replace

Удалите текущие данные и добавьте новые данные в график Смита

свернуть все на странице

Синтаксис

replace(plot,data)
replace(plot,frequency,data)

Описание

пример

replace(plot,data) удаляет все текущие данные из графика Смита, plot, и добавляет новые данные в график Смита.

replace(plot,frequency,data) удаляет все текущие данные и добавляет новые данные в график Смита на основе нескольких наборов данных, содержащих частоты, соответствующие столбцам матрицы данных.

Примеры

свернуть все

Открыть скрипт

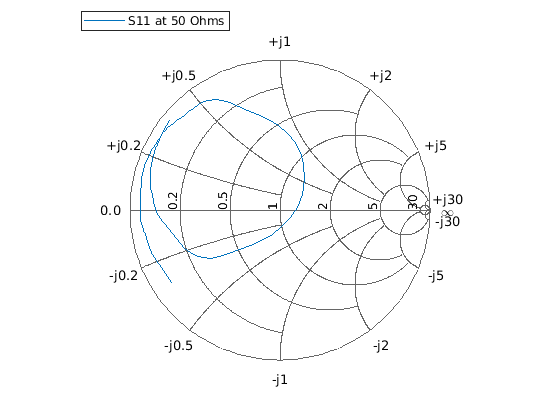

Считайте данные S-параметра.

amp = read(rfckt.amplifier,'default.s2p');
Sa = sparameters(amp);
smithplot(Sa,[1,1],'LegendLabels','S11 at 50 Ohms');

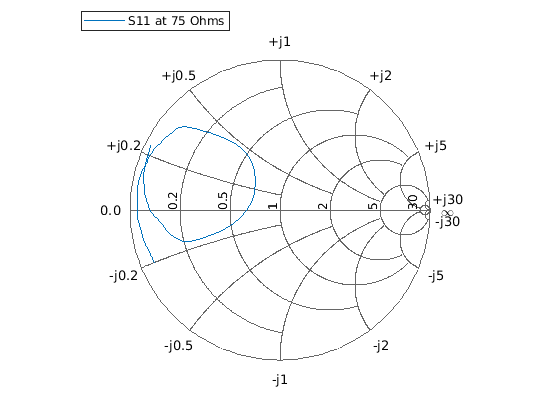

Постройте S-объект-параметра с новым импедансом Z0 = 75 Ом.

Sa = sparameters(Sa,75);
S11 = rfparam(Sa,1,1);
Freq = Sa.Frequencies;
s = smithplot('gco');
replace(s, Freq, S11);
s.LegendLabels = 'S11 at 75 Ohms';

Входные параметры

свернуть все

График Смита обрабатывает в виде указателя графика. Если указатель графика Смита не сохраняется во время создания, используйте p = smithplot('gco').

Входные данные в виде комплексного вектора или комплексной матрицы.

Для матричного D столбцы D являются независимыми наборами данных. Для N-by-D массивы, размерности 2 и больше являются независимыми наборами данных.

Типы данных: double
Поддержка комплексного числа: Да

Данные о частоте в виде вектора действительных чисел.

Типы данных: double

Смотрите также

|

Введенный в R2017b
