smithplot
Постройте преобразование импеданса для выбранной сети соответствия на графике кузнеца
Описание
smithplot( строит преобразование импеданса из источника, чтобы загрузить для лучшей сети соответствия на графике кузнеца.mnobj)
smithplot(___, строит преобразование импеданса из источника, чтобы загрузить на графике Смита с дополнительными свойствами, данными по наименованию, пара Значения. НапримерName,Value), smithplot (MNOBJ, 'CircuitIndex',____, 'Z0', _____) строит преобразование импеданса для выбранной схемы сети соответствия при характеристическом импедансе, Z0 на графике кузнеца.
Свойства, не заданные, сохраняют свои значения по умолчанию.
Примечание
Поскольку больше пар значение-имя видит, Советы.
Примеры
Преобразование импеданса соответствия с сетью
Создайте новый matchingnetwork и постройте преобразование импеданса второй схемы сети соответствия в проекте.
f = 2e9; % Center frequency, Hz Zin = 150+75i; % Source impedance, Ohms Zl = 75+15i; % Load impedance, Ohms Zo = 75; % characteristic impedance of system, Ohms
Спроектируйте соответствие с сетевым объектом
n = matchingnetwork('CenterFrequency',f,'Bandwidth',1e8, ... 'LoadImpedance',Zl,'SourceImpedance',Zin,'Components',2);
Просмотрите схему № 2
n.Circuit(2)
ans =
circuit: Circuit element
ElementNames: {'C' 'L'}
Elements: [1x2 rf.internal.circuit.RLC]
Nodes: [1 2 3]
Name: 'auto_1'
NumPorts: 2
Terminals: {'p1+' 'p2+' 'p1-' 'p2-'}

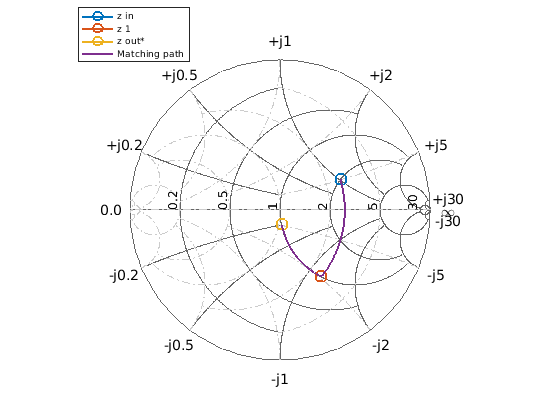

Преобразование импеданса Схемы № 2 на графике кузнеца
hs = smithplot(n, 'Z0', Zo, 'CircuitIndex',2);
Входные параметры
Советы
Перечислять другое свойство
Name,Valueпары вsmithplot, используйтеdetails(s)гдеssmithplotобъект. Можно использовать свойства извлечь любые данные из графика Смита.Для списка свойств
smithplot, смотрите.Можно использовать
smithplotинтерактивное меню, чтобы изменить линию и стили маркера.
Смотрите также
add | replace | matchingnetwork | rfplot | sparameters
