Экспортируйте код MATLAB, который генерирует бюджетный объект RF
exportScript(rfobj)
exportScript( экспортирует код командной строки MATLAB, который генерирует бюджетный объект RF. Скрипт открывается в rfobj)Untitled* окно в редакторе MATLAB.
Создайте бюджетный объект RF.
a = amplifier('Name','LNA','Gain',4); m = modulator('ConverterType','Up','LO',100e6,'Name','Mod'); r = rfelement('Gain',10,'NF',3,'OIP3',2); n = nport('passive.s2p');
Вычислите бюджетный анализ RF.
b = rfbudget([a m r n],2.1e9,-30,10e6);

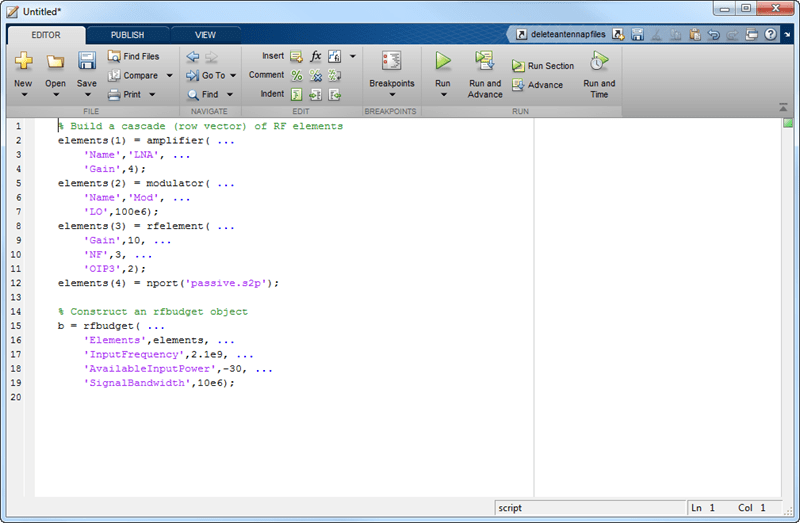

Экспортируйте анализ в скрипт MATLAB.
exportScript (b)
rfbudget | show | computeBudget | exportRFBlockset | exportTestbench | rfplot | smithplot | polar
