Создайте и анализируйте двухпроводный сетевой объект.

 tx1=rfckt.twowire('Radius',7.5e-4);
 analyze(tx1,1.9e9)

ans =
   rfckt.twowire with properties:

            Radius: 7.5000e-04
        Separation: 0.0016
               MuR: 1
          EpsilonR: 2.3000
       LossTangent: 0
         SigmaCond: Inf
        LineLength: 0.0100
          StubMode: 'NotAStub'
       Termination: 'NotApplicable'
             nPort: 2
    AnalyzedResult: [1x1 rfdata.data]
              Name: 'Two-Wire Transmission Line'

В этом примере показано, как анализировать усилитель RF при различных ссылочных импедансах.

Присвойте загрузку и исходные импедансы.

zl = 50 - 50*1i;
zs = 200 + 50*1i;

Создайте две схемы усилителя с тем же файлом Touchstone®.

circuit50 = read(rfckt.amplifier,'default.s2p');
circuit75 = read(rfckt.amplifier,'default.s2p');

Анализируйте схемы усилителя при двух различных ссылочных импедансах, 50 и 75 Омы.

analyzed_circuit50 = analyze(circuit50, circuit50.NetworkData.Freq, zl, zs,50);
analyzed_circuit75 = analyze(circuit75, circuit50.NetworkData.Freq, zl, zs,75);

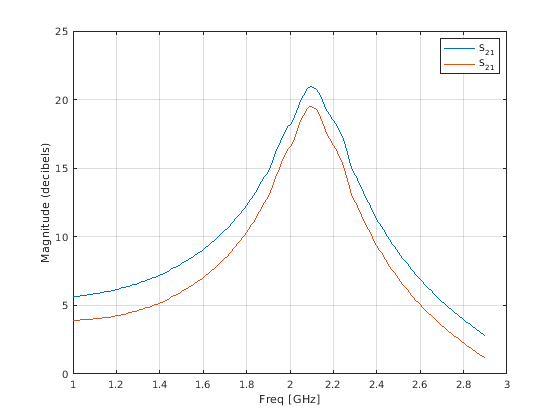

Постройте S21 для двух схем усилителя.

figure(30);
plot(analyzed_circuit50,'S21')
hold on;
plot(analyzed_circuit75,'S21')

Обратите внимание на то, что в этом примере две схемы усилителя, выведенные из того же файла пробного камня при двух различных ссылочных импедансах, производят два различных графика S21. Это вызвано тем, что S-параметры только зависят от ссылочного импеданса, z0, а не на исходном импедансе, zs или импеданс загрузки, zl.

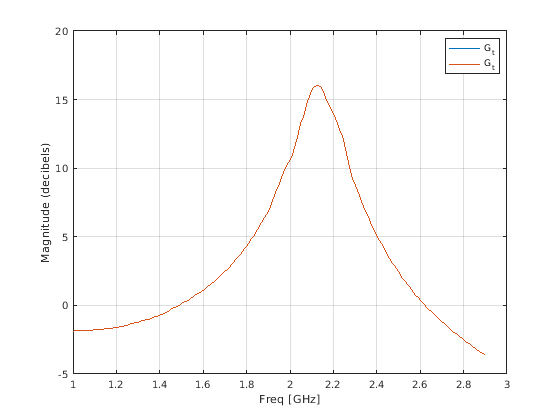

Анализировать функция хранит zs и zl в усилителе и этих импедансах используются когда zs и zl зависимый параметр вычисляется. Например, постройте усиление преобразователя, Gt из двух схем усилителя.

figure(20);
plot(analyzed_circuit50,'Gt')
hold on;
plot(analyzed_circuit75,'Gt')

Обратите внимание на то, что Gt зависит от zszl , и z0. Следовательно для двух усилителей схемы выведены из того же файла пробного камня с тем же zs и zl в z0 из 50 и 75 Омы дают к тому же Gt.
