add

Добавьте дополнительные данные в существующий график Смита

свернуть все на странице

Синтаксис

add(plot,data)
add(plot,frequency,data)

Описание

пример

add(plot,data) добавляют данные к существующему графику Смита.

add(plot,frequency,data) добавляют данные к существующему графику Смита на основе нескольких наборов данных, содержащих частоты, соответствующие столбцам матрицы данных.

Примеры

свернуть все

Скрипт Open Live Script

Считайте данные S-параметра.

amp = read(rfckt.amplifier,'default.s2p');
Sa = sparameters(amp);
figure
smithplot(Sa,[1,1])

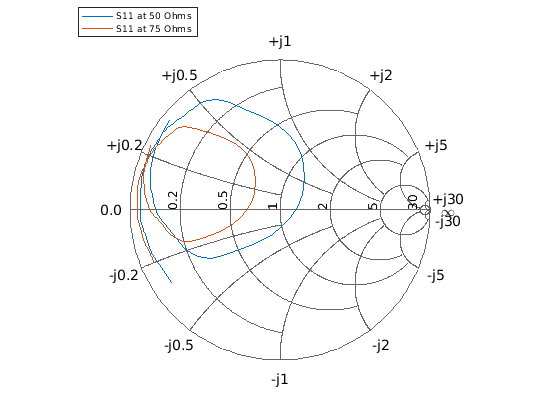

Постройте S-объект-параметра с новым импедансом Z0 = 75 Ом.

Sa = sparameters(Sa,75);
S11 = rfparam(Sa,1,1);
Freq = Sa.Frequencies;
s = smithplot('gco');
add(s, Freq, S11);
s.LegendLabels = {'S11 at 50 Ohms', 'S11 at 75 Ohms'};

Входные параметры

свернуть все

График Смита обрабатывает в виде указателя на функцию. Если указатель графика Смита не сохраняется во время создания, это получено при помощи команды p = smithplot('gco').

Типы данных: double

Входные данные в виде комплексного вектора или комплексной матрицы.

Для матричного D столбцы D являются независимыми наборами данных. Для N-by-D массивы, размерности 2 и больше являются независимыми наборами данных.

Типы данных: double
Поддержка комплексного числа: Да

Данные о частоте в виде вектора действительных чисел.

Типы данных: double

Смотрите также

|

Введенный в R2017b
