phaseshift

Создайте схему сдвига фазы

    Описание

    Используйте phaseshift объект создать схему сдвига фазы. phaseshift объект является сетью 2D порта, обычно используемой в приемниках отклонения изображений и цифровых руководящих приложениях луча.

    Можно также использовать phaseshift возразите, чтобы смоделировать схему сдвига фазы на каскадных этапах с помощью rfbudget возразите или приложение RF Budget Analyzer.

    Создание

    Описание

    пример

    psh = phaseshift создает phaseshift объект со значениями по умолчанию.

    пример

    psh = phaseshift(Name=Value) Свойства наборов phaseshift объект с помощью одних или нескольких аргументов name-value. Например, psh = phaseshift(phaseshift=80) создает 80 схем сдвига фазы степени. Свойства, которые вы не задаете, сохраняют свои значения по умолчанию.

    Свойства

    развернуть все

    Имя схемы сдвига фазы в виде строкового скаляра или вектора символов.

    Пример: phaseshift(Name='phaseshiftObj')

    Различие в Phase angle между входом и выходными сигналами, описанными углом фазы вставки в виде положительной скалярной величины в градусах.

    Пример: phaseshift(phaseshift=80)

    Это свойство доступно только для чтения.

    Количество портов ввода и вывода схемы сдвига фазы в виде положительной скалярной величины.

    Это свойство доступно только для чтения.

    Терминалы схемы сдвига фазы в виде массива ячеек.

    Функции объекта

    sparametersВычислите S-параметры для данных RF, сети, схемы и соответствия с сетевыми объектами

    Примеры

    свернуть все

    Создайте 25 схем сдвига фазы степени для радиоприемника.

     psh = phaseshift(PhaseShift = 25);

    Вычислите S-параметры на уровне 3 ГГц.

     spar = sparameters(psh,3e9)
    spar =
      sparameters: S-parameters object

           NumPorts: 2
        Frequencies: 3.0000e+09
         Parameters: [2x2 double]
          Impedance: 50

      rfparam(obj,i,j) returns S-parameter Sij



    Создайте усилитель с усилением 4 дБ.

    a = amplifier(Gain = 4);

    Создайте модулятор со значением OIP3 13 dBm.

    m = modulator(OIP3 = 13);

    Создайте элемент n-порта с помощью passive.s2p.

    n = nport('passive.s2p');

    Создайте 40 элементов сдвига фазы степени.

    psh = phaseshift(PhaseShift = 40);

    Вычислите бюджет RF серии элементов RF на входной частоте 2,1 ГГц, доступной входной мощности –30 dBm и полосе пропускания 10 МГц.

    b = rfbudget([a m n psh],2.1e9,-30,10e6);

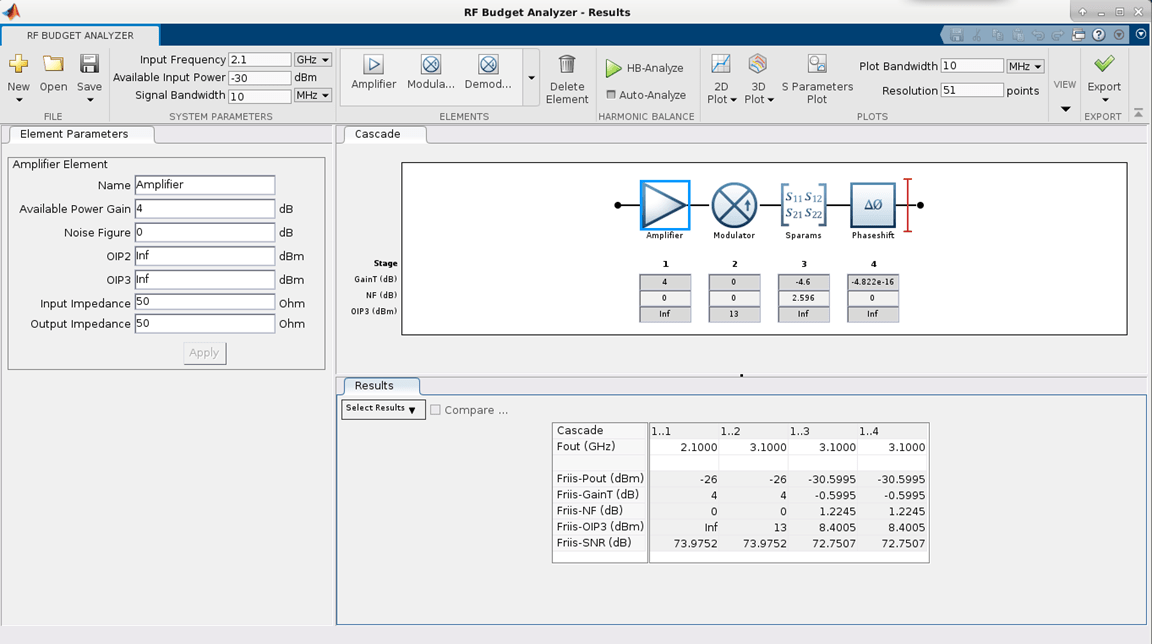

    Используйте show команда в командной строке, чтобы визуализировать бюджетную сеть RF в приложении RF Budget Analyzer. Можно также сделать последующий анализ на этой цепи с помощью приложения. Для получения дополнительной информации смотрите RF Budget Analyzer.

    show(b)


    Смотрите также

    | |

    Введенный в R2021b
