Визуализация бюджетного анализа RF по полосе пропускания
То В этом примере показано, как программно выполнить бюджетный анализ RF системы приемника RF и визуализировать вычисленный бюджет, заканчивается через полосу пропускания входного сигнала.
Во-первых, используйте amplifier, modulator, rfelement, и nport объекты указать элементы RF с 2 портами в проекте. Затем вычислите бюджетные результаты RF путем расположения каскадом элементов вместе в систему RF с rfbudget.
rfbudget объект включает исследование проекта и визуализацию в командной строке MATLAB® или графически в приложении RF Budget Analyzer. Это также включает автоматическую модель RF Blockset™ и генерацию испытательного стенда измерения.
Введение
Разработчики системы RF обычно начинают процесс проектирования с бюджетных технических требований для усиления, шумовой фигуры (NF) и нелинейности (IP3) целой системы.
Функциональность MATLAB, поддерживающая бюджетный анализ RF, дает возможность визуализировать усиление, NF и результаты IP3 на нескольких частотах в полосе пропускания сигнала. Вы можете:
Программно создайте
rfbudgetобъект из элементов RF с 2 портами.Используйте отображение Командной строки
rfbudgetвозразите, чтобы просмотреть бюджетные результаты одно частоты.Векторизуйте входную частоту
rfbudgetграфик MATLAB объекта и использования, чтобы визуализировать бюджет RF заканчивается через полосу пропускания входного сигнала.
Кроме того, с rfbudget объект вы можете:
Используйте методы экспорта, чтобы сгенерировать скрипты MATLAB, модели RF Blockset или испытательные стенды измерения в Simulink®.
Используйте
showкоманда, чтобы скопироватьrfbudgetобъект в приложение RF Budget Analyzer.
Строительные элементы приемника RF
Основной приемник RF состоит из фильтра RF, усилителя RF, демодулятора, фильтра IF и усилителя IF.
Сначала создайте и параметрируйте каждый из элементов RF с 2 портами. Затем используйте rfbudget располагать каскадом элементы с входной частотой 2,1 ГГц, входной мощностью-30 dBm, и вводить полосу пропускания 45 МГц.
f1 = nport('RFBudget_RF.s2p','RFBandpassFilter'); a1 = amplifier('Name','RFAmplifier', ... 'Gain',11.53, ... 'NF',1.53, ... 'OIP3',35); d = modulator('Name','Demodulator', ... 'Gain',-6, ... 'NF',4, ... 'OIP3',50, ... 'LO',2.03e9, ... 'ConverterType','Down'); f2 = nport('RFBudget_IF.s2p','IFBandpassFilter'); a2 = amplifier('Name','IFAmplifier', ... 'Gain',30, ... 'NF',8, ... 'OIP3',37); b = rfbudget('Elements',[f1 a1 d f2 a2], ... 'InputFrequency',2.1e9, ... 'AvailableInputPower',-30, ... 'SignalBandwidth',45e6);
Визуализируйте бюджетные результаты RF в MATLAB
Скалярные результаты частоты могут быть просмотрены просто при помощи MATLAB disp видеть результаты в Командной строке. Каждый столбец бюджета показывает результаты расположения каскадом только элементов предыдущих столбцов. Обратите внимание на то, что последний столбец показывает бюджетные результаты RF целого каскада.
disp(b)
rfbudget with properties:
Elements: [1x5 rf.internal.rfbudget.Element]
InputFrequency: 2.1 GHz
AvailableInputPower: -30 dBm
SignalBandwidth: 45 MHz
Solver: Friis
AutoUpdate: true
Analysis Results
OutputFrequency: (GHz) [ 2.1 2.1 0.07 0.07 0.07]
OutputPower: (dBm) [-31.53 -20 -26 -27.15 2.847]
TransducerGain: (dB) [-1.534 9.996 3.996 2.847 32.85]
NF: (dB) [ 1.533 3.064 3.377 3.611 7.036]
IIP2: (dBm) []
OIP2: (dBm) []
IIP3: (dBm) [ Inf 25 24.97 24.97 4.116]
OIP3: (dBm) [ Inf 35 28.97 27.82 36.96]
SNR: (dB) [ 65.91 64.38 64.07 63.83 60.41]
Постройте бюджетные результаты RF по сравнению с входной частотой
Используйте rfplot бюджета функционируйте, чтобы произвести готовые к отчету графики совокупных бюджетных результатов RF по сравнению с областью значений каскадных входных частот. Совокупный (i.e. отключенный подкаскад), результаты автоматически вычисляются, чтобы показать изменение бюджетного результата RF через целый проект. Используйте Data Cursor окна рисунка, чтобы в интерактивном режиме исследовать значения на различных частотах на различных этапах.

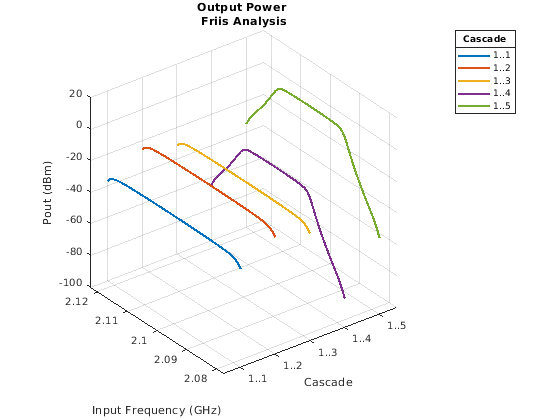

rfplot(b,'Pout')

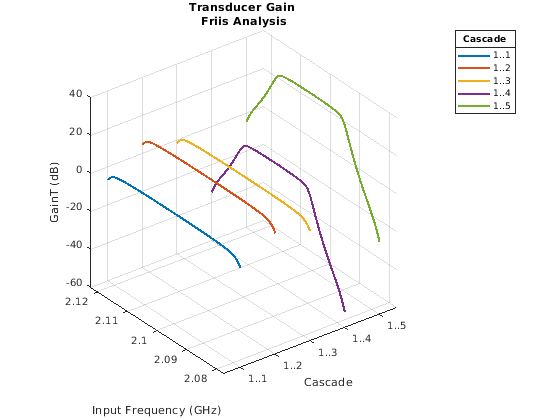

rfplot(b,'GainT')
Постройте бюджетные результаты параметра сети RF по сравнению с входной частотой
Используйте бюджет RF smithplot/polar функционируйте, чтобы произвести графики совокупного бюджета RF sparameter результаты по сравнению с областью значений каскадных входных частот. Используйте smithplot функционируйте, чтобы просмотреть отражательные коэффициенты и полярный, чтобы просмотреть коэффициенты передачи и отражение.

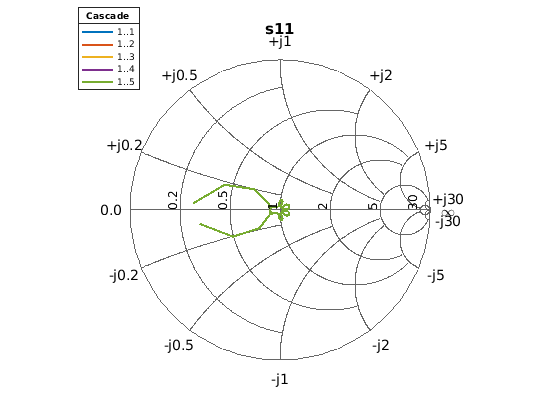

smithplot(b,1,1)

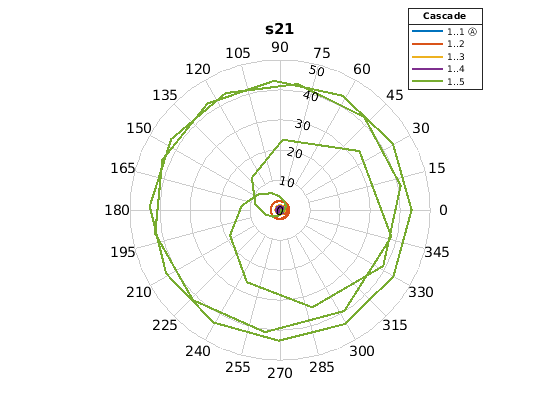

polar(b,2,1)
Легко экспортируйте в RF Blockset и Simulink
rfbudget объект имеет другие полезные методы MATLAB:
exportScript- сгенерируйте скрипт MATLAB, который создает текущий проектexportRFBlockset- сгенерируйте модель RF Blockset для симуляцииexportTestbench- сгенерируйте испытательный стенд измерения Simulink
Визуализируйте бюджетные результаты RF в приложении
Используйте команду показа, чтобы скопировать одно частоту rfbudget объект в приложение RF Budget Analyzer. График, Смит, и Полярная кнопка в приложении, с его выпадающими опциями, вызывает rfplot, smithplot, и polar соответственно.
В приложении кнопка Export копирует текущий проект в rfbudget объект в рабочем пространстве MATLAB. Все другие методы экспорта бюджетного объекта RF доступны через выпадающие опции кнопки Export.
show(b)
Автоматически создайте отчеты из файлов MATLAB
Если вы записали 'myfile.m' скрипт, который создает ваш проект и визуализирует его с rfplot команды, попробуйте publish('myfile.m') функция в командной строке (или нажимают кнопку Publish в редакторе MATLAB). Это автоматически генерирует все фигуры и представляет отчет для ваших коллег, сохраненных как файл HTML.
Чтобы сохранить ваш проект, сначала расстыкуйте использование команд, показанных ниже, и затем используйте фигуру Панель инструментов, чтобы выпасть, Меню Файла и сохранить Файл использования-> Сохраняют как и выбирают Сохранение как тип к png или PDF. Чтобы повторно прикрепить окно рисунка в приложение, можно кликнуть по подразумеваемой возможности Прикрепления на правом верхнем углу окна рисунка.
h = findall(0,'type','figure','name','untitled'); set(h,'WindowStyle','normal') set(h,'MenuBar','figure') set(h,'ToolBar','auto')
