capacitance

Вычислите емкость

свернуть все на странице

Синтаксис

capacitance(object,frequency)
c = capacitance(object,frequency)
capacitance(___,Name=Value)

Описание

capacitance(object,frequency) вычисляет и строит емкость конденсатора по заданной частоте.

пример

c = capacitance(object,frequency) вычисляет емкость конденсатора по заданной частоте.

capacitance(___,Name=Value) вычисляет емкость с дополнительными опциями, заданными с помощью аргументов name-value.

Примеры

свернуть все

Скрипт Open Live Script

Создайте межпальцевый конденсатор с помощью свойств по умолчанию.

capacitor = interdigitalCapacitor
capacitor =
  interdigitalCapacitor with properties:

            NumFingers: 4
          FingerLength: 0.0137
           FingerWidth: 3.1600e-04
         FingerSpacing: 3.0000e-04
         FingerEdgeGap: 3.4100e-04
    TerminalStripWidth: 5.0000e-04
         PortLineWidth: 0.0019
        PortLineLength: 0.0030
                Height: 7.8700e-04
      GroundPlaneWidth: 0.0030
             Substrate: [1×1 dielectric]
             Conductor: [1×1 metal]

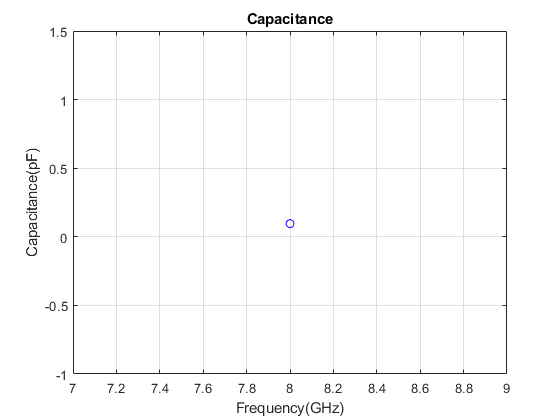

Вычислите емкость конденсатора на уровне 8 ГГц.

capacitance(capacitor,8e9,DeEmbed=1,IncludeParasitics=1)

Входные параметры

свернуть все

Межпальцевый конденсатор в виде interdigitalCapacitor объект.

Типы данных: char | string

Частота, чтобы вычислить емкость в герц в виде неотрицательного скаляра или вектора из неотрицательных элементов.

Типы данных: double

Аргументы name-value

Задайте дополнительные пары аргументов как Name1=Value1,...,NameN=ValueN, где Name имя аргумента и Value соответствующее значение. Аргументы name-value должны появиться после других аргументов, но порядок пар не имеет значения.

Пример: DeEmbed=1

Фидерная линия Dembed в виде 0 или 1. Когда вы задаете 1, функция deembeds фидерная линия.

Включайте паразитные эффекты в виде 0 или 1. Когда вы задаете 1, функция включает паразитные эффекты.

Импеданс линии ввода и вывода, чтобы питать конденсатор в виде положительной скалярной величины в Омах.

Выходные аргументы

свернуть все

Емкость конденсатора, возвращенного как скаляр или вектор в фарадах.

Типы данных: double
