inductance

Вычислите индуктивность

свернуть все на странице

Синтаксис

inductance(object,frequency)
l = inductance(object,frequency)

Описание

пример

inductance(object,frequency) вычисляет и строит индуктивность индуктора по заданной частоте.

l = inductance(object,frequency) вычисляет индуктивность индуктора по заданной частоте.

Примеры

свернуть все

Скрипт Open Live Script

Создайте шестиугольный спиральный индуктор со свойствами по умолчанию.

inductor = spiralInductor(SpiralShape='Hexagon');
show(inductor)

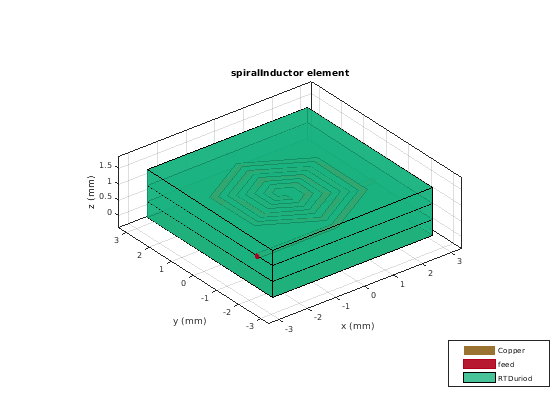

Figure contains an axes object. The axes object with title spiralInductor element contains 9 objects of type patch, surface. These objects represent Copper, feed, RTDuriod.

Вычислите индуктивность индуктора на уровне 600 МГц.

inductance(inductor,600e6)

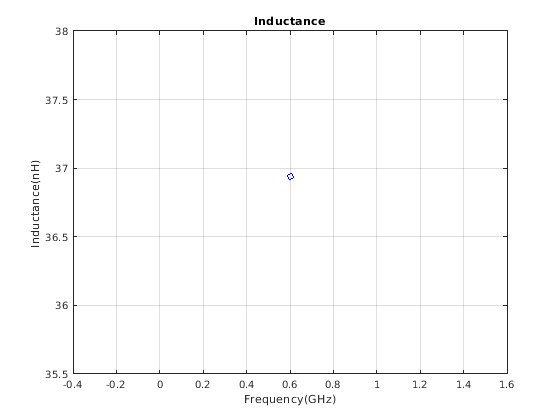

Figure contains an axes object. The axes object with title Inductance contains an object of type line.

l = inductance(inductor,600e6)
l = 3.6937e-08

Входные параметры

свернуть все

Спиральный индуктор в виде spiralInductor объект.

Типы данных: char | string

Частота, чтобы вычислить индуктивность в виде неотрицательного скаляра или вектора в герц.

Типы данных: double

Выходные аргументы

свернуть все

Индуктивность индуктора, возвращенного как скаляр или вектор в Генри.

Типы данных: double

Смотрите также

Введенный в R2021b
