design

Спроектируйте компланарную линию электропередачи волновода вокруг особой частоты

свернуть все на странице

Синтаксис

waveguide = design(cpw,frequency)
waveguide = design(___,Name=Value)

Описание

waveguide = design(cpw,frequency) проектирует компланарную линию волновода вокруг заданной частоты.

пример

waveguide = design(___,Name=Value) проектирует компланарный волновод с дополнительными опциями, заданными с помощью аргументов name-value.

Примечание

Компоненты PCB, созданные с использованием design функция действует вокруг заданной частоты с 10-15%-м допуском.

Примеры

свернуть все

Скрипт Open Live Script

Спроектируйте lambda/4 компланарный волновод на уровне 1,8 ГГц с характеристическим импедансом 75 Ом.

cpw = design(coplanarWaveguide, 1.8e9,Z0=75,LineLength=0.25);
figure;
show(cpw);

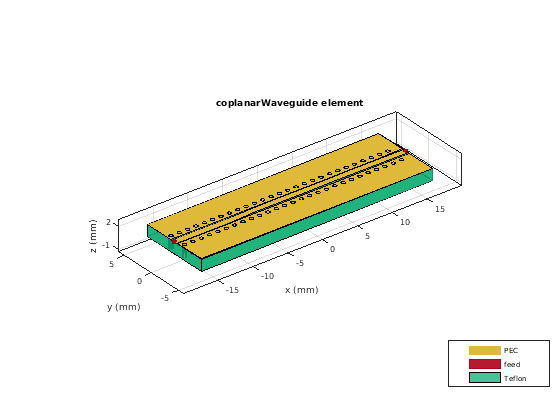

Figure contains an axes object. The axes object with title coplanarWaveguide element contains 60 objects of type patch, surface. These objects represent PEC, feed, Teflon.

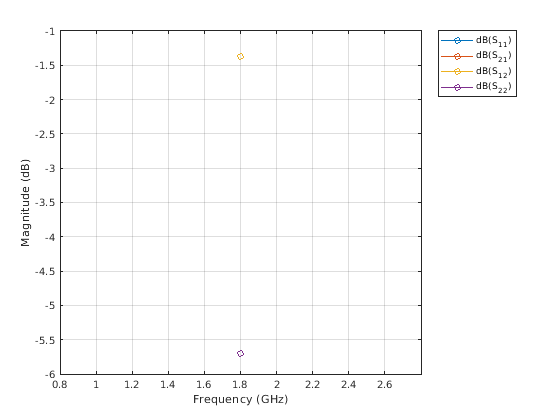

Постройте s-параметры волновода на уровне 1,8 ГГц.

spar = sparameters(cpw,1.8e9);
rfplot(spar)

Figure contains an axes object. The axes object contains 4 objects of type line. These objects represent dB(S_{11}), dB(S_{21}), dB(S_{12}), dB(S_{22}).

Входные параметры

свернуть все

Компланарная линия электропередачи волновода в виде coplanarWaveguide объект.

Пример: waveguide = coplanarWaveguide; waveguide = design(waveguide,2e9) проектирует компланарный волновод вокруг частоты 2 ГГц.

Спроектируйте частоту линии электропередачи в виде действительной положительной скалярной величины в герц.

Пример: 3e9

Типы данных: double

Аргументы name-value

Задайте дополнительные пары аргументов как Name1=Value1,...,NameN=ValueN, где Name имя аргумента и Value соответствующее значение. Аргументы name-value должны появиться после других аргументов, но порядок пар не имеет значения.

Пример: Z0=75

Характеристический импеданс линии в виде положительной скалярной величины в Омах.

Типы данных: double

Длина компланарного волновода в виде положительной скалярной величины в терминах Lambda.

Типы данных: double

Выходные аргументы

свернуть все

Компланарный волновод, действующий вокруг заданной ссылочной частоты, возвращенной как coplanarWaveguide объект.

Смотрите также

Введенный в R2021b
