design

Спроектируйте разветвитель крысиных бегов вокруг заданной частоты

свернуть все на странице

Синтаксис

coupler = design(couplerobj,frequency)
coupler = design(___,Name=Value)

Описание

coupler = design(couplerobj,frequency) проектирует разветвитель крысиных бегов вокруг заданной частоты.

пример

coupler = design(___,Name=Value) проектирует линию разветвителя крысиных бегов с дополнительными опциями, заданными с помощью аргументов name-value.

Примечание

Компоненты PCB, созданные с использованием design функция действует вокруг заданной частоты с 10-15%-м допуском.

Примеры

свернуть все

Скрипт Open Live Script

Спроектируйте разветвитель крысиных бегов на уровне 1,8 ГГц и с характеристическим импедансом 75 Ом.

coupler = design(couplerRatrace,1.8e9,Z0=75);
show(coupler);

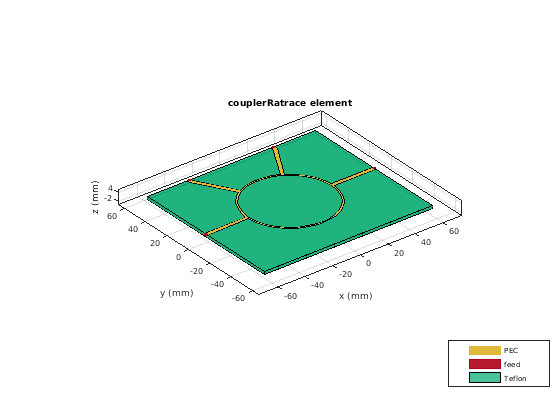

Figure contains an axes object. The axes object with title couplerRatrace element contains 8 objects of type patch, surface. These objects represent PEC, feed, Teflon.

Постройте S-параметры разветвителя на уровне 1,8 ГГц.

spar = sparameters(coupler,1.8e9);
rfplot(spar)

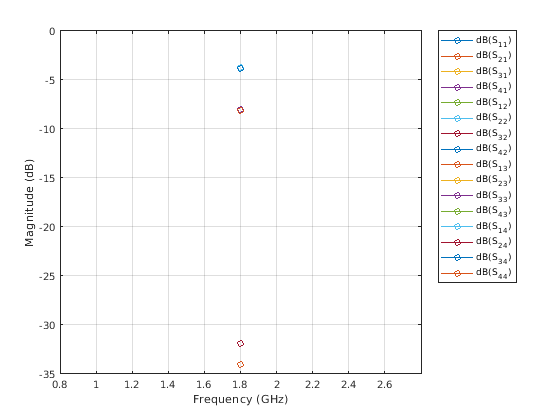

Figure contains an axes object. The axes object contains 16 objects of type line. These objects represent dB(S_{11}), dB(S_{21}), dB(S_{31}), dB(S_{41}), dB(S_{12}), dB(S_{22}), dB(S_{32}), dB(S_{42}), dB(S_{13}), dB(S_{23}), dB(S_{33}), dB(S_{43}), dB(S_{14}), dB(S_{24}), dB(S_{34}), dB(S_{44}).

Входные параметры

свернуть все

Разветвитель крысиных бегов в виде couplerRatrace объект.

Пример: coupler = couplerRatrace; design(coupler,2e9) проектирует разветвитель крысиных бегов вокруг частоты 2 ГГц.

Спроектируйте частоту разветвителя крысиных бегов в виде действительной положительной скалярной величины в герц.

Пример: 2.5e9

Типы данных: double

Аргументы name-value

Задайте дополнительные пары аргументов как Name1=Value1,...,NameN=ValueN, где Name имя аргумента и Value соответствующее значение. Аргументы name-value должны появиться после других аргументов, но порядок пар не имеет значения.

Пример: Z0=70

Характеристический импеданс разветвителя в Омах в виде положительной скалярной величины.

Типы данных: double

Выходные аргументы

свернуть все

Разветвитель крысиных бегов, действующий вокруг заданной ссылочной частоты, возвращенной как couplerRatrace объект.

Смотрите также

Введенный в R2021b
