dielectric

Диэлектрический материал для использования в качестве подложки

свернуть все на странице

Синтаксис

d = dielectric(material)
d = dielectric(Name=Value)

Описание

пример

d = dielectric(material) возвращает диэлектрические материалы для использования в качестве подложки в компонентах PCB.

d = dielectric(Name=Value) возвращает диэлектрические материалы на основе свойств, заданных одним или несколькими Name,Value парные аргументы.

Примеры

свернуть все

Скрипт Open Live Script

Создайте шунт радиальная заглушка, типа double.

stub = stubRadialShunt(StubType='double');
stub.OuterRadius = [0.0085 0.0065];
stub.InnerRadius = [0.0012 0.0008];
stub.Angle       = [90 60];

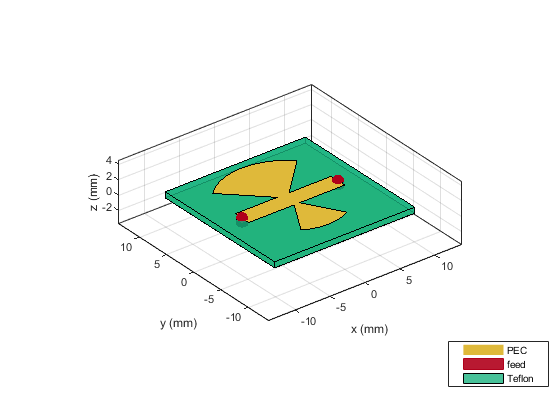

Просмотрите шунт радиальная заглушка.

show(stub)

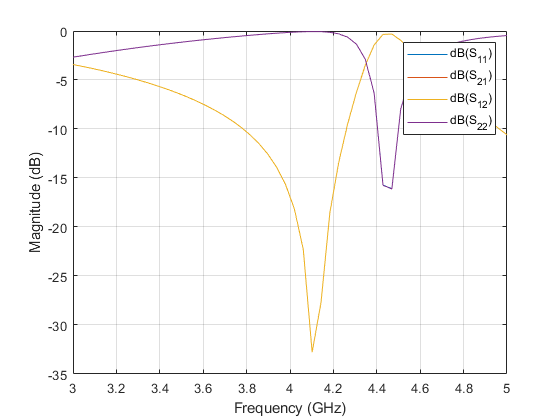

Постройте s-параметры.

spar = sparameters(stub,linspace(3e9,5e9,50));
rfplot(spar)

Входные параметры

свернуть все

Материал из диэлектрического каталога в виде одного из значений от DielectricCatalog.

Пример: 'FR4'

Типы данных: char

Аргументы name-value

Задайте дополнительные пары аргументов как Name1=Value1,...,NameN=ValueN, где Name имя аргумента и Value соответствующее значение. Аргументы name-value должны появиться после других аргументов, но порядок пар не имеет значения.

Пример: Name=Air

Имя диэлектрического материала вы хотите задать в выходе в виде вектора символов.

Пример: Name='Taconic_TLC'

Типы данных: char

Относительная проницаемость диэлектрического материала в виде вектора.

Пример: EpsilonR=4.8000

Типы данных: double

Потеря в диэлектрическом материале в виде вектора.

Пример: LossTangent=0.0260

Типы данных: double

Толщина диэлектрического материала вдоль оси z по умолчанию, заданной вектор в метрах. Это свойство применяется только, когда вы вызываете функцию без выходных аргументов.

Пример: Thickness=0.05

Типы данных: double

Выходные аргументы

свернуть все

Диэлектрический материал, возвращенный как указатель на объект. Можно использовать указатель на объект диэлектрического материала, чтобы добавить диэлектрический материал как подложку к любому компоненту PCB.

Смотрите также

Введенный в R2016a
