info

Отобразите информацию о структуре компонента PCB

Синтаксис

Описание

пример

info(rfpcbobject) информация об отображениях о компоненте PCB. как структура:

  • isSolved – Логическое определение, если компонент PCB решен.

  • isMeshed – Логическое определение, если компонент PCB пойман в сети.

  • MeshingMode – Строка, задающая запутывающий режим.

  • HasSubstrate – Логическое определение, если компонент PCB использует подложку.

  • HasLoad – Логическое определение, если компонент PCB имеет загрузку

  • PortFrequency – Скаляр или вектор из частот используются для анализа порта.

  • FieldFrequency – Скаляр или вектор из частот используются для полевого анализа.

  • MemoryEstimate – Аппроксимированные требования к памяти для решения антенны.

Примеры

свернуть все

Создайте и просмотрите ступенчатый импеданс фильтр lowpass с многоуровневой диэлектрической подложкой.

sub = dielectric("FR4","Teflon");
sub.Thickness =[0.003 0.001];
steppedfilter = filterStepImpedanceLowPass;
steppedfilter.Height = 0.003;
steppedfilter.Substrate = sub;
figure
show(steppedfilter)

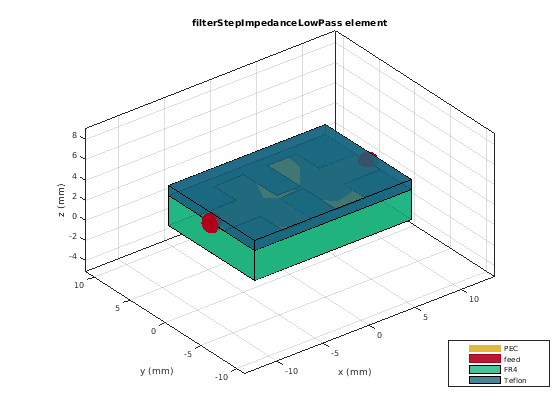

Figure contains an axes object. The axes object with title filterStepImpedanceLowPass element contains 7 objects of type patch, surface. These objects represent PEC, feed, FR4, Teflon.

Постройте заряд и текущий на фильтре на уровне 5 ГГц.

figure
charge(steppedfilter,5e9)

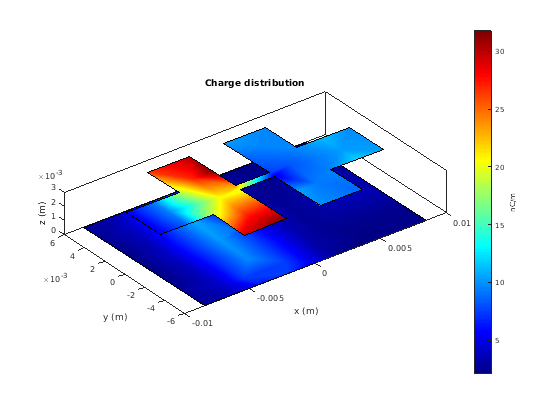

Figure contains an axes object. The axes object with title Charge distribution contains 4 objects of type patch.

figure
current(steppedfilter,5e9)

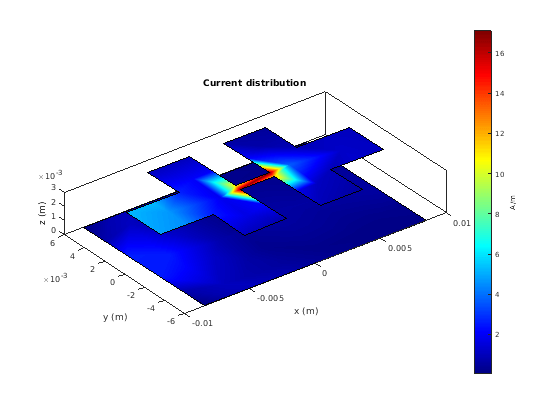

Figure contains an axes object. The axes object with title Current distribution contains 4 objects of type patch.

info(steppedfilter)
ans = struct with fields:
          IsSolved: "true"
          IsMeshed: "true"
       MeshingMode: "auto"
      HasSubstrate: "true"
           HasLoad: "false"
     PortFrequency: []
    MemoryEstimate: "790 MB"

Входные параметры

свернуть все

Объект компонента PCB в виде объекта RF PCB. Для полного списка компонентов PCB см. Каталог Компонентов PCB.

Смотрите также

Введенный в R2021b
