mesh

Измените и просмотрите свойства mesh металла или диэлектрика в компоненте PCB

свернуть все на странице

Синтаксис

mesh(object)
mesh(shape)
mesh(___,Name,Value)
meshdata = mesh(___,Name,Value)

Описание

mesh(object) строит mesh, используемую, чтобы анализировать компонент PCB.

mesh(shape) строит mesh для форм.

пример

mesh(___,Name,Value) изменения и графики структура mesh компонента PCB, с помощью дополнительных опций заданы парами "имя-значение". Можно также определить количество неизвестных от количества основных функций в выходе.

meshdata = mesh(___,Name,Value) возвращает структуру mesh, которая указывает, что свойства раньше анализировали компонент PCB.

Примеры

свернуть все

Скрипт Open Live Script

Создайте форму поворота mitered длин 10 м и 2 м, ширины 2 м, и вращайте ее об оси Z 60 градусами.

bend = bendMitered(Length=[10 2],Width=[2 2],MiterDiagonal=1);
bend = rotateZ(bend,60)
bend =
  bendMitered with properties:

              Name: 'myMiteredbend'
    ReferencePoint: [0 0]
            Length: [10 2]
             Width: [2 2]
     MiterDiagonal: 1

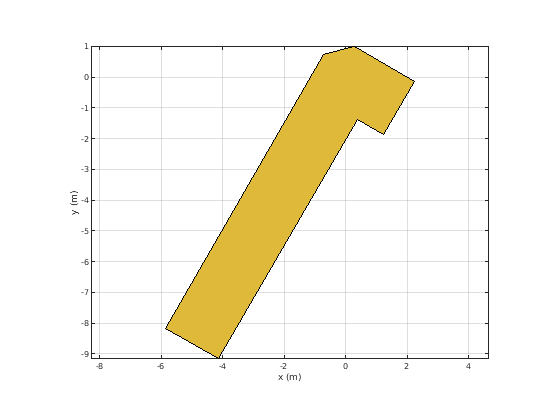

show(bend)

Figure contains an axes object. The axes object contains 2 objects of type patch. This object represents PEC.

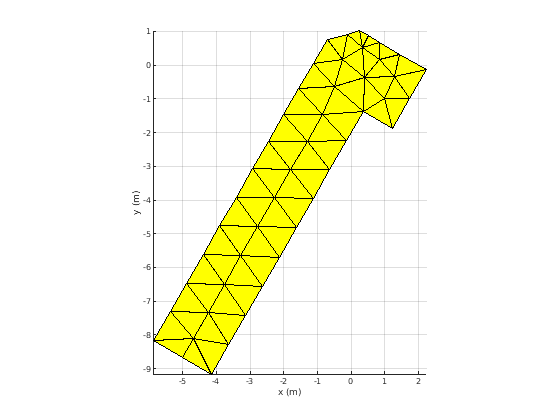

Поймайте в сети форму поворота mitered в максимальной длине ребра 1 м.

mesh(bend,MaxEdgeLength=1)

Figure contains an axes object. The axes object contains an object of type patch.

Входные параметры

свернуть все

Компонент PCB в виде указателя на объект. Для полного списка компонентов PCB и форм, см. Каталог Компонентов PCB

Сформируйте созданные использующие пользовательские элементы и объекты фигуры в виде указателя на объект. Для полного списка пользовательских форм смотрите Пользовательскую Геометрию и Производство PCB.

Пример: c = bendCurved; mesh(c)

Аргументы name-value

Пример: ‘MaxEdgeLength’, 0.1

Задайте дополнительные разделенные запятой пары Name,Value парные аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в одинарных кавычках (''Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Максимальная длина ребра треугольников в mesh в виде разделенной запятой пары, состоящей из 'MaxEdgeLength' и скаляр. Все треугольники в mesh имеют стороны, меньше чем или равные 'MaxEdgeLength' значение.

Типы данных: double

Минимальная длина ребра треугольников в mesh в виде разделенной запятой пары, состоящей из 'MinEdgeLength' и скаляр. Все треугольники в mesh имеют стороны, больше, чем или равный 'MinEdgeLength'.

Примечание

Можно использовать это свойство только с pcbComponent объект.

Типы данных: double

Поймайте в сети темп роста в виде разделенной запятой пары, состоящей из 'GrowthRate' и скаляр. Значение по умолчанию 0.7 состояния, что темп роста mesh составляет 70 процентов. Значения темпа роста находятся между 0 и 1.

Примечание

Можно использовать это свойство только с pcbComponent объект.

Типы данных: double

Настройте представление mesh компонента PCB в виде разделенной запятой пары, состоящей из 'View' и 'all', 'metal', 'dielectric surface', или 'dielectric volume'.

Вы выбираете 'dielectric surface' просмотреть сетку обделочного угольника диэлектрика. Вы выбираете 'dielectric volume' просмотреть четырехгранную сетку объема диэлектрика.

Типы данных: char

Смотрите также

Введенный в R2021b
