Пользовательская геометрия и производство PCB

Повороты, кривые, звонки, шины с радиальным кордом и пользовательские трассировки; Логические операции, чтение файла Гербера и запись

Используйте объекты фигуры, чтобы создать различные проекты и комплексные формы и создать пользовательские компоненты печатной платы (PCB), чтобы завершить проекты PCB быстро. Используйте межсоединения линии, такие как повороты, кривые, mitered ребра, и прослеживает до эффективно компонентов PCB размещения.

Файлы Гербера являются открытыми файлами векторного формата ASCII, которые содержат информацию о каждом слое физической платы проекта PCB. Эти файлы также представляют объекты печатной платы, как медные трассировки, vias, клавиатуры, спаивают маску и изображения шелкографии серией координат. Запишите файлы Гербера, которые могут использоваться производителями PCB, чтобы перевести детали проекта в физические свойства PCB.

Объекты

развернуть все

Повороты

bendCurvedСоздайте изогнутую форму поворота на плоскости X-Y
bendMiteredСоздайте форму поворота mitered на плоскости X-Y
bendRightAngleСоздайте прямоугольную форму поворота на плоскости X-Y

U повороты

ubendCurvedСоздайте U-поворот с кривыми ребрами на плоскости X-Y
ubendMiteredСоздайте U-поворот с mitered ребрами на плоскости X-Y
ubendRightAngleСоздайте прямоугольную форму U-поворота на плоскости X-Y

Звонки, кривые, и радиальный

ringAnnularСоздайте кольцевой звонок на плоскости X-Y
ringSquareСоздайте квадратный звонок на плоскости X-Y
curveСоздайте искривленную форму на плоскости X-Y
radialСоздайте радиальную форму
deltaСоздайте форму дельты

Трассировки

traceSpiralСоздайте трассировку многоугольника с ровной стороной в спиральной форме
traceRectangularСоздайте прямоугольную трассировку
traceTeeСоздайте трассировку мишени
traceCrossСоздайте крестовидную трассировку

Пользовательские трассировки

tracePointСоздайте пользовательскую трассировку линии на основе заданных координат X и Y
traceLineСоздайте трассировку линии
pcbComponentСоздайте один или компонент PCB мультиканала
PCBReaderИмпортируйте и обновите файлы Гербера
PCBWriterСоздайте определения платы PCB из 2D проектов PCB
pcbElementСоздайте элемент схемы RF Toolbox

Функции

развернуть все

gerberReadСоздайте PCBReader объект с заданным Гербером и файлами развертки
gerberWriteСгенерируйте файлы Гербера
pcbcascadeСоздайте новую каскадную работу использования компонента
addBoolean объединяет операцию на двух формах PCB RF
subtractБулева операция вычитания на двух формах PCB RF
plusShape1 + Shape2 для форм PCB RF
minusShape1 - Shape2 для форм PCB RF
intersectБулева перекрестная операция на двух формах PCB RF
andShape1 & Shape2 для форм PCB RF
areaВычислите область формы PCB RF в квадратных метрах
showОтобразите структуру компонента PCB или форму PCB
scaleИзмените размер формы PCB RF установленной суммой
translateПереместите форму PCB RF в новое местоположение
rotateВращайте форму PCB RF о заданной оси
rotateXВращайте форму PCB RF о x - ось
rotateYВращайте форму PCB RF о y - ось и угол
rotateZВращайте форму PCB RF о z - ось

Рекомендуемые примеры

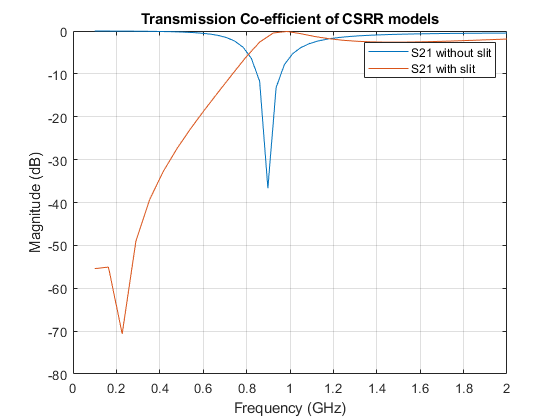

Create and Analyse Dual Characteristics of Complementary Split Ring Resonators from Gerber Files

Создайте и проанализируйте двойные характеристики дополнительных резонаторов кольца для ключей из файлов Гербера

Создайте дополнительный резонатор кольца для ключей (CSRR) из файлов Гербера и впоследствии анализируйте модель. Формат файла Гербера используется в производстве печатных плат (PCB) и доступен в двух форматах: RS-274D, который был стандартом первоначальной версии и RS-274X, который является более новым расширенным форматом Гербера. RF PCB TOOLBOX™ поддерживает более новый формат RS-274X и чтобы сгенерировать файлы Гербера из модели PCB и также создать модель PCB из набора файлов Гербера.

Скрипт Open Live Script
Prototype, Design, and Analysis of SIW based Microstrip Tapered Transmission Line

Моделируйте, Проект, и Анализ SIW базировался, Микрополосковая линия Заострилась Линия электропередачи

Проектируйте и анализируйте линию электропередачи микрополосковой линии Подложки интегрированного волновода (SIW) с помощью файлов Гербера.

Скрипт Open Live Script
Analyzing Crosstalk Between PCB Traces

Анализ перекрестных помех между трассировками PCB

Создайте пару близких трассировок с помощью traceLine, возражают, и выполняет анализ тех трассировок, чтобы вычислить объем нежелательной связи с пассивной трассировкой.

Скрипт Open Live Script
Create and Analyze PCB Interconnects using Custom Traces

Создайте и Анализируйте Межсоединения PCB с помощью Пользовательских Трассировок

Используйте пользовательские трассировки traceLine и точку трассировки в RF PCB Toolbox и создайте трассировки PCB с различными формами и ориентациями. traceLine использует длины, и угловые свойства создать трассировку и использование точки трассировки указывает, чтобы создать трассировку. Для обоих трассировки угловое свойство может быть установлено в Sharp, Срез, и Сглаженное, чтобы создать определенные углы во всех поворотах.

Скрипт Open Live Script
Analyzing High Frequency Currents and Techniques for Routing PCB Traces

Анализ высокочастотных токов и методов для маршрутизации трассировок PCB

Используйте RF PCB Toolbox, чтобы анализировать поверхностные токи на трассировке и особое внимание на дисциплине маршрутизации, которая должна сопровождаться при разработке Смешанного размещения PCB Сигнала.

Скрипт Open Live Script
Design and Analyze Compact UWB Low Pass Filter Using pcbComponent

Проектируйте и анализируйте Компактный Фильтр нижних частот UWB Используя pcbComponent

Проектируйте и анализируйте компактный низкий фильтр ультраширокой полосы (UWB) передачи на основе U-образного дополнительного резонатора кольца для ключей с помощью объекта pcbComponent. Фильтр спроектирован, чтобы иметь очень низкую потерю вставки по широкой полосе частоты от низкого от 0,1 ГГц до 10,8 ГГц. Проект фильтра взят из ссылки [1].

Скрипт Open Live Script
Design and Analyze Band Stop Filter using pcbComponent

Проектируйте и анализируйте Фильтр Остановки Полосы с помощью pcbComponent

Проектируйте и анализируйте фильтр остановки полосы с помощью объекта pcbComponent. Спроектируйте фильтр остановки полосы с дробной полосой пропускания (FBW) 1,0 на среднеполосной частоте f0 2,5 ГГц для частот ребра полосы f1 = 1,25 ГГц и f2 = 3,75 ГГц, как задано в рисунке 6.11b ссылки [1].

Скрипт Open Live Script
Design and Analyze High Pass Filter using pcbComponent

Проектируйте и анализируйте Фильтр высоких частот с помощью pcbComponent

Проектируйте и анализируйте фильтр высоких частот. Микрополосковый фильтр высоких частот спроектирован на основе трехполюсного (n = 3), Чебышев высоко передает прототип с неравномерностью в полосе пропускания на 0,1 дБ и частотой среза ФК = 1,5 ГГц.

Скрипт Open Live Script
