metal

Проводниковый материал

свернуть все на странице

    Синтаксис

    m = metal(material)
    m = metal(Name=Value)

    Описание

    пример

    m = metal(material) возвращает металл, используемый в качестве проводника в компонентах PCB. Можно задать материал от MetalCatalog (Antenna Toolbox). Значением по умолчанию для материала является совершенный электрический проводник (PEC).

    m = metal(Name=Value) возвращает металл на основе свойств, заданных одним или несколькими.

    Примеры

    свернуть все

    Скрипт Open Live Script

    Создайте микрополосковую линию электропередачи с медным проводником.

    mline = microstripLine;

    Создайте медный металлический проводник.

    m = metal ('copper')
    m =
  metal with properties:

            Name: 'Copper'
    Conductivity: 59600000
       Thickness: 3.5560e-05

For more materials see catalog

    Измените микрополосковый проводник линии электропередачи в медь.

    mline.Conductor = m
    mline =
  microstripLine with properties:

              Length: 0.0200
               Width: 0.0050
              Height: 0.0016
    GroundPlaneWidth: 0.0300
           Substrate: [1x1 dielectric]
           Conductor: [1x1 metal]

    Просмотрите микрополосковую линию электропередачи.

    show(mline)

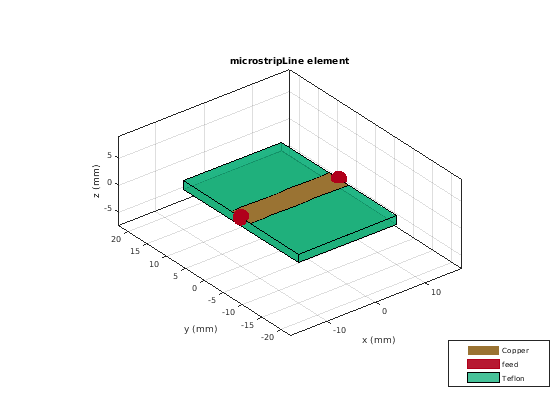

    Figure contains an axes object. The axes object with title microstripLine element contains 6 objects of type patch, surface. These objects represent Copper, feed, Teflon.

    Входные параметры

    свернуть все

    Материал из диэлектрического каталога в виде металла от MetalCatalog. Материал по умолчанию является совершенным электрическим проводником (PEC), который имеет бесконечную проводимость и нулевую толщину.

    Пример: 'Iron'

    Типы данных: char

    Аргументы name-value

    Задайте дополнительные пары аргументов как Name1=Value1,...,NameN=ValueN, где Name имя аргумента и Value соответствующее значение. Аргументы name-value должны появиться после других аргументов, но порядок пар не имеет значения.

    Пример: Name='Iron'

    Имя металлического материала вы хотите использовать в качестве проводника в виде вектора символов.

    Пример: Name='Iron'

    Типы данных: char

    Проводимость металлического материала в виде скаляра в Siemens на метры (S/m). Если вы устанавливаете 'Conductivity' к 'Inf', необходимо установить 'Thickness' к '0'.

    Пример: Conductivity=4.8e06

    Типы данных: double

    Толщина металлического материала вдоль z по умолчанию - ось в виде скаляра в метрах.

    Пример: Thickness=0.26e-6

    Типы данных: double

    Выходные аргументы

    свернуть все

    Проводниковый металл, возвращенный как металлический объект.
