MetalCatalog

Каталог металлов

свернуть все на странице

    Синтаксис

    mc = MetalCatalog

    Описание

    пример

    mc = MetalCatalog создает указатель на объект для металлического каталога.

    • Чтобы открыть металлический каталог, использовать open(mc)

    • Чтобы видеть свойства металла из металлического каталога, использовать s = find(mc,name).

    Примеры

    свернуть все

    Скрипт Open Live Script

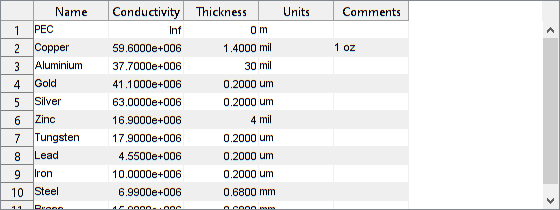

    Откройте металлический каталог.

    mc = MetalCatalog;
open(mc)

    Перечислите свойства металлического материального Aluminium.

    s = find(mc,'Aluminium')
    s = struct with fields:
            Name: 'Aluminium'
    Conductivity: 37700000
       Thickness: 30
           Units: 'mil'
        Comments: ''

    Используйте вышеупомянутый металл в компланарном волноводе.

    m = metal('Aluminium');
waveguide = coplanarWaveguide('Conductor',m)
    waveguide =
  coplanarWaveguide with properties:

              Length: 0.0231
               Width: 0.0039
             Spacing: 2.0000e-04
          ViaSpacing: [0.0011 0.0070]
         ViaDiameter: 5.0000e-04
              Height: 0.0016
    GroundPlaneWidth: 0.0300
           Substrate: [1×1 dielectric]
           Conductor: [1×1 metal]

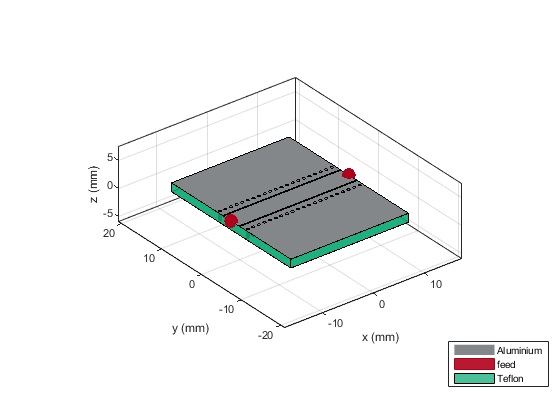

    Представление использование волновода показывает функцию.

    figure;
show(waveguide)

    Входные параметры

    свернуть все

    Имя металла из металлического каталога в виде вектора символов.

    Пример: 'Copper'

    Типы данных: char

    Металлический каталог в виде объекта.

    Типы данных: char

    Выходные аргументы

    свернуть все

    Металлический каталог, возвращенный как объект.

    Параметры заданного металла из металлического каталога, возвращенного как структура.

    Смотрите также

    Введенный в R2021a
