pcbElement

Создайте элемент схемы RF Toolbox

расширьте все на странице

Описание

Используйте pcbElement объект создать элемент схемы RF Toolbox™.

Создание

Синтаксис

circuit_element = pcbElement(rfpcbobject)
circuit_element = pcbElement(rfpcbobject,Name=Value)

Описание

пример

circuit_element = pcbElement(rfpcbobject) создает объект элемента PCB из компонента PCB. Можно использовать этот элемент в схеме RF Toolbox.

circuit_element = pcbElement(rfpcbobject,Name=Value) свойства наборов с помощью одних или нескольких аргументов name-value.

Входные параметры

развернуть все

Объект компонента PCB в виде объекта RF PCB. Для полного списка компонентов PCB см. Каталог Компонентов PCB.

Свойства

развернуть все

Вычислите S-параметры элемента PCB с помощью поведенческой модели в виде логического TRUE или FALSE. Когда вы задаете верный, объект вычисляет S-параметры с помощью поведенческой модели. Когда вы задаете ложь, объект вычисляет S-параметры с помощью двухполупериодного решателя. Для компонентов и форм, которые поддерживают поведенческую модель, смотрите Поведенческие модели и sparameters.

Типы данных: логический

Примеры

свернуть все

Скрипт Open Live Script

Создайте схему с помощью свойств по умолчанию.

ckt = circuit;

Создайте два межпальцевых конденсатора, использующие свойства по умолчанию и один с тремя пальцами.

c1 = interdigitalCapacitor;
c2 = interdigitalCapacitor('NumFingers',3);

Просмотрите оба c1 и c2.

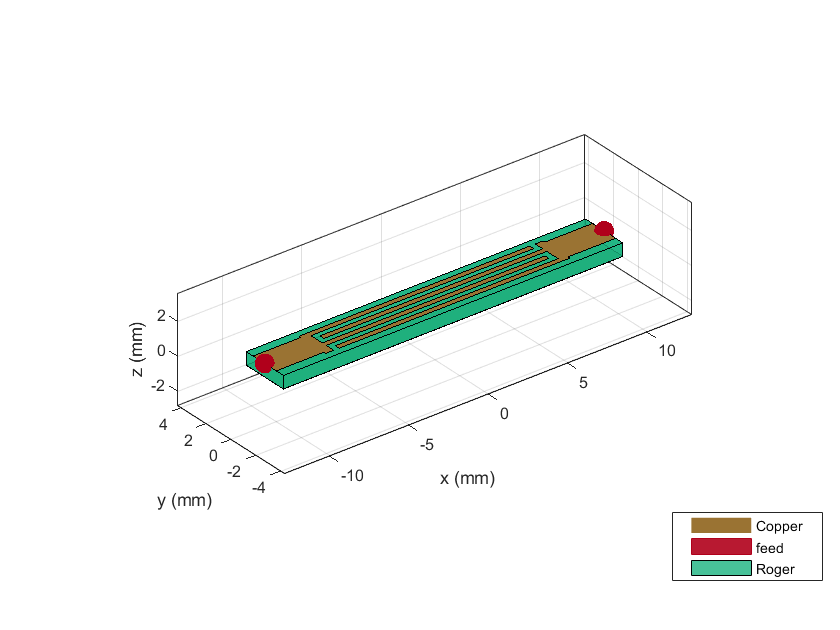

show(c1)

figure;

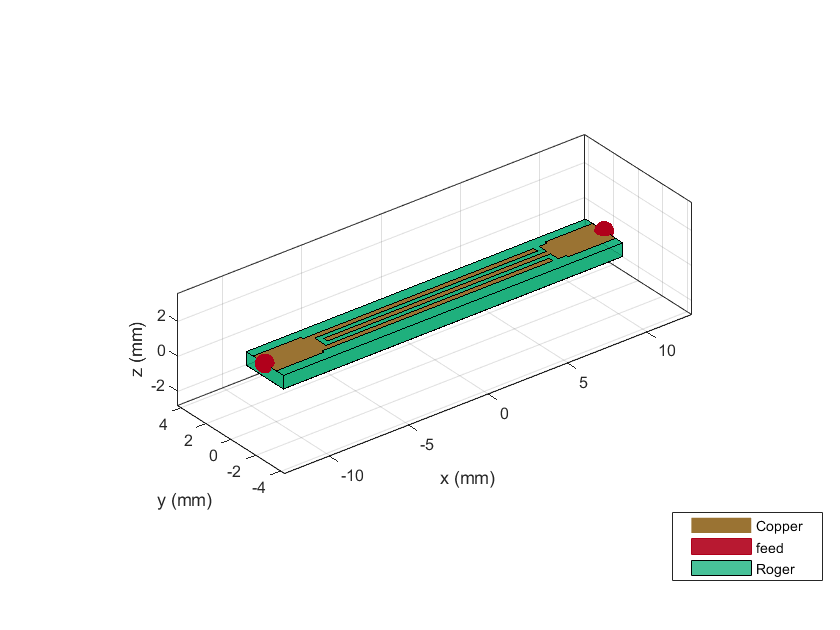

show(c2)

Преобразуйте c2 к элементу PCB с Behavioral набор свойств ко лжи.

p = pcbElement(c2,'Behavioral',false);

Добавьте оба конденсатора в объект схемы.

add(ckt,[1 2 0 0],c1) % default pcbElement created automatically
add(ckt,[2 3 0 0],p)
setports(ckt,[1 0],[3 0])

Вычислите S-параметры.

S = sparameters(ckt,8e9)
S =
  sparameters: S-parameters object

       NumPorts: 2
    Frequencies: 8.0000e+09
     Parameters: [2×2 double]
      Impedance: 50

  rfparam(obj,i,j) returns S-parameter Sij

Ссылки

[1] Pozar, Дэвид М. Микроуов Энджиниринг. 4-й редактор Хобокен, NJ: Вайли, 2012.

Смотрите также

Темы

Введенный в R2021b
