design

Спроектируйте разделитель Уилкинсона вокруг заданной частоты

свернуть все на странице

Синтаксис

wsplitter = design(wsplitterobj,frequency)
wsplitter = design(___,Name=Value)

Описание

wsplitter = design(wsplitterobj,frequency) проектирует разделитель Уилкинсона вокруг заданной частоты.

пример

wsplitter = design(___,Name=Value) проектирует разделитель Уилкинсона с дополнительными опциями, заданными с помощью аргументов name-value.

Примечание

Компоненты PCB, созданные с использованием design функция действует вокруг заданной частоты с 10-15%-м допуском.

Примеры

свернуть все

Скрипт Open Live Script

Спроектируйте разделитель Уилкинсона на уровне 1,8 ГГц и с Z0 75 Ом.

wsplitter = design(wilkinsonSplitter,1.8e9,Z0=75);

Просмотрите разделитель.

figure;
show(wsplitter);

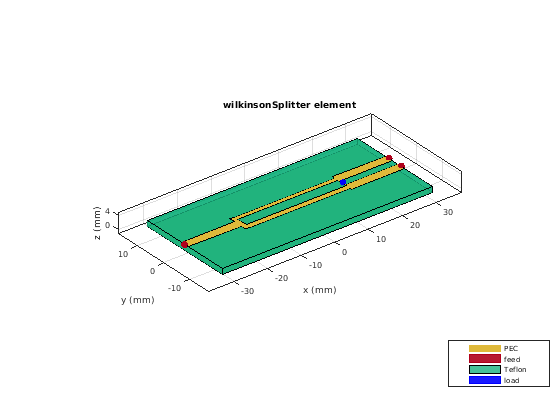

Figure contains an axes object. The axes object with title wilkinsonSplitter element contains 8 objects of type patch, surface. These objects represent PEC, feed, Teflon, load.

Входные параметры

свернуть все

Разделитель Уилкинсона в виде wilkinsonSplitter объект.

Пример: wsplitterobj = wilkinsonSplitter; design(wsplitterobj,2e9) проектирует разделитель Уилкинсона вокруг частоты 2 ГГц.

Спроектируйте частоту разделителя Уилкинсона в виде действительной положительной скалярной величины в герц.

Пример: 55e6

Типы данных: double

Аргументы name-value

Задайте дополнительные пары аргументов как Name1=Value1,...,NameN=ValueN, где Name имя аргумента и Value соответствующее значение. Аргументы name-value должны появиться после других аргументов, но порядок пар не имеет значения.

Пример: Z0=2

Характеристический импеданс разделителя в виде положительной скалярной величины в Омах.

Типы данных: double

Выходные аргументы

свернуть все

Разделитель Уилкинсона, действующий вокруг заданной частоты, возвращенной как wilkinsonSplitter объект.
