plot

Визуализируйте усиление и неопределенность фазы в umargin блок

Синтаксис

Описание

пример

plot(ublk) генерирует график 2D оси, визуализирующий усиление и неопределенность фазы, смоделированную umargin блок. График показывает:

  • Области значений смоделированного усиления и неопределенности фазы. График показывает максимальное изменение только для усиления, максимальное изменение только для фазы и теневую область, содержащую одновременное усиление и изменения фазы, представленные ublk.

  • Диск значений, принявших динамическим, мультипликативным факторным F (s), который моделирует неопределенность фазы и усиление. Для циклов SISO этот фактор изменяет ответ разомкнутого контура L в L *F. Для получения дополнительной информации о дисковой модели неопределенности, смотрите, что Анализ Устойчивости Использует Дисковые Поля.

Примеры

свернуть все

Создайте umargin блокируйте то усиление моделей, которое может уменьшиться на 10%, но увеличиться на 60% в отсутствие изменения фазы и изменения фазы ±15 ° в отсутствие изменения усиления.

DGM = getDGM([0.9,1.6],[-15,15],'tight');
F = umargin('F',DGM)
F =
  Uncertain gain/phase "F" with relative gain change in [0.86,1.6] and phase change of ±15 degrees.

Визуализируйте соответствующий диск неопределенности и области значений усиления и изменений фазы, смоделированных F.

plot(F)

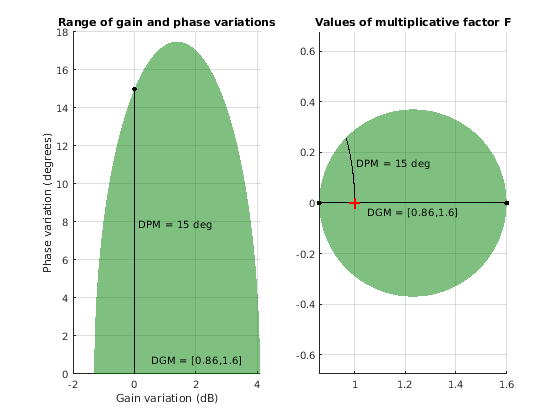

Figure contains 2 axes objects. Axes object 1 with title Range of gain and phase variations contains 5 objects of type patch, text, line. Axes object 2 with title Values of multiplicative factor F contains 8 objects of type patch, line, text.

Левый график показывает:

  • Область значений смоделированных изменений усиления, в отсутствие изменения фазы. Эту область значений показывают вдоль оси X, данной DGM = [0.86 1.6], или приблизительно-1.3 дБ к 4 дБ.

  • Область значений смоделированных изменений фазы в отсутствие изменений усиления. Это значение показывают вдоль оси Y, где изменение усиления составляет 0 дБ или ±15 °.

  • Теневая область, которая показывает одновременное усиление и изменения фазы, включенные в модель. Например, если увеличения усиления приблизительно на 1 дБ, фаза может варьироваться на целых приблизительно ±17 °.

Правый график показывает диск относительного изменения в ответе разомкнутого контура L. umargin блокируйте усиление моделей и неопределенность фазы как произвольный мультипликативный фактор F (s), чья кривая Найквиста находится полностью в этом диске. Неопределенность усиления и фазы тревожит ответ разомкнутого контура L (s) к L (s) F (s). Для получения дополнительной информации об этой модели неопределенности, смотрите umargin и анализ устойчивости Используя дисковые поля.

Входные параметры

свернуть все

umargin блокируйтесь, чтобы визуализировать.

Введенный в R2020a
