Удалите аннотации из EDF или EDF + файл
Загрузите edfwrite объект в рабочую область, которая содержит расписание с 28 аннотациями. Каждая аннотация соответствует началу одного из шести движений руки или периода отдыха:
Открытая рука – "1"
Рука близко – "2"
Окончание запястья – "3"
Расширение запястья – "4"
Сгибание с поднятием – "5"
Пространа – "6"
Отдых – "7"
load edfwУдалите остальных периоды ("7") от edfw и просмотрите расписание аннотаций. Существует 22 остающиеся аннотации и никакие экземпляры отдыха.
idx = find(edfw.Annotations.Annotations == "7");
edfw = deleteAnnotations(edfw,idx);
edfw.Annotationsans=22×2 timetable
Onset Annotations Duration
__________ ___________ ________
12.257 sec "3" 3 sec
32.32 sec "6" 3 sec
40.449 sec "1" 3 sec
51.202 sec "2" 3 sec
70.404 sec "4" 3 sec
79.84 sec "1" 3 sec
89.327 sec "4" 3 sec
109.26 sec "2" 3 sec
118.8 sec "1" 3 sec
128.8 sec "6" 3 sec
138.42 sec "5" 3 sec
157.55 sec "4" 3 sec
166.78 sec "3" 3 sec
176.71 sec "5" 3 sec
196.42 sec "1" 3 sec
206.31 sec "3" 3 sec
⋮
Составьте таблицу видимой области (ROI), которая содержит остающиеся аннотации. Преобразуйте массивы длительности в двойные массивы.
anns = edfw.Annotations; region = seconds([anns.Onset anns.Onset+anns.Duration]); label = anns.Annotations; roi = table(region,label)
roi=22×2 table
region label
________________ _____
12.257 15.257 "3"
32.32 35.32 "6"
40.449 43.449 "1"
51.202 54.202 "2"
70.404 73.404 "4"
79.84 82.84 "1"
89.327 92.327 "4"
109.25 112.25 "2"
118.81 121.81 "1"
128.8 131.8 "6"
138.42 141.42 "5"
157.55 160.55 "4"
166.78 169.78 "3"
176.71 179.71 "5"
196.43 199.43 "1"
206.31 209.31 "3"
⋮
Загрузите электромиографию (EMG) данные [1] связанный с аннотациями. Данные доступны в www.sce.carleton.ca/faculty/chan/index.php? page=matlab. Частота дискретизации составляет 1 000 Гц. Создайте переменную сигнала, которая содержит только первый канал данных.
load EMGdata
fs = 1000;

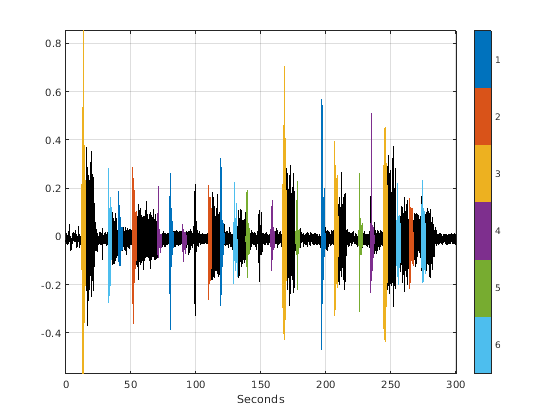

x = data(:,1);Создайте маску сигнала для меток движения и необходимых областей. Постройте сигнал EMG наряду с областями аннотации.
msk = signalMask(roi,"SampleRate",fs);
plotsigroi(msk,x)
[1] Канал, Эдриан Д.К., и Джеффри К. Грин. 2007. "Миоэлектрический Тулбокс Разработки Управления". Доклад, сделанный на 30-й Конференции канадской Medical & Biological Engineering Society, Торонто, Канада, 2007.
[2] Грубая шерсть, Боб, Alpo Värri, Агостиньо К. Роза, Ким Д. Нильсен и Джон Гаде. “Простой Формат для Exchange Оцифрованных Полиграфических Записей”. Электроэнцефалография и Клиническая Нейрофизиология 82, № 5 (май 1992): 391–93. https://doi.org/10.1016/0013-4694 (92) 90009-7.
[3] Грубая шерсть, Боб и Иисус Оливэн. "Европейский Формат данных 'плюс' (EDF +), EDF, Подобная Стандартный формат для Exchange Физиологических Данных". Клиническая Нейрофизиология 114, № 9 (2003): 1755–1761. https://doi.org/10.1016/S1388-2457 (03) 00123-8.
