plotsigroi

Постройте области сигнала на основе маски сигнала

свернуть все на странице

Синтаксис

plotsigroi(msk,x)
plotsigroi(msk,x,patchflag)
h = plotsigroi(msk,x)

Описание

пример

plotsigroi(msk,x) графики сигнализируют о x с областями, на которые наносят цветную маркировку, на основе источника и свойств в msk. Если x с комплексным знаком, графики функций его величина.

пример

plotsigroi(msk,x,patchflag) необходимые области графиков с помощью прямоугольных закрашенных фигур, если patchflag true.

h = plotsigroi(msk,x) возвращает указатель фигуры графика, на который наносят цветную маркировку. Можно использовать указатель фигуры, чтобы запросить и изменить свойства фигуры.

Примеры

свернуть все

Скрипт Open Live Script

Рассмотрите маску двоичных последовательностей для двух категорий, ran и dom. Используйте последовательности, чтобы сгенерировать signalMask объект. Отбросьте области меньше чем с 3 выборками.

rng default

sq = randi(2,200,2)-1;

m = signalMask(sq,"MinLength",3,"Categories",["ran" "dom"]);

Сгенерируйте последовательность 200 случайных чисел. Постройте необходимые области.

x = rand(200,1);

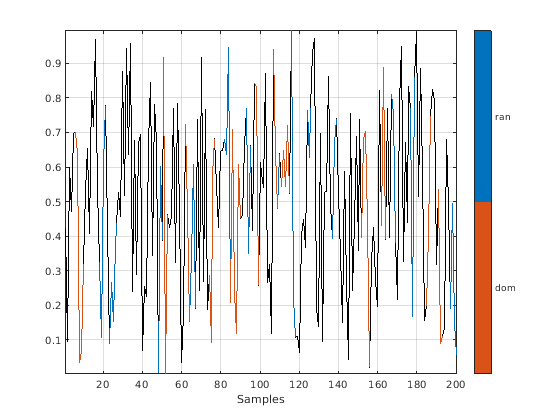

plotsigroi(m,x)

Figure contains an axes object. The axes object contains 3 objects of type line.

Постройте необходимые области с помощью прямоугольных закрашенных фигур.

plotsigroi(m,x,true)

Figure contains an axes object. The axes object contains 27 objects of type line, patch.

Входные параметры

свернуть все

Маска сигнала в виде signalMask объект.

Пример: signalMask(table([2 4;6 7],["male" "female"]')) задает маску сигнала с male с тремя выборками область и 2D демонстрационный female область.

Пример: signalMask(categorical(["" "male" "male" "male" "" "female" "female" ""]',["male" "female"])) задает маску сигнала с male с тремя выборками область и 2D демонстрационный female область.

Пример: signalMask([0 1 1 1 0 0 0 0;0 0 0 0 0 1 1 0]','Categories',["male" "female"]) задает маску сигнала с male с тремя выборками область и 2D демонстрационный female область.

Входной сигнал в виде вектора.

Пример: chirp(0:1/1e3:1,25,1,50) задает щебет, произведенный на уровне 1 кГц.

Типы данных: single | double
Поддержка комплексного числа: Да

Прямоугольный параметр исправления в виде логического значения. plotsigroi использует прямоугольные закрашенные фигуры, чтобы построить необходимые области если patchflag true.

Типы данных: логический

Выходные аргументы

свернуть все

Изобразите указатель, возвращенный как целочисленный скаляр.

Смотрите также

Приложения

Объекты

Темы

Введенный в R2020b
