Сравните содержимое частоты двух сигналов

Спектральная когерентность помогает идентифицировать подобие между сигналами в частотном диапазоне. Большие значения указывают на частотные составляющие, характерные для сигналов.

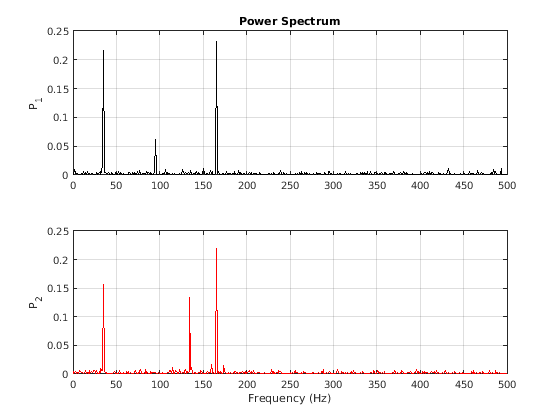

Загрузите два звуковых сигнала в рабочую область. Они производятся на уровне 1 кГц. Вычислите их спектры мощности с помощью periodogram и постройте их друг рядом с другом.

load relatedsig

Fs = FsSig;

[P1,f1] = periodogram(sig1,[],[],Fs,'power');
[P2,f2] = periodogram(sig2,[],[],Fs,'power');

subplot(2,1,1)
plot(f1,P1,'k')
grid
ylabel('P_1')
title('Power Spectrum')

subplot(2,1,2)
plot(f2,P2,'r')
grid
ylabel('P_2')
xlabel('Frequency (Hz)')

Каждый сигнал имеет три частотных составляющие со значительной энергией. Два из тех компонентов, кажется, совместно используются. Найдите соответствующие частоты с помощью findpeaks.

[pk1,lc1] = findpeaks(P1,'SortStr','descend','NPeaks',3);
P1peakFreqs = f1(lc1)

P1peakFreqs = 3×1

  165.0391
   35.1562
   94.7266

[pk2,lc2] = findpeaks(P2,'SortStr','descend','NPeaks',3);
P2peakFreqs = f2(lc2)

P2peakFreqs = 3×1

  165.0391
   35.1562
  134.7656

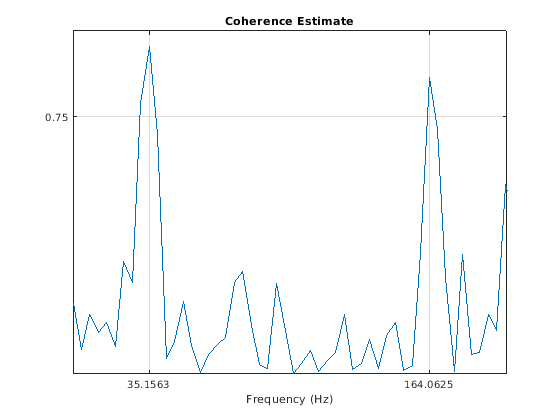

Общие компоненты расположены приблизительно 165 и 35 Гц. Можно использовать mscohere найти соответствующие частоты непосредственно. Постройте оценку когерентности. Найдите peaks выше порога 0,75.

[Cxy,f] = mscohere(sig1,sig2,[],[],[],Fs);

thresh = 0.75;
[pks,locs] = findpeaks(Cxy,'MinPeakHeight',thresh);
MatchingFreqs = f(locs)

MatchingFreqs = 2×1

   35.1562
  164.0625

figure
plot(f,Cxy)
ax = gca;
grid
xlabel('Frequency (Hz)')
title('Coherence Estimate')
ax.XTick = MatchingFreqs;
ax.YTick = thresh;
axis([0 200 0 1])

Вы получаете те же значения как прежде. Можно найти содержимое частоты характерным для двух сигналов, не изучая два сигнала отдельно.
