Создайте модель с шумом фазы

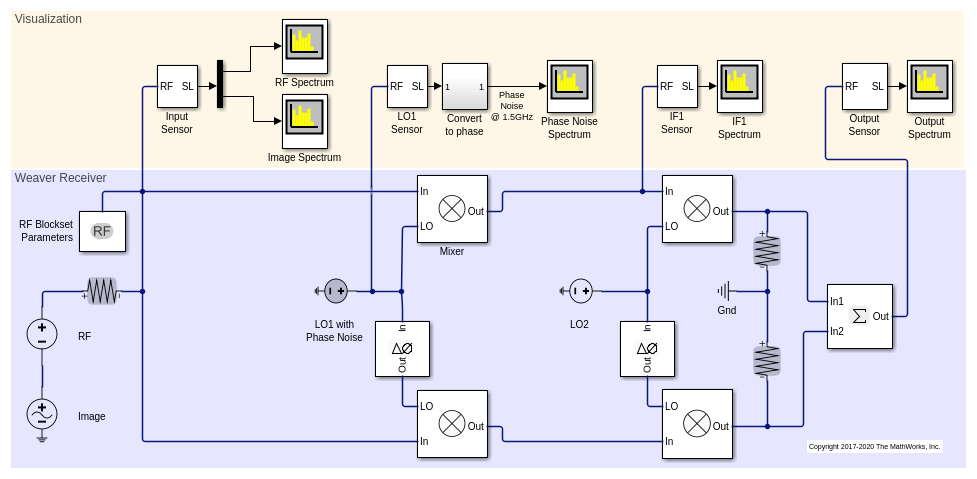

Модель ex_simrf_phase_noise вводит шум фазы в модель из примера, Несущей к Интерференционной Эффективности Приемника Вивера. Первое смешивание подготавливает downconverts RF и изображение к. Открыть модель:

open_system('ex_simrf_phase_noise')

Просмотрите симуляцию Выход

Модель использует Spectrum Analyzer сгенерировать 5 графиков.

Осциллограф спектра Шума Фазы показывает, что односторонний спектр плотности энергии, измеряющий уровень шума фазы в источнике LO1 по сравнению с частотой, возместил показанный в логарифмическом масштабе.

Осциллограф спектра IF1 показывает спектр мощности, сосредоточенный на первой промежуточной частоте, измеренной между первыми и вторыми этапами.

Осциллограф показывает, что шум фазы LO был передан изображению. Сигнал RF на несущей не отображается на рисунке, потому что его уровень мощности ниже шумовой мощности фазы сигнала downconverted изображений.

Выходной осциллограф спектра показывает downconverted RF с удаленными изображениями.

Шум фазы LO был передан приемнику выход.

Формирование юбки шума LO

Как замечено в осциллографе шума фазы, добавленный шум фазы является розовым (1/f) и задан в источнике CW LO1. А именно, флажок шума фазы Add проверяется в диалоговом окне параметров блоков:

Смещение частоты шума фазы, PhNoOffsets , и уровень шума фазы, PhNoLevels , переменные заданы в коллбэке моделей PreLoadFcn, доступном посредством SETUP> Настройки Model> Model Properties:

Верхним пределом частоты смещения управляет шаг расчета и ограничивают полосой пропускания конверта симуляции. Нижним пределом частоты смещения управляет длительность импульсной характеристики, генерирующей профиль частоты шума фазы. Увеличение продолжительности длительности во временных шагах от 128 до 256 удвоит разрешение частоты и позволит симуляцию профиля 1/f вниз к 250 Гц (в противоположность текущему нижнему пределу 500 Гц).
