(Не рекомендуемый) Отображение график XY сигналов с помощью графического окна MATLAB
Эта версия блока XY Graph не рекомендуется. Используйте блок XY Graph в библиотеке Sinks вместо этого. Для получения дополнительной информации см. Вопросы совместимости.

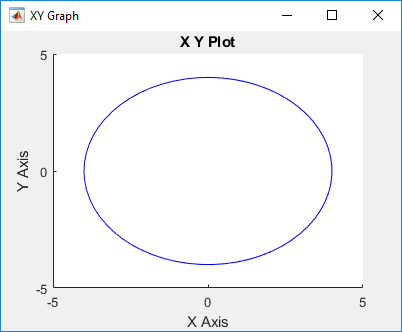

Блок XY Graph отображает график XY своих входных параметров в MATLAB® окно рисунка.
Блок имеет два скалярных входных параметров. Блок отображает данные на графике из первого входа (направление x) против данных из второго входа (направление y). (См. Местоположение порта После Вращения или Зеркального отражения для описания порядка порта для различных ориентаций блока.) Этот блок полезен для исследования предельных циклов и других данных с двумя состояниями. Данные вне заданной области не появляются.
Окно рисунка появляется для каждого блока XY Graph в модели в начале симуляции.
Примечание
Блок XY Graph не поддерживает отстранение в симуляции.
