Сгенерируйте объект набора данных для корневого уровня Inport или соедините шиной порты элемента в модели
[inports_dataset] = createInputDataset( генерирует model)Simulink.SimulationData.Dataset объект от корневого уровня блоки Inport или порты элемента шины в модели. Сигналы в сгенерированном наборе данных имеют свойства корневого импорта и соответствующих наземных значений в запуске модели и временах остановки. Можно создать timetable или timeseries объекты в течение времени и значения для сигналов, для которых вы хотите загрузить данные для симуляции. Другие сигналы используют наземные значения.
[inports_dataset] = createInputDataset( генерирует model,'DatasetSignalFormat',signalFormat)Simulink.SimulationData.Dataset возразите, чьими элементами сигнала набора данных сигнала является любой timeseries или timetable.
В этом примере показано, как создать набор данных с элементами для четырех Inport блоков корневого уровня в модели. Используйте тот набор данных в качестве базиса для создания набора данных, чтобы загрузить данные сигнала в модель.

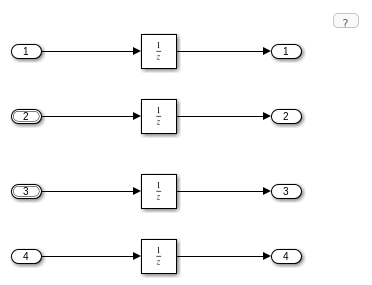

Блок In1 выводит двойное, In2 и In3 каждый выход невиртуальная шина и In4 выводит int16.
mdl = 'ex_dataset_for_inports';
open_system(mdl)
Создайте Dataset объект для корневого уровня Inport блоки.
ds = createInputDataset(mdl)
ds =
Simulink.SimulationData.Dataset '' with 4 elements
Name BlockPath
____ _________
1 [1x1 timeseries] In1 ''
2 [1x1 struct ] In2 ''
3 [1x1 struct ] In3 ''
4 [1x1 timeseries] In4 ''
- Use braces { } to access, modify, or add elements using index.
Замените значение заполнителя для первого сигнала в Dataset с фактическими значениями сигналов, которые вы хотите загрузить в модель.
ds{1} = ds{1}.delsample('Index',[1,2]);
ds{1} = ds{1}.addsample('time',[1 3 3 10]','data',[1 1 5 5]');
Исследуйте In2 сигнал.
ds{2}
ans =
struct with fields:
a: [1x1 timeseries]
b: [1x1 timeseries]
Для In2 , создайте данные для элементов шины a и b.
ds{2}.a = ds{2}.a.delsample('Index',[1,2]);
ds{2}.a = addsample(ds{2}.a,'time',[1:10]','data',[1:10]');
ds{2}.b = timeseries((1:10)',0.1:.1:1,'Name','sig2_b');
Для In3, задайте данные для элемента a из шины и использования основывают значения для элемента b.
ds{3}.a = timeseries((1:10)',0.1:.1:1,'Name','sig3_a');
Постройте ds.
plot(ds)
Установите Входной параметр конфигурации на ds. В качестве альтернативы можно использовать инструмент Root Inport Mapper, чтобы установить Входной параметр.
set_param(mdl,'LoadExternalInput','on'); set_param(mdl,'ExternalInput','ds');
Запустите симуляцию. Inport блоки используют данные сигнала, заданные в ds или оснуйте значения для элементов, которые не имеют заданных данных сигнала.
sim(mdl)
