depview

Анализируйте и визуализируйте модель, ссылающуюся на зависимости с или без библиотечных зависимостей

свернуть все на странице

Синтаксис

depview(sys)
depview(sys,Name,Value)

Описание

depview открывает Зависимость Анализатор. В то время как view_mdlrefs также открывает Зависимость Анализатор, depview предоставляет программируемые возможности, которые позволяют вам открывать определенную настройку диаграммы зависимостей.

пример

depview(sys) открывает Зависимость Анализатор и отображает график зависимостей для модели или библиотеки, заданной sys.

пример

depview(sys,Name,Value) открывает Зависимость Анализатор и отображает график зависимостей, как задано одним или несколькими Name,Value парные аргументы.

Примеры

свернуть все

Скрипт Open Live Script

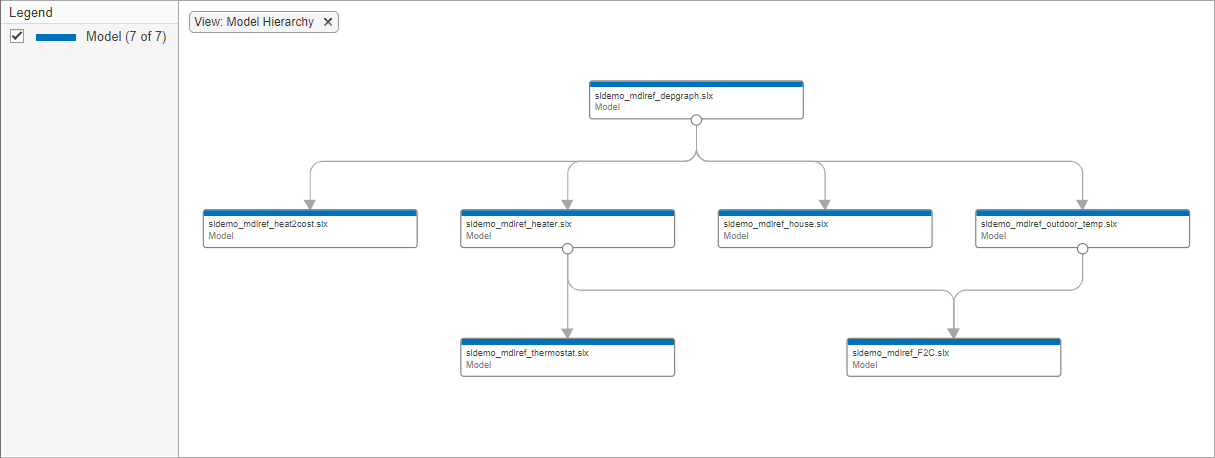

Откройте зависимость Анализатор для sldemo_mdlref_depgraph модель.

depview('sldemo_mdlref_depgraph');

Скрипт Open Live Script

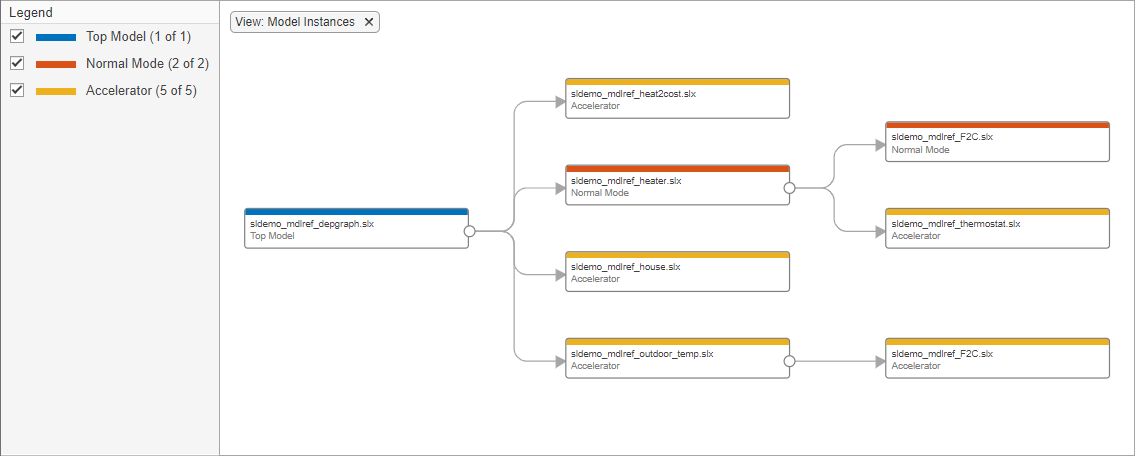

Откройте зависимость Анализатор для sldemo_mdlref_depgraph модель в представлении Model Instances с Горизонтальным макетом.

depview('sldemo_mdlref_depgraph','ModelReferenceInstance',true,'ShowHorizontal',true);

В представлении Model Instances внешний вид узла соответствует режиму симуляции.

Входные параметры

свернуть все

Имя или путь модели или библиотеки в виде вектора символов.

Типы данных: char

Аргументы name-value

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Можно задать два, называют и аргументы пары значения в любом порядке как Name1,Value1,Name2,Value2.

Пример: depview('sldemo_mdlref_depgraph','ModelReferenceInstance',true,'ShowHorizontal',true)

Чтобы открыть диаграмму зависимостей только с моделями, установите этот параметр на true. В этом представлении внешний вид узла соответствует типу файла.

Зависимости

Можно только установить один из 'FileDependenciesExcludingLibraries', 'FileDependenciesIncludingLibraries', и 'ModelReferenceInstance' к true.

Чтобы открыть диаграмму зависимостей с моделями и пользовательскими библиотеками, используйте настройку по умолчанию. В этом представлении внешний вид узла соответствует типу файла.

Зависимости

Можно только установить один из 'FileDependenciesExcludingLibraries', 'FileDependenciesIncludingLibraries', и 'ModelReferenceInstance' к true.

Чтобы открыть диаграмму зависимостей с каждым экземпляром модели как отдельный узел в графике, установите этот параметр на true. В этом представлении внешний вид узла соответствует режиму симуляции.

Зависимости

Можно только установить один из 'FileDependenciesExcludingLibraries', 'FileDependenciesIncludingLibraries', и 'ModelReferenceInstance' к true.

Чтобы открыть диаграмму зависимостей с моделями, на которые ссылаются, и библиотеками справа от их родительских элементов, установите этот параметр на true. По умолчанию Зависимость Анализатор показывает модели, на которые ссылаются, и библиотеки ниже их родительских элементов.

Смотрите также

Блоки

Функции

Темы

Представленный в R2006b
