Detect Decrease

Обнаружьте уменьшение в значении сигналов

расширьте все на странице

Библиотека:
Simulink / Логика и Битовые операции
HDL Coder / Логика и Битовые операции

Описание

Блок Detect Decrease определяет, меньше ли вход строго своего предыдущего значения.

Этот блок поддерживает только дискретные шаги расчета.

Порты

Входной параметр

развернуть все

`Port_1` — Входной сигнал
скаляр | вектор | матрица

Входной сигнал в виде скаляра, вектора или матрицы.

Вывод

развернуть все

`Port_1` — Выходной сигнал
0 | 1

Выходной сигнал, верный (равняются 1), когда входной сигнал меньше своего предыдущего значения; ложь (равный 0), когда входной сигнал больше или равен своему предыдущему значению.

Параметры

развернуть все

`Initial condition` — Начальное условие для предыдущего входа
0 (значений по умолчанию) | скаляр | вектор

Установите начальное условие для предыдущего входа U/z.

Программируемое использование

Параметры блоков: vinit

Ввод: символьный вектор

Значения: скаляр | вектор

Значение по умолчанию: '0'

`Input processing` — Задайте выборку - или основанная на системе координат обработка
`Elements as channels (sample based)` (значение по умолчанию) | `Columns as channels (frame based)`

Задайте, выполняет ли блок выборку - или основанная на системе координат обработка:

Columns as channels (frame based) — Обработайте каждый столбец входа как отдельный канал (основанная на системе координат обработка).
Примечание
Основанная на системе координат обработка требует лицензии DSP System Toolbox™.
Для получения дополнительной информации смотрите Выборку - и Основанные на системе координат Концепции (DSP System Toolbox).
Elements as channels (sample based) — Обработайте каждый элемент входа как отдельный канал (основанная на выборке обработка).

Используйте Input processing, чтобы задать, выполняет ли блок выборку - или основанная на системе координат обработка. Для получения дополнительной информации об этих двух режимах обработки, смотрите Выборку - и Основанные на системе координат Концепции (DSP System Toolbox).

Программируемое использование

Параметры блоков: InputProcessing

Ввод: символьный вектор

Значения: 'Columns as channels (frame based)' | 'Elements as channels (sample based)'

Значение по умолчанию: 'Elements as channels (sample based)'

`Output data type` — Тип данных выхода
`boolean` (значение по умолчанию) | `uint8`

Установите тип выходных данных на boolean или uint8.

Программируемое использование

Параметры блоков: OutDataTypeStr

Ввод: символьный вектор

Значения: 'boolean' | 'uint8'

Значение по умолчанию: 'boolean'

Примеры модели

Обнаружьте уменьшающиеся значения сигналов

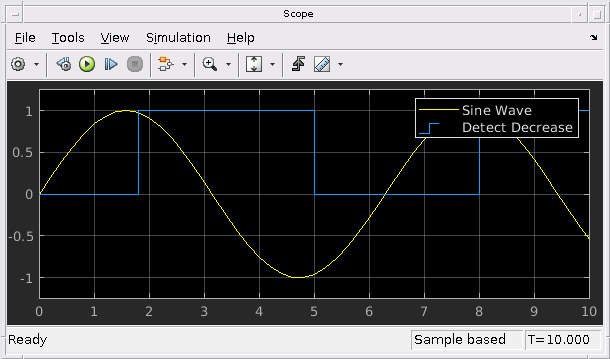

Определите, меньше ли входной сигнал строго своего предыдущего значения с помощью блока Detect Decrease.

Открытая модель

Характеристики блока

Типы данных	`Boolean` \| `double` \| `enumerated` \| `fixed point` \| `integer` \| `single`
Прямое сквозное соединение	`yes`
Многомерные сигналы	`yes`
Сигналы переменного размера	`yes`
Обнаружение пересечения нулем	`no`

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Сгенерированный код использует memcpy или memset функции (string.h) при определенных обстоятельствах.

Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

HDL Coder™ обеспечивает дополнительные параметры конфигурации, которые влияют на реализацию HDL и синтезируемую логику.

Архитектура HDL

Этот блок имеет одну, архитектуру HDL по умолчанию.

Свойства блока HDL

ConstrainedOutputPipeline	Количество регистров, чтобы поместить при выходных параметрах путем перемещения существующих задержек в рамках проекта. Распределенная конвейеризация не перераспределяет эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите ConstrainedOutputPipeline (HDL Coder).
InputPipeline	Количество входных настроек канала связи, чтобы вставить в сгенерированный код. Распределенная конвейеризация и ограниченная выходная конвейеризация могут переместить эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите InputPipeline (HDL Coder).
OutputPipeline	Количество выходных настроек канала связи, чтобы вставить в сгенерированный код. Распределенная конвейеризация и ограниченная выходная конвейеризация могут переместить эти регистры. `Значением по умолчанию является 0`. Для получения дополнительной информации смотрите OutputPipeline (HDL Coder).

Генерация кода PLC
Сгенерируйте код Структурированного текста с помощью Simulink® PLC Coder™.

Преобразование фиксированной точки
Спроектируйте и симулируйте системы фиксированной точки с помощью Fixed-Point Designer™.

Представлено до R2006a

Документация

Detect Decrease

Описание

Порты

Входной параметр

`Port_1` — Входной сигнал
скаляр | вектор | матрица

Вывод

`Port_1` — Выходной сигнал
0 | 1

Параметры

`Initial condition` — Начальное условие для предыдущего входа
0 (значений по умолчанию) | скаляр | вектор

Программируемое использование

`Input processing` — Задайте выборку - или основанная на системе координат обработка
`Elements as channels (sample based)` (значение по умолчанию) | `Columns as channels (frame based)`

Программируемое использование

`Output data type` — Тип данных выхода
`boolean` (значение по умолчанию) | `uint8`

Программируемое использование

Примеры модели

Обнаружьте уменьшающиеся значения сигналов

Характеристики блока

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Генерация HDL-кода
Сгенерируйте Verilog и код VHDL для FPGA и проекты ASIC с помощью HDL Coder™.

Генерация кода PLC
Сгенерируйте код Структурированного текста с помощью Simulink® PLC Coder™.

Преобразование фиксированной точки
Спроектируйте и симулируйте системы фиксированной точки с помощью Fixed-Point Designer™.
