Difference
Вычислите изменение в сигнале по одному временному шагу
- Библиотека:
Simulink / Дискретный
Описание

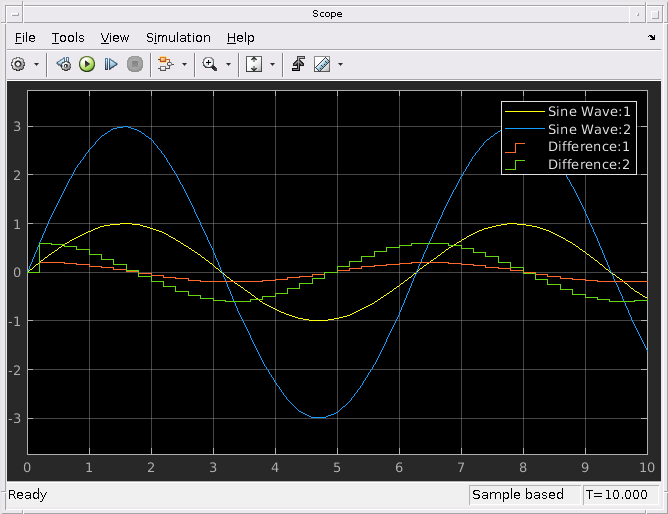

Блок Difference выводит текущее входное значение минус предыдущее входное значение.
Порты
Входной параметр
Вывод
Параметры
Основной
Initial condition for previous input — Начальное условие
0.0
Установите начальное условие для предыдущего входа.
Программируемое использование
Параметр:
ICPrevInput
|
| Ввод: символьный вектор |
| Значения: скаляр | вектор | матрица | массив N-D |
Значение по умолчанию:
'0.0'
|
Input processing — Задайте выборку - или основанная на системе координат обработка
Elements as channels (sample based) (значение по умолчанию) | Columns as channels (frame based)
Задайте, выполняет ли блок выборку - или основанная на системе координат обработка:
Columns as channels (frame based)— Обработайте каждый столбец входа как отдельный канал (основанная на системе координат обработка).Примечание
Основанная на системе координат обработка требует лицензии DSP System Toolbox™.
Для получения дополнительной информации смотрите Выборку - и Основанные на системе координат Концепции (DSP System Toolbox).
Elements as channels (sample based)— Обработайте каждый элемент входа как отдельный канал (основанная на выборке обработка).
Используйте Input processing, чтобы задать, выполняет ли блок выборку - или основанная на системе координат обработка. Для получения дополнительной информации об этих двух режимах обработки, смотрите Выборку - и Основанные на системе координат Концепции (DSP System Toolbox).
Программируемое использование
Параметры блоков: InputProcessing |
| Ввод: символьный вектор |
Значения: 'Columns as channels (frame based)' | 'Elements as channels (sample based)' |
Значение по умолчанию: 'Elements as channels (sample based)' |
Атрибуты сигнала
Output minimum — Минимальное выходное значение для проверки диапазона
[] (значение по умолчанию) | скаляр
Нижнее значение выходной области значений, что Simulink® проверки.
Simulink использует минимум, чтобы выполнить:
Проверка диапазона параметра (см., Задает Минимальные и Максимальные значения для Параметров блоков) для некоторых блоков.
Проверка диапазона симуляции (см., Указывает Диапазоны сигнала и Включает Проверку диапазона Симуляции).
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация кода, который вы генерируете из модели. Эта оптимизация может удалить алгоритмический код и влиять на результаты некоторых режимов симуляции, такие как SIL или режим external mode. Для получения дополнительной информации смотрите, Оптимизируют использование заданных минимальных и максимальных значений (Embedded Coder).
Примечание
Output minimum не насыщает или отсекает фактический выходной сигнал. Используйте блок Saturation вместо этого.
Программируемое использование
Параметры блоков: OutMin |
| Ввод: символьный вектор |
Значения: '[ ]'| скаляр |
Значение по умолчанию: '[ ]' |
Output maximum — Максимальное выходное значение для проверки диапазона
[] (значение по умолчанию) | скаляр
Верхнее значение выходной области значений это Simulink Check.
Simulink использует максимальное значение, чтобы выполнить:
Проверка диапазона параметра (см., Задает Минимальные и Максимальные значения для Параметров блоков) для некоторых блоков.
Проверка диапазона симуляции (см., Указывает Диапазоны сигнала и Включает Проверку диапазона Симуляции).
Автоматическое масштабирование типов данных с фиксированной точкой.
Оптимизация кода, который вы генерируете из модели. Эта оптимизация может удалить алгоритмический код и влиять на результаты некоторых режимов симуляции, такие как SIL или режим external mode. Для получения дополнительной информации смотрите, Оптимизируют использование заданных минимальных и максимальных значений (Embedded Coder).
Примечание
Output maximum не насыщает или отсекает фактический выходной сигнал. Используйте блок Saturation вместо этого.
Программируемое использование
Параметры блоков: OutMax |
| Ввод: символьный вектор |
Значения: '[ ]'| скаляр |
Значение по умолчанию: '[ ]' |
Output data type — Тип выходных данных
Inherit: Inherit via internal rule (значение по умолчанию) | Inherit via back propagation | double | single | int8 | uint8 | int16 | uint16 | int32 | uint32 | int64 | uint64 | fixdt(1,16) | fixdt(1,16,0) | fixdt(1,16,2^0,0) | <data type expression>
Задайте тип выходных данных. Можно установить его на:
Правило, которое наследовало тип данных, например,
Inherit: Inherit via back propagationИмя встроенного типа данных, например,
singleИмя объекта типа данных, например,
Simulink.NumericTypeобъектВыражение, которое оценивает к типу данных, например,
fixdt(1,16,0)
Нажмите кнопку Show data type assistant
, чтобы отобразить Data Type Assistant, который помогает вам установить атрибуты типа данных. Для получения дополнительной информации смотрите, Задают Типы данных Используя Ассистент Типа данных.
Зависимости
Когда введенный тип данных с плавающей точкой, меньший, чем одинарная точность, Inherit: Inherit via internal rule тип выходных данных зависит от установки Того, чтобы наследовать выходной тип с плавающей точкой, меньший, чем параметр конфигурации одинарной точности. Типы данных меньше, чем одинарная точность, когда количество битов должно было закодировать тип данных, меньше, 32 бита должны были закодировать тип данных с одинарной точностью. Например, half и int16 меньше, чем одинарная точность.
Программируемое использование
Параметр:
OutDataTypeStr
|
| Ввод: символьный вектор |
Значения:
'Inherit: Inherit via internal rule' | 'Inherit: Inherit via back propagation' | 'double' | 'single' | 'int8' | 'uint8' | 'int16' | 'uint16' | 'int32' | 'uint32' | 'int64' | 'uint64' | 'boolean' | 'fixdt(1,16)' | 'fixdt(1,16,0)' | 'fixdt(1,16,2^0,0)' | '<data type expression>' |
Значение по умолчанию:
'Inherit: Inherit via internal rule'
|
Lock output data type setting against changes by the fixed-point tools — Препятствуйте тому, чтобы Fixed-Point Tool заменили тип Выходных данных
off (значение по умолчанию) | on
Выберите этот параметр, чтобы препятствовать тому, чтобы Fixed-Point Tool заменили тип данных Output, который вы задаете на блоке. Для получения дополнительной информации смотрите, что Тип Выходных данных Блокировки Использования Устанавливает (Fixed-Point Designer).
Программируемое использование
Параметры блоков:
LockScale |
| Ввод: символьный вектор |
Значения:
'off' | 'on' |
Значение по умолчанию:
'off' |
Integer rounding mode — Режим Rounding для операций фиксированной точки
Floor (значение по умолчанию) | Ceiling | Convergent | Nearest | Round | Simplest | Zero
Задайте округляющийся режим для операций фиксированной точки. Для получения дополнительной информации смотрите Округление (Fixed-Point Designer).
Параметры блоков всегда вокруг к самому близкому представимому значению. Чтобы управлять округлением параметров блоков, введите выражение с помощью MATLAB® функция округления в поле маски.
Программируемое использование
Параметры блоков:
RndMeth |
| Ввод: символьный вектор |
Значения:
'Ceiling' | 'Convergent' | 'Floor' | 'Nearest' | 'Round' | 'Simplest' | 'Zero' |
Значение по умолчанию:
'Floor' |
Saturate to max or min when overflows occur — Метод действия переполнения
off (значение по умолчанию) | on
Когда вы устанавливаете этот флажок, переполнение насыщает к максимальному или минимальному значению, которое может представлять тип данных. В противном случае переполнение переносится.
Когда вы устанавливаете этот флажок, насыщение применяется к каждой внутренней операции на блоке, не только выходу или результату. В общем случае процесс генерации кода может обнаружить, когда переполнение не возможно. В этом случае генератор кода не производит код насыщения.
Программируемое использование
Параметры блоков:
DoSatur |
| Ввод: символьный вектор |
Значения:
'off' | 'on' |
Значение по умолчанию:
'off' |
