Создайте данные временных рядов

Этот пример генерирует данные о рабочей области в timeseries формат в иллюстративных целях только. Можно использовать MatchesSignal ограничение, чтобы сравнить данные из других источников, таких как симуляция выходные параметры или файл, содержащий тестовые данные и ограничение, может сравнить данные временных рядов в любом формате, поддержанном Инспектором Данных моделирования.

В этом примере первым сигналом является timeseries объект, содержащий данные для синусоиды с именем Wave Data.

time = 0:0.1:20;
sig1vals = sin(2*pi/5*time);
sig1_ts = timeseries(sig1vals,time);
sig1_ts.Name = 'Wave Data';

Второй сигнал является также синусоидой на той же частоте с небольшим затуханием и произведенный на различном уровне. Поскольку алгоритм сравнения для MatchesSignal ограничение включает шаг синхронизации, сравнение этих двух сигналов с различными временными векторами не всегда приводит к непройденному тесту. Второй сигнал также называют Wave Data таким образом, алгоритм выравнивания может соединить сигналы для сравнения.

time2 = 0:0.05:20;
sig2vals = 0.98*sin(2*pi/5*time2);
sig2_ts = timeseries(sig2vals,time2);
sig2_ts.Name = 'Wave Data';

Создайте тест и сравните сигналы

Этот пример использует интерактивный тест для иллюстративных целей. Можно использовать MatchesSignal ограничение с другими типами модульных тестов в среде тестирования MATLAB. Например, чтобы записать модульные тесты, основанные на классах, смотрите Запись Простой Тест Используя Классы.

Создайте TestCase экземпляр для интерактивного использования.

import matlab.unittest.TestCase

testCase = TestCase.forInteractiveUse;

Сравните sig1_ts и sig2_ts использование MatchesSignal ограничение. Используйте sig1_ts для ожидаемого значения в экземпляре MatchesSignal ограничение.

import Simulink.sdi.constraints.MatchesSignal

testCase.verifyThat(sig2_ts,MatchesSignal(sig1_ts));

Verification failed.
    ---------------------
    Framework Diagnostic:
    ---------------------
    MatchesSignal(<Value>) failed.
    --> The following aligned signals did not match:

               Name         ActualSignals      ExpectedSignals
            ___________    _______________    _________________

            "Wave Data"    "<Actual>.Data"    "<Expected>.Data"

    Comparison results have been saved to:
    --> /tmp/BR2021bd_1751886_255755/mlx_to_docbook6/comparisonResults_2c193a35-39a4-429e-aa42-3bb0830396f8.mldatx
    ------------------
    Stack Information:
    ------------------
    In /tmp/BR2021bd_1751886_255755/mlx_to_docbook6/tp6fa6a435/simulink-ex22803619/TestTimeSeriesDataWithTimeToleranceExample.mlx (TestTimeSeriesDataWithTimeToleranceExample) at 14
    In /mathworks/devel/bat/BR2021bd/build/matlab/toolbox/matlab/codetools/embeddedoutputs/+matlab/+internal/+editor/evaluateRegions.p (evaluateRegions) at 88
    In /mathworks/devel/bat/BR2021bd/build/matlab/toolbox/matlab/codetools/embeddedoutputs/+matlab/+internal/+editor/EvaluationOutputsService.p (EvaluationOutputsService.evalRegions) at 112
    In /mathworks/devel/bat/BR2021bd/build/matlab/toolbox/matlab/codetools/+matlab/+internal/+liveeditor/@LiveEditorUtilities/execute.m (execute) at 43
    In /mathworks/devel/bat/BR2021bd/build/matlab/tools/examples/exampletools/+mwtools/liveCodeToDocbook.m (doRun) at 388
    In /mathworks/devel/bat/BR2021bd/build/matlab/tools/examples/exampletools/+mwtools/liveCodeToDocbook.m (doRunConvert) at 338
    In /mathworks/devel/bat/BR2021bd/build/matlab/tools/examples/exampletools/+mwtools/liveCodeToDocbook.m (liveCodeToDocbook) at 164
    In /mathworks/devel/bat/BR2021bd/build/matlab/tools/build_using_matlab/BML.m (BML) at 13

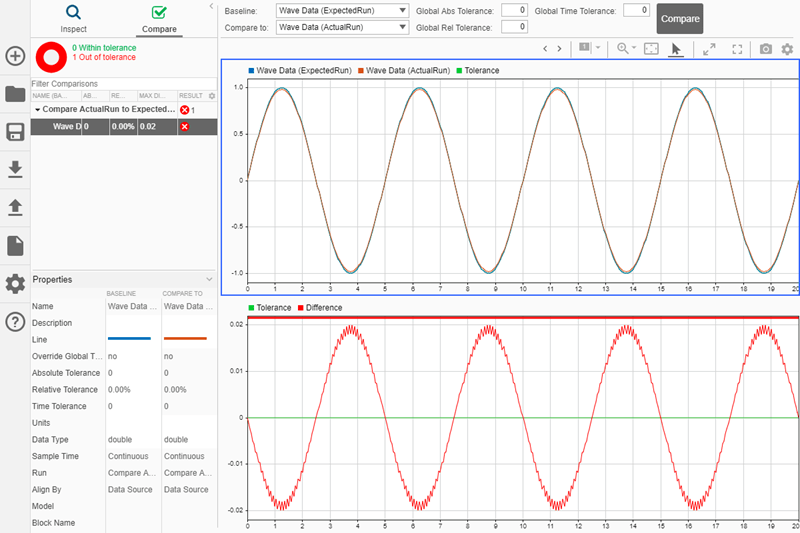

Диагностическая информация показывает что проверка не выполнена. Когда тест перестал работать, результаты сравнения и исходные данные о запуске сохранили в Инспекторе Данных моделирования файл сеанса. Щелкните по ссылке для файла MLDATX, чтобы открыть сеанс в Инспекторе Данных моделирования, где можно исследовать данные, сравненные тестом и результатами сравнения. Когда вы смотрите результаты, вы видите, что затухание создает различие и заставляет сравнение перестать работать.

Задайте абсолютную погрешность 0.02 для экземпляра MatchesSignal ограничение, чтобы использовать в сравнении.

testCase.verifyThat(sig2_ts,MatchesSignal(sig1_ts,'AbsTol',0.02));

Verification passed.

Создайте данные временных рядов

Этот пример создает данные о рабочей области, чтобы использовать для иллюстративных целей только. Можно использовать MatchesSignal ограничение, чтобы сравнить данные из других источников, таких как симуляция выходные параметры или файл, содержащий тестовые данные и ограничение, может сравнить данные временных рядов в любом формате, поддержанном Инспектором Данных моделирования.

В этом примере первым сигналом является timeseries объект с именем Wave Data это содержит данные для синусоиды.

time = 0:0.1:20;
sig1vals = sin(2*pi/5*time);
sig1_ts = timeseries(sig1vals,time);
sig1_ts.Name = 'Wave Data';

Второй сигнал является также синусоидой на той же частоте с небольшим затуханием и произведенный на различном уровне. Поскольку алгоритм сравнения для MatchesSignal ограничение включает шаг синхронизации, сравнение этих двух сигналов с различными временными векторами не обязательно приводит к непройденному тесту. Второй сигнал брошен к single тип данных и также названный Wave Data таким образом, алгоритм выравнивания может соединить сигналы для сравнения.

time2 = 0:0.1:22;
sig2vals = single(0.98*sin(2*pi/5*time2));
sig2_ts = timeseries(sig2vals,time2);
sig2_ts.Name = 'Wave Data';

Сконфигурируйте MatchesSignal Экземпляр и сравнивает данные

Можно использовать MatchesSignalOptions объект задать, как экземпляр MatchesSignal ограничение обрабатывает условия, такие как типы данных, которым не соответствуют, и как сигналы выравниваются между фактическими и ожидаемыми наборами данных. Можно задать свойства MatchesSignalOptions возразите, чтобы удовлетворить тесту, который вы хотите записать. Например, если вы хотите, чтобы ваш тест сравнил данные различных типов, и соответствие типа данных не функционально релевантно, вы могли установить IgnoreDataTypes свойство к true.

Создайте MatchesSignalOptions объект создать MatchesSignal экземпляр, который игнорирует неверные типы данных и выборки данных вне временного интервала фактическая и ожидаемая доля сигналов.

import Simulink.sdi.constraints.MatchesSignalOptions
opts = MatchesSignalOptions('IgnoringDataTypes',true,'IgnoringExtraData',true);

Создайте TestCase экземпляр для интерактивного использования и сравнивает sig1_ts и sig2_ts использование MatchesSignal ограничение, MatchesSignalOptions объект и абсолютная погрешность 0.02.

import matlab.unittest.TestCase
testCase = TestCase.forInteractiveUse;

import Simulink.sdi.constraints.MatchesSignal
testCase.verifyThat(sig2_ts,MatchesSignal(sig1_ts,'AbsTol',0.02,'WithOptions',opts))

Verification passed.

Тестовые передачи. Когда вы запускаете тот же тест снова без опций, заданных MatchesSignalOptions объект, тест перестал работать из-за несовпадающих типов данных.

testCase.verifyThat(sig2_ts,MatchesSignal(sig1_ts,'AbsTol',0.02))

Verification failed.
    ---------------------
    Framework Diagnostic:
    ---------------------
    MatchesSignal(<Value>,'AbsTol',0.02) failed.
    --> Data types do not match for the following aligned signals:

               Name         ActualSignals     ActualDataType     ExpectedSignals     ExpectedDataType
            ___________    _______________    ______________    _________________    ________________

            "Wave Data"    "<Actual>.Data"      {'single'}      "<Expected>.Data"       {'double'}

    ------------------
    Stack Information:
    ------------------
    In C:\Users\snadeau\AppData\Local\Temp\Editor_oxzoe\LiveEditorEvaluationHelperE1184446395.m (LiveEditorEvaluationHelperE1184446395) at 16
    In E:\jobarchive\Bdoc20b\2020_06_06_h12m11s21_job1400967_pass\matlab\toolbox\matlab\codetools\embeddedoutputs\+matlab\+internal\+editor\evaluateRegions.p (evaluateRegions) at 0
    In E:\jobarchive\Bdoc20b\2020_06_06_h12m11s21_job1400967_pass\matlab\toolbox\matlab\codetools\embeddedoutputs\+matlab\+internal\+editor\EvaluationOutputsService.p (EvaluationOutputsService.evalRegions) at 0
