Смоделировать архитектуру системы в Simulink® среда, рассмотрите использование программного обеспечения System Composer и Simulink Requirements™.
System Composer включает спецификацию и анализ архитектур для основанного на модели системного проектирования и моделирования программной архитектуры. Спроектируйте модель архитектуры, которая будет симулирована в Simulink при выделении требований с помощью Simulink Requirements.
Составьте архитектуру визуально (System Composer)
Создайте модели архитектуры с помощью встроенных типов элемента модели, таких как компоненты, порты и связи.
Управляйте требованиями (System Composer)
Управляйте, проследите и проверьте требования с помощью перспективы Требований и менеджера по Тесту.
Используйте стереотипы и профили (System Composer)
Импортируйте профили, примените стереотипы к элементам модели и расширьте существующие стереотипы.

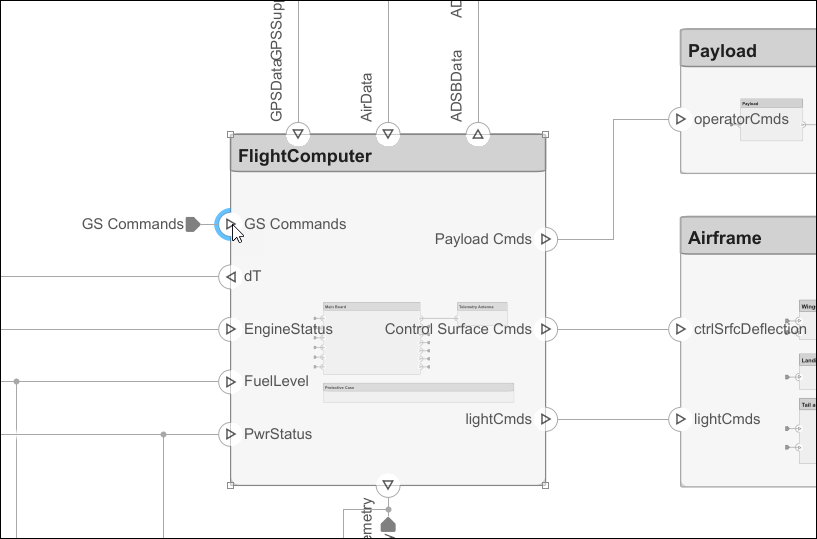

Создайте интерфейсы (System Composer)
Задайте интерфейсы данных с элементами данных и типы значения как интерфейсы.
Анализируйте архитектуру (System Composer)
Выполните статический анализ на архитектуре System Composer, чтобы оценить характеристики системы.
Создайте представления архитектуры в интерактивном режиме (System Composer)
Просмотрите иерархии структурной и функциональной модели в интерактивном режиме.
