Извлеките архитектуру модели Simulink Используя System Composer
Экспортируйте существующую модель Simulink® в модель архитектуры System Composer™. Алгоритмические разделы исходной модели удалены, и структурная информация сохраняется во время этого процесса. Ссылки требований, если таковые имеются, также сохраняются.
Преобразуйте модель Simulink в архитектуру System Composer
System Composer преобразует структурные построения в модели Simulink к эквивалентным построениям модели архитектуры:
Подсистемы к компонентам
Различные подсистемы к различным компонентам
Соедините шиной объекты к интерфейсам
Модели, на которые ссылаются, к ссылочным компонентам
Откройте модель

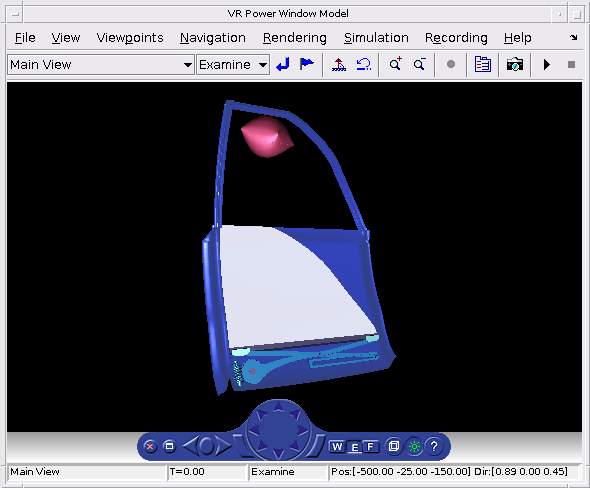

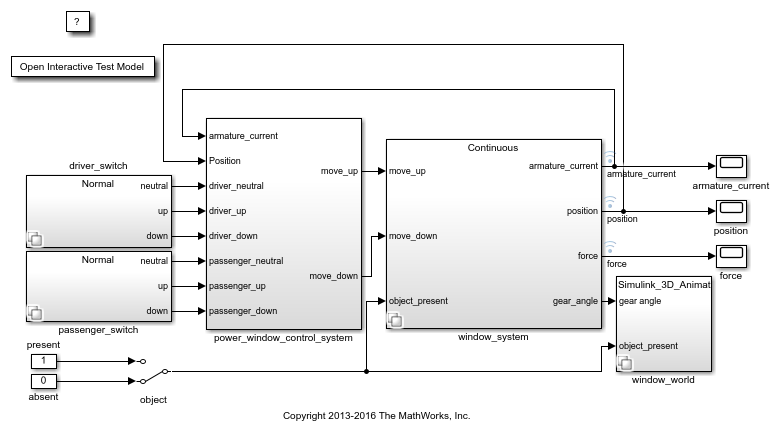

Откройте модель Simulink Модели Окна со стеклоподъемником VR.
slexPowerWindowStart
open_system('slexPowerWindowExample');
Экспортируйте модель
Извлеките модель архитектуры из исходной модели.
systemcomposer.extractArchitectureFromSimulink('slexPowerWindowExample','PowerWindowArchModel');
Simulink.BlockDiagram.arrangeSystem('PowerWindowArchModel'); systemcomposer.openModel('PowerWindowArchModel');
Смотрите также
extractArchitectureFromSimulink
