getStateIndex

Получите индекс элемента состояния спецификации рабочей точки

свернуть все на странице

Синтаксис

index = getStateIndex(op,name)
index = getStateIndex(op,name,element)

Описание

States свойство спецификации рабочей точки является массивом, который содержит технические требования обрезки для каждого состояния модели. Когда определение отображения функционирует для индивидуально настраиваемой обрезки Simulink® модели, можно использовать getStateIndex получить индекс спецификации состояния на основе соответствующего блока path или имени состояния.

При обрезке моделей Simulink с помощью основанного на оптимизации поиска некоторые приложения требуют дополнительной гибкости в определении параметров поиска оптимизации. Для таких систем можно задать пользовательские ограничения и пользовательскую целевую функцию. Для сложных моделей можно задать отображение, которое выбирает подмножество состояний модели, входных параметров и выходных параметров, чтобы передать пользовательскому ограничению и целевым функциям. Для получения дополнительной информации смотрите, Вычисляют Рабочие точки Используя Пользовательские Ограничения и Целевые функции.

пример

index = getStateIndex(op,name) возвращает индекс спецификации состояния, которая соответствует name в States свойство спецификации рабочей точки op.

пример

index = getStateIndex(op,name,element) возвращает индекс заданного element в рамках спецификации состояния для блока с несколькими состояниями.

Примеры

свернуть все

Открыть скрипт

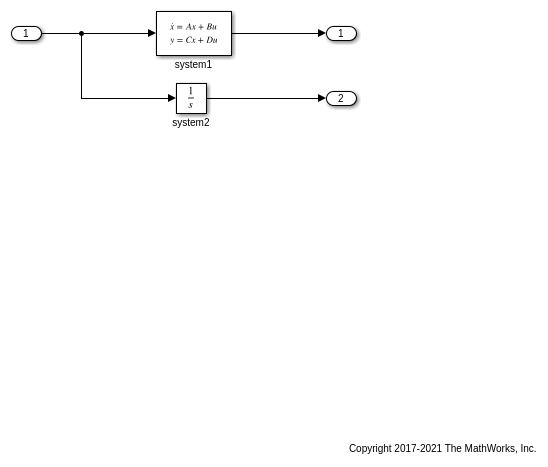

Открытая модель Simulink.

mdl = 'scdindex1';
open_system(mdl)

Создайте спецификацию рабочей точки для модели.

opspec = operspec(mdl);

opspec содержит массив технических требований состояния для модели.

opspec.States

ans =

    <strong>x</strong>    <strong>Known</strong>    <strong>SteadyState</strong>    <strong>Min</strong>     <strong>Max</strong>    <strong>dxMin</strong>    <strong>dxMax</strong>
    <strong>_</strong>    <strong>_____</strong>    <strong>___________</strong>    <strong>____</strong>    <strong>___</strong>    <strong>_____</strong>    <strong>_____</strong>

(1.) scdindex1/system1
    0    false       true        -Inf    Inf    -Inf      Inf
    0    false       true        -Inf    Inf    -Inf      Inf
    0    false       true        -Inf    Inf    -Inf      Inf
(2.) scdindex1/system2
    0    false       true        -Inf    Inf    -Inf      Inf

Получите индекс спецификации состояния, которая соответствует блоку system2.

index2 = getStateIndex(opspec,'scdindex1/system2')

index2 =

     2     1

index2(1) индекс объекта спецификации состояния для system2 в opspec.States. Поскольку этот блок имеет одно состояние, index2 имеет одну строку и index2(2) 1.

Если блок имеет несколько состояний, можно получить индексы всех состояний в соответствующей спецификации состояния.

index1 = getStateIndex(opspec,'scdindex1/system1')

index1 =

     1     1
     1     2
     1     3

Каждая строка index1 содержит индекс одного состояния в блоке system2. Для каждой строки первый столбец содержит индекс спецификации состояния в opspec.States. Второй столбец содержит индекс каждого элемента состояния в рамках спецификации.

Открыть скрипт

Открытая модель Simulink.

mdl = 'scdindex1';
open_system(mdl)

Создайте спецификацию рабочей точки для модели.

opspec = operspec(mdl);

Если блок имеет несколько состояний, можно получить индекс определенного состояния в рамках соответствующей спецификации состояния путем определения индекса элемента. Например, получите индекс для второго состояния в спецификации для блока system1.

index1 = getStateIndex(opspec,'scdindex1/system1',2)

index1 =

     1     2

Можно также получить индексы подмножества состояний блока путем определения индекса элемента как вектора. Например, получите индексы для первых и третьих состояний в спецификации для блока system1.

index2 = getStateIndex(opspec,'scdindex1/system1',[1 3])

index2 =

     1     1
     1     3
Открыть скрипт

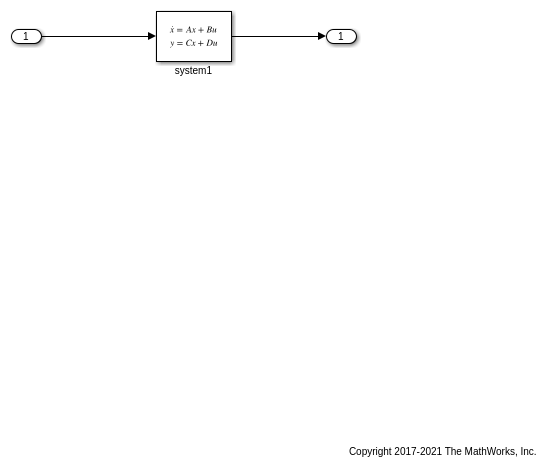

Открытая модель Simulink.

mdl = 'scdindex2';
open_system(mdl)

Блок system1 является системой в пространстве состояний с тремя именованными состояниями: position, velocity, и acceleration.

Создайте спецификацию рабочей точки для модели.

opspec = operspec(mdl);

States свойство объекта спецификации рабочей точки содержит одну запись для каждого именованного состояния в system1.

opspec.States

ans =

    <strong>x</strong>    <strong>Known</strong>    <strong>SteadyState</strong>    <strong>Min</strong>     <strong>Max</strong>    <strong>dxMin</strong>    <strong>dxMax</strong>
    <strong>_</strong>    <strong>_____</strong>    <strong>___________</strong>    <strong>____</strong>    <strong>___</strong>    <strong>_____</strong>    <strong>_____</strong>

(1.) position
    0    false       true        -Inf    Inf    -Inf      Inf
(2.) velocity
    0    false       true        -Inf    Inf    -Inf      Inf
(3.) acceleration
    0    false       true        -Inf    Inf    -Inf      Inf

Чтобы получить индекс спецификации состояния, которая соответствует именованному состоянию в блоке, задайте имя состояния.

index1 = getStateIndex(opspec,'velocity')

index1 =

     2     1

Первый столбец index1 содержит индекс соответствующей спецификации состояния в opspec.States свойство. Вторым столбцом является 1 для именованного состояния.

Этот пример использует:

Открыть скрипт

Открытая модель.

mdl = 'scdTanks_simscape';

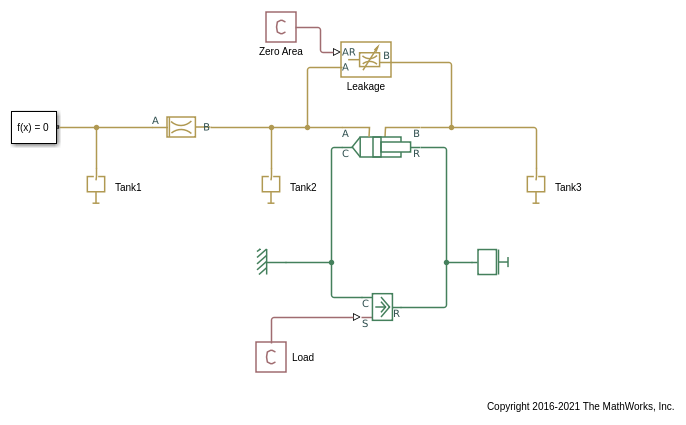

open_system(mdl)

Создайте спецификацию рабочей точки для модели.

opspec = operspec(mdl);

States свойство объекта спецификации рабочей точки содержит одну спецификацию состояния для каждого состояния Simscape в модели.

Чтобы получить индекс спецификации, которая соответствует состоянию Simscape, задайте имя состояния. Например, получите индекс состояния давления Tank3.

idx = getStateIndex(opspec,'scdTanks_simscape.Tank3.pressure')

idx =

    18     1

Первый столбец idx содержит индекс соответствующей спецификации состояния в opspec.States. Вторым столбцом является 1 для состояния Simscape.

Просмотрите спецификацию в opspec.States для этого состояния.

opspec.States(idx(1))

ans =

    <strong>x</strong>    <strong>Known</strong>    <strong>SteadyState</strong>    <strong>Min</strong>     <strong>Max</strong>    <strong>dxMin</strong>    <strong>dxMax</strong>
    <strong>_</strong>    <strong>_____</strong>    <strong>___________</strong>    <strong>____</strong>    <strong>___</strong>    <strong>_____</strong>    <strong>_____</strong>

(1.) scdTanks_simscape.Tank3.pressure
    0    false       true        -Inf    Inf    -Inf      Inf

Входные параметры

свернуть все

Спецификация рабочей точки или рабочая точка для модели Simulink в виде OperatingSpec, OperatingPoint, или OperatingReport объект.

Блок path или имя состояния, которое соответствует спецификации состояния в States свойство opВ виде вектора символов или строки, которая содержит одно из следующего:

  • Блок path блока в модели Simulink, которая содержит состояния без имени.

  • Имя именованного состояния в блоке Simulink или Simscape™.

Чтобы видеть все состояния, которые имеют технические требования состояния, просмотрите States свойство op.

op.States

Индекс элемента состояния в виде положительного целого числа, меньше чем или равного количеству элементов состояния в блоке или состоянии, задан name, или вектор из таких целых чисел. По умолчанию, если вы не задаете element, getStateIndex возвращает индексы всех элементов в выбранной спецификации состояния. Для примера смотрите, Получают индекс Указанного Элемента состояния Спецификации Рабочей точки.

Выходные аргументы

свернуть все

Индекс состояния, возвращенный как вектор-строка с 2 элементами, когда element целое число или массив с 2 столбцами когда element вектор. Каждая строка index содержит индекс для одного состояния модели.

Первый столбец index содержит индекс соответствующей спецификации состояния в States свойство op. Второй столбец содержит индекс элемента в рамках спецификации состояния.

Используя index, можно задать фрагмент состояния пользовательского отображения для индивидуально настраиваемой обрезки моделей Simulink. Для получения дополнительной информации смотрите CustomMappingFcn свойство operspec.
