Объедините результаты линеаризации заданных блоков и модели
lin = linlftfold(lin_fixed,blocksubs)
lin = linlftfold(lin_fixed,blocksubs) комбинирует следующие результаты линеаризации в одну линейную модель lin:
Линейная модель lin_fixed, который не включает вклад заданных блоков в вашем Simulink® модель.
Вычислите lin_fixed использование linlft.
Блокируйте линеаризацию для блоков, исключенных из lin_fixed
Вы задаете линеаризацию блока в массиве структур blocksubs, который содержит два поля:
'Name' вектор символов или строка, задающая блок path блока Simulink, чтобы заменить.
'Value' значение линеаризации для каждого блока.

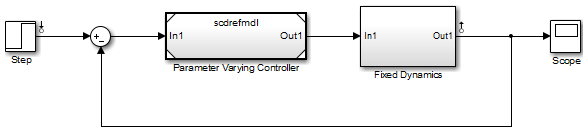

В этом примере, scdtopmdl модель содержит две подсистемы в пути прямого распространения.
Фиксированный фрагмент, который содержит все кроме Параметра, Варьирующегося ссылка Моделей контроллеров
Параметр, Варьирующийся Модели контроллеров, которые ссылаются на scdrefmdl модель
Откройте модель верхнего уровня.
topmdl = 'scdtopmdl';
open_system(topmdl)
Линеаризуйте эту модель без блока Parameter Varying Controller.
io = getlinio(topmdl);
blocks = {'scdtopmdl/Parameter Varying Controller'};
sys_fixed = linlft(topmdl,io,blocks);Линеаризуйте модели контроллеров.
refmdl = 'scdrefmdl';
load_system(refmdl);
sys_pv = linearize(refmdl);Объедините результаты линеаризации.
BlockSubs(1) = struct('Name',blocks{1},'Value',sys_pv);
