Добавьте сигнал в список аналитических точек для slLinearizer или slTuner интерфейс

свернуть все на странице

Синтаксис

addPoint(s,pt)
addPoint(s,blk,port_num)
addPoint(s,blk,port_num,bus_elem_name)

Описание

пример

addPoint(s,pt) добавляет заданная точка к списку аналитических точек для slLinearizer или slTuner интерфейсы.

Аналитические точки являются сигналами модели, которые могут использоваться в качестве входа, выведите, или открывающие цикл местоположения для анализа и настраивающихся целей. Вы используете аналитические точки в качестве входных параметров к командам линеаризации s: getIOTransfer, getLoopTransfer, getSensitivity, и getCompSensitivity. Как входные параметры к командам линеаризации, аналитические точки могут указать, что любой открывается - или передаточная функция с обратной связью в модели. Можно также использовать аналитические точки, чтобы задать настраивающиеся цели для systune.

пример

addPoint(s,blk,port_num) добавляет точка, которая происходит в заданном выходном порту заданного блока как аналитическая точка для s.

пример

addPoint(s,blk,port_num,bus_elem_name) добавляет указанный элемент шины как аналитическая точка.

Примеры

свернуть все

Открыть скрипт

Откройте scdcascade модель.

mdl = 'scdcascade';
open_system(mdl);

Создайте slLinearizer интерфейс для модели.

sllin = slLinearizer(mdl);

Добавьте u1 и y1 когда анализ указывает для sllin.

addPoint(sllin,{'u1','y1'});

Просмотрите в настоящее время заданные аналитические точки в sllin.

sllin


slLinearizer linearization interface for "scdcascade":

2 Analysis points:
--------------------------
Point 1:
- Block: scdcascade/C1
- Port: 1
- Signal Name: u1
Point 2:
- Block: scdcascade/G1
- Port: 1
- Signal Name: y1

No permanent openings. Use the addOpening command to add new permanent openings.
Properties with dot notation get/set access:
      Parameters         : []
      OperatingPoints    : [] (model initial condition will be used.)
      BlockSubstitutions : []
      Options            : [1x1 linearize.LinearizeOptions]
Открыть скрипт

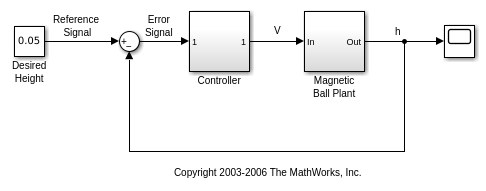

Предположим, что вы хотите линеаризовать magball модель и получить передаточную функцию от ссылочного входа до объекта выход. Добавьте сигналы, происходящие в Desired Height и Magnetic Ball Plant блоки как анализ указывают на slLinearizer интерфейс.

Откройте magball модель.

mdl = 'magball';
open_system(mdl);

Создайте slLinearizer интерфейс для модели.

sllin = slLinearizer(mdl);

Добавьте сигналы, происходящие в Design Height и Magnetic Ball Plant блоки как аналитические точки sllin. Оба сигнала порождают в первом (и только) порт аналогичных блоков.

blk = {'magball/Desired Height','magball/Magnetic Ball Plant'};
port_num = [1 1];
addPoint(sllin,blk,port_num);
Открыть скрипт

Откройте scdbusselection модель.

mdl = 'scdbusselection';
open_system(mdl);

Создайте slLinearizer интерфейсная модель.

sllin = slLinearizer(mdl);

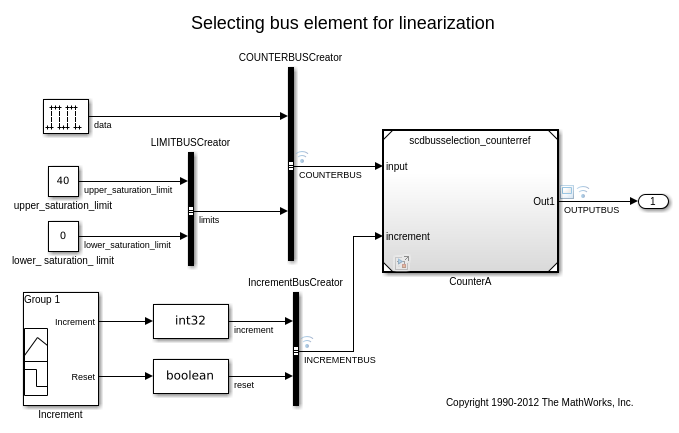

COUNTERBUS сигнал scdbusselection содержит несколько элементов шины. Добавьте upper_saturation_limit и data соедините шиной элементы, когда анализ указывает на sllin. При добавлении элементов во вложенной структуре шины используйте запись через точку, чтобы получить доступ к элементам вложенной шины, например, limits.upper_saturation_limit.

blk = {'scdbusselection/COUNTERBUSCreator','scdbusselection/COUNTERBUSCreator'};
port_num = [1 1];
bus_elem_name = {'limits.upper_saturation_limit','data'};
addPoint(sllin,blk,port_num,bus_elem_name);

Оба элемента шины порождают в первом (и только) порт scdbusselection/COUNTERBUSCreator блок. Поэтому blk и port_num повторите тот же элемент дважды.

Входные параметры

свернуть все

Интерфейс к модели Simulink в виде любого slLinearizer взаимодействуйте через интерфейс или slTuner интерфейс.

Аналитическая точка, чтобы добавить к списку анализа указывает для sВ виде:

  • Вектор символов или строка — идентификатор Сигнала, который может быть любым следующим:

    • Имя сигнала, например, 'torque'

    • Блок path для блока с одним выходным портом, например, 'Motor/PID'

    • Путь к блоку и порту, порождающему сигнал, например, 'Engine Model/1' или 'Engine Model/torque'

  • Массив ячеек из символьных векторов или массив строк — Задают несколько идентификаторов сигнала.

  • Вектор из объектов ввода-вывода линеаризации — Использование linio создать pt. Например:

    pt(1) = linio('scdcascade/setpoint',1)
pt(2) = linio('scdcascade/Sum',1,'output')

    Здесь, pt(1) задает вход и pt(2) задает выход. Интерфейс добавляет все сигналы, заданные pt и игнорирует типы ввода-вывода. Интерфейс также добавляет весь 'loopbreak' введите сигналы как постоянные открытия.

Блок path, идентифицирующий блок, где аналитическая точка происходит в виде a:

  • Вектор символов или строка, чтобы задать одну точку, например, blk = 'scdcascade/C1'.

  • Массив ячеек из символьных векторов или массив строк, чтобы задать несколько точек, например, blk = {'scdcascade/C1','scdcascade/Sum'}.

blk, port_num, и bus_elem_name (если задано), должен иметь тот же размер.

Порт, где аналитическая точка происходит в виде a:

  • Положительное целое число, чтобы задать одну точку, например, port_num = 1.

  • Вектор из положительных целых чисел, чтобы задать несколько точек, например, port_num = [1 1].

blk, port_num, и bus_elem_name (если задано), должен иметь тот же размер.

Соедините шиной имя элемента в виде a:

  • Вектор символов или строка, чтобы задать одну точку, например, bus_elem_name = 'data'.

  • Массив ячеек из символьных векторов или массив строк, чтобы задать несколько точек, например, bus_elem_name = {'limits.upper_saturation_limit','data'}.

blk, port_num, и bus_elem_name (если задано), должен иметь тот же размер.

Больше о

свернуть все

Аналитические точки

Analysis points, используемый slLinearizer и slTuner интерфейсы, идентифицируйте местоположения в модели, которые важны для линейного анализа и настройки системы управления. Вы используете аналитические точки в качестве входных параметров к командам линеаризации, такой как getIOTransfer, getLoopTransfer, getSensitivity, и getCompSensitivity. Как входные параметры к командам линеаризации, аналитические точки могут задать любой разомкнутый контур или передаточную функцию с обратной связью в модели. Можно также использовать аналитические точки, чтобы задать конструктивные требования при настройке систем управления с помощью команд такой как systune.

Location относится к определенному выходному порту блока в модели или к элементу шины в таком выходном порту. Для удобства можно использовать имя сигнала, который происходит из этого порта, чтобы относиться к аналитической точке.

Можно добавить, что анализ указывает на slLinearizer или slTuner интерфейсы, когда вы создаете интерфейс. Например:

s = slLinearizer('scdcascade',{'u1','y1'});

В качестве альтернативы можно использовать addPoint команда.

Просмотреть все аналитические точки s, введите s в командной строке, чтобы отобразить интерфейсное содержимое. Для каждой аналитической точки s, отображение включает имя блока и номер порта и имя сигнала, который происходит в этой точке. Можно также программно получить список всего аналитического использования точек getPoints.

Для получения дополнительной информации о том, как можно использовать аналитические точки, смотрите представляющего интерес Марка Сигнэлса для Анализа и проектирования Системы управления и представляющего интерес Марка Сигнэлса для Пакетной Линеаризации.

Постоянные открытия

Permanent openings, используемый slLinearizer и slTuner интерфейсы, идентифицируйте местоположения в модели, где программное обеспечение повреждает поток сигналов. Программное обеспечение осуществляет эти открытия для линеаризации и настройку. Используйте постоянные открытия, чтобы изолировать определенный компонент модели. Предположим, что у вас есть крупномасштабная модель, получая динамику самолета, и вы хотите выполнить линейный анализ корпуса только. Можно использовать постоянные открытия, чтобы исключить все другие компоненты модели. Другой пример - когда вы расположили каскадом циклы в своей модели, и вы хотите анализировать определенный цикл.

Location относится к определенному выходному порту блока в модели. Для удобства можно использовать имя сигнала, который происходит из этого порта, чтобы относиться к открытию.

Можно добавить постоянные открытия в slLinearizer или slTuner интерфейсы, когда вы создаете интерфейс или при помощи addOpening команда. Чтобы удалить местоположение из списка постоянных открытий, используйте removeOpening команда.

Просмотреть все открытия s, введите s в командной строке, чтобы отобразить интерфейсное содержимое. Для каждого постоянного открытия s, отображение включает имя блока и номер порта и имя сигнала, который происходит в этом местоположении. Можно также программно получить список всего постоянного использования открытий цикла getOpenings.
