Выполнение в MATLAB

Выполните автономный Stateflow^® графики как объекты в MATLAB^®

Спроектируйте логику при помощи диаграмм состояний и выполните ту логику как программы MATLAB. Выполнитесь и модульный тест ваш график в редакторе Stateflow. Управляйте поведением пользовательских интерфейсов и приложений обработки данных через ваш график.

Функции

развернуть все

Функции Stateflow

`Stateflow.exportAsClass`	Экспортируйте класс MATLAB для автономной диаграммы
`Stateflow.exportToVersion`	Экспортируйте автономную диаграмму для использования в предыдущей версии Stateflow

Синтаксис Stateflow

развернуть все

Графические объекты

Self-Loop Transitions

History Junctions

Операторы

Обнаружение изменений

hasChanged	Обнаружьте изменение в данных начиная с последнего временного шага
hasChangedFrom	Обнаружьте изменение в данных из заданного значения
hasChangedTo	Обнаружьте изменение в данных к заданному значению

Временная логика

after	Выполните график после того, как событие широковещательно передаст или требуемое время
at	Выполните график в широковещательной передаче события или требуемое время
count	Стройте диаграмму выполнения, во время которого условие допустимо
elapsed	Время начиная с состояния стало активным
every	Выполните график равномерно
temporalCount	Количество событий, выполнения графика, или время начиная с состояния стало активным

Темы

Создайте диаграммы Stateflow для выполнения как объекты MATLAB

Сохраните автономные диаграммы Stateflow за пределами Simulink^® модели.

Выполнитесь и объекты диаграммы Stateflow модульного теста

Запустите диаграммы Stateflow в MATLAB или через редактора Stateflow.

Отладьте автономную диаграмму Stateflow

Прервите выполнение, чтобы продвинуться посредством каждого действия в диаграмму Stateflow.

Выполните объекты диаграммы Stateflow через скрипты и модели

Создайте скрипт MATLAB или модель Simulink, которая вызывает автономную диаграмму Stateflow.

Преобразуйте код MATLAB в блок-схемы Stateflow

Произведите блок-схемы из своего кода MATLAB.

Сопутствующая информация

Используя Stateflow, чтобы обеспечить логику для приложения MATLAB

Рекомендуемые примеры

Design Human-Machine Interface Logic by Using Stateflow Charts

Спроектируйте логику человеко-машинного интерфейса при помощи диаграмм Stateflow

Смоделируйте логику графического интерфейса пользователя в автономной диаграмме Stateflow.

Открытый пример

Model a Communications Protocol by Using Chart Objects

Смоделируйте коммуникационный протокол при помощи объектов диаграммы

Используйте автономную диаграмму Stateflow®, чтобы смоделировать компонент кадровой синхронизации и обнаружения символа в системе связи. Автономные диаграммы реализуют классическую семантику графика с MATLAB® как язык действия. Можно программировать график при помощи полной функциональности MATLAB, включая те функции, которые ограничиваются для генерации кода в Simulink®. Для получения дополнительной информации смотрите, Создают диаграммы Stateflow для Выполнения как объекты MATLAB.

Открытый пример

Implement a Financial Strategy by Using Stateflow

Реализуйте финансовую стратегию при помощи Stateflow

Используйте автономную диаграмму Stateflow®, чтобы смоделировать финансовую торговую стратегию, известную как Полосы Боллинджера. Автономные диаграммы реализуют классическую семантику графика с MATLAB® как язык действия. Можно программировать график при помощи полной функциональности MATLAB, включая те функции, которые ограничиваются для генерации кода в Simulink®. Для получения дополнительной информации смотрите, Создают диаграммы Stateflow для Выполнения как объекты MATLAB.

Открытый график

Model a Fitness App by Using Standalone Charts

Смоделируйте приложение фитнеса при помощи автономных диаграмм

Реализуйте средство отслеживания фитнеса при помощи нескольких автономных диаграмм и приложения MATLAB.

Открытый пример

Model Bluetooth Low Energy Link Layer Using Stateflow

Bluetooth модели низкий энергетический слой ссылки Используя Stateflow

Используйте автономную диаграмму Stateflow®, чтобы смоделировать конечный автомат в Bluetooth® низкая энергия (BLE) слой ссылки.

Открытый пример

Automate Control of Intelligent Vehicles by Using Stateflow Charts

Автоматизируйте управление интеллектуальных транспортных средств при помощи диаграмм Stateflow

Смоделируйте магистральный сценарий с интеллектуальными транспортными средствами, которыми управляет та же логика решения. Каждое транспортное средство определяет, когда убыстриться, замедлиться, или перестроиться на другую полосу на основе логики, заданной автономной диаграммой Stateflow®. Поскольку условия движения (включая относительное положение и скорость соседних транспортных средств) отличаются от транспортного средства до транспортного средства, отдельные объекты диаграммы в MATLAB® управляют отдельными транспортными средствами на магистрали.

Открытый пример

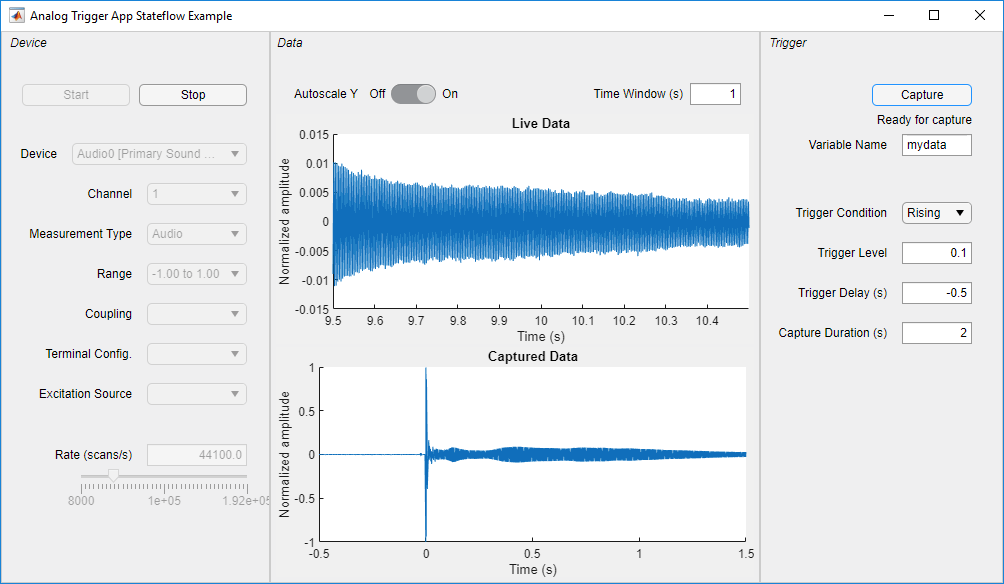

Create an App for Analog Triggered Data Acquisition by Using Stateflow Charts

Создайте приложение для аналогового инициированного сбора данных при помощи диаграмм Stateflow

Создайте инициированное аналогом приложение сбора данных при помощи Stateflow, Data Acquisition Toolbox™ и App Designer.

Открытое приложение

Pick-and-Place Workflow Using Stateflow for MATLAB

Рабочий процесс Pick-Place Используя Stateflow для MATLAB

Setup сквозной выбор и рабочий процесс места для автоматизированного манипулятора как KINOVA® Gen3.
