Шаг 1. Задайте уравнения и переменные

Система уравнений ДАУ:

Задайте независимые переменные и переменные состояния при помощи syms.

syms x(t) y(t) T(t) m r g

Задайте уравнения при помощи == оператор.

eqn1 = m*diff(x(t), 2) == T(t)/r*x(t);
eqn2 = m*diff(y(t), 2) == T(t)/r*y(t) - m*g;
eqn3 = x(t)^2 + y(t)^2 == r^2;
eqns = [eqn1 eqn2 eqn3];

Поместите переменные состояния в вектор-столбец. Сохраните количество исходных переменных для ссылки.

vars = [x(t); y(t); T(t)];
origVars = length(vars);

Шаг 2. Уменьшайте дифференциальный порядок

Дифференциальный порядок системы ДАУ является самым высоким дифференциальным порядком своих уравнений. Чтобы решить ДАУ с помощью MATLAB, дифференциальный порядок должен уменьшаться до 1. Здесь, первые и вторые уравнения имеют производные второго порядка x(t) и y(t). Таким образом дифференциальным порядком является 2.

Уменьшайте систему до системы первого порядка при помощи reduceDifferentialOrder. reduceDifferentialOrder функционируйте производные замен с новыми переменными, такими как Dxt(t) и Dyt(t). Правая сторона выражений в eqns 0.

[eqns,vars] = reduceDifferentialOrder(eqns,vars)

eqns =
$$\left(\begin{array}{c}m\hspace{0.17em}\frac{\partial }{\partial t}\mathrm{ }\mathrm{Dxt}\left(t\right)-\frac{T\left(t\right)\hspace{0.17em}x\left(t\right)}{r}\\ g\hspace{0.17em}m+m\hspace{0.17em}\frac{\partial }{\partial t}\mathrm{ }\mathrm{Dyt}\left(t\right)-\frac{T\left(t\right)\hspace{0.17em}y\left(t\right)}{r}\\ -r^2+{x\left(t\right)}^2+{y\left(t\right)}^2\\ \mathrm{Dxt}\left(t\right)-\frac{\partial }{\partial t}\mathrm{ }x\left(t\right)\\ \mathrm{Dyt}\left(t\right)-\frac{\partial }{\partial t}\mathrm{ }y\left(t\right)\end{array}\right)$$

vars =
$$\left(\begin{array}{c}x\left(t\right)\\ y\left(t\right)\\ T\left(t\right)\\ \mathrm{Dxt}\left(t\right)\\ \mathrm{Dyt}\left(t\right)\end{array}\right)$$

Шаг 3. Уменьшайте дифференциальный индекс с reduceDAEToODE

Уменьшать дифференциальный индекс ДАУ, описанных eqns и vars, используйте reduceDAEToODE. Уменьшать индекс, reduceDAEToODE добавляют новые переменные и уравнения к системе. reduceDAEToODE также возвращает ограничения, которые являются условиями, что справка находит, что начальные значения гарантируют, что получившиеся ОДУ равны начальным ДАУ.

[ODEs,constraints] = reduceDAEToODE(eqns,vars)

ODEs =
$$\left(\begin{array}{c}\mathrm{Dxt}\left(t\right)-\frac{\partial }{\partial t}\mathrm{ }x\left(t\right)\\ \mathrm{Dyt}\left(t\right)-\frac{\partial }{\partial t}\mathrm{ }y\left(t\right)\\ m\hspace{0.17em}\frac{\partial }{\partial t}\mathrm{ }\mathrm{Dxt}\left(t\right)-\frac{T\left(t\right)\hspace{0.17em}x\left(t\right)}{r}\\ m\hspace{0.17em}\frac{\partial }{\partial t}\mathrm{ }\mathrm{Dyt}\left(t\right)-\frac{T\left(t\right)\hspace{0.17em}y\left(t\right)-g\hspace{0.17em}m\hspace{0.17em}r}{r}\\ -\left(4\hspace{0.17em}T\left(t\right)\hspace{0.17em}y\left(t\right)-2\hspace{0.17em}g\hspace{0.17em}m\hspace{0.17em}r\right)\hspace{0.17em}\frac{\partial }{\partial t}\mathrm{ }y\left(t\right)-\left(2\hspace{0.17em}{x\left(t\right)}^2+2\hspace{0.17em}{y\left(t\right)}^2\right)\hspace{0.17em}\frac{\partial }{\partial t}\mathrm{ }T\left(t\right)-4\hspace{0.17em}T\left(t\right)\hspace{0.17em}x\left(t\right)\hspace{0.17em}\frac{\partial }{\partial t}\mathrm{ }x\left(t\right)-4\hspace{0.17em}m\hspace{0.17em}r\hspace{0.17em}\mathrm{Dxt}\left(t\right)\hspace{0.17em}\frac{\partial }{\partial t}\mathrm{ }\mathrm{Dxt}\left(t\right)-4\hspace{0.17em}m\hspace{0.17em}r\hspace{0.17em}\mathrm{Dyt}\left(t\right)\hspace{0.17em}\frac{\partial }{\partial t}\mathrm{ }\mathrm{Dyt}\left(t\right)\end{array}\right)$$

constraints =
$$\left(\begin{array}{c}-2\hspace{0.17em}m\hspace{0.17em}r\hspace{0.17em}{\mathrm{Dxt}\left(t\right)}^2-2\hspace{0.17em}m\hspace{0.17em}r\hspace{0.17em}{\mathrm{Dyt}\left(t\right)}^2-2\hspace{0.17em}T\left(t\right)\hspace{0.17em}{x\left(t\right)}^2-2\hspace{0.17em}T\left(t\right)\hspace{0.17em}{y\left(t\right)}^2+2\hspace{0.17em}g\hspace{0.17em}m\hspace{0.17em}r\hspace{0.17em}y\left(t\right)\\ r^2-{x\left(t\right)}^2-{y\left(t\right)}^2\\ 2\hspace{0.17em}\mathrm{Dxt}\left(t\right)\hspace{0.17em}x\left(t\right)+2\hspace{0.17em}\mathrm{Dyt}\left(t\right)\hspace{0.17em}y\left(t\right)\end{array}\right)$$

Шаг 4. ОДУ к Указателям на функции для ode15s и ode23t

От выхода reduceDAEToODE, у вас есть вектор из уравнений в ODEs и вектор из переменных в vars. Использовать ode15s или ode23t, вам нужны два указателя на функцию: одно представление большой матрицы системы ОДУ и другого представления вектора, содержащего правые стороны уравнений большой матрицы. Эти указатели на функцию являются эквивалентным представлением большой матрицы системы ОДУ где M (t, y (t)) y’ (t) = f (t, y (t)).

Найдите эти указатели на функцию при помощи massMatrixForm получить большую матрицу massM (M в уравнении) и правые стороны f.

[massM,f] = massMatrixForm(ODEs,vars)

massM =
$$\left(\begin{array}{ccccc}-1& 0& 0& 0& 0\\ 0& -1& 0& 0& 0\\ 0& 0& 0& m& 0\\ 0& 0& 0& 0& m\\ -4\hspace{0.17em}T\left(t\right)\hspace{0.17em}x\left(t\right)& 2\hspace{0.17em}g\hspace{0.17em}m\hspace{0.17em}r-4\hspace{0.17em}T\left(t\right)\hspace{0.17em}y\left(t\right)& -2\hspace{0.17em}{x\left(t\right)}^2-2\hspace{0.17em}{y\left(t\right)}^2& -4\hspace{0.17em}m\hspace{0.17em}r\hspace{0.17em}\mathrm{Dxt}\left(t\right)& -4\hspace{0.17em}m\hspace{0.17em}r\hspace{0.17em}\mathrm{Dyt}\left(t\right)\end{array}\right)$$

f =
$$\left(\begin{array}{c}-\mathrm{Dxt}\left(t\right)\\ -\mathrm{Dyt}\left(t\right)\\ \frac{T\left(t\right)\hspace{0.17em}x\left(t\right)}{r}\\ \frac{T\left(t\right)\hspace{0.17em}y\left(t\right)-g\hspace{0.17em}m\hspace{0.17em}r}{r}\\ 0\end{array}\right)$$

Уравнения в ODEs может содержать символьные параметры, которые не заданы в векторе из переменных vars. Найдите эти параметры при помощи setdiff на выходе symvar от ODEs и vars.

pODEs = symvar(ODEs);
pvars = symvar(vars);
extraParams = setdiff(pODEs, pvars)

extraParams = $$\left(\begin{array}{ccc}g& m& r\end{array}\right)$$

Дополнительными параметрами, которые необходимо задать, является массовый m, радиус r, и ускорение свободного падения g.

Преобразуйте massM и f к указателям на функцию с помощью odeFunction. Задайте дополнительные символьные параметры как дополнительные входные параметры к odeFunction.

massM = odeFunction(massM, vars, m, r, g);
f = odeFunction(f, vars, m, r, g);

Остальная часть рабочего процесса является чисто числовой. Установите значения параметров и замените значениями параметров в DAEs и constraints.

m = 1;
r = 1;
g = 9.81;
ODEsNumeric = subs(ODEs);
constraintsNumeric = subs(constraints);

Создайте указатель на функцию, подходящий для входа к ode15s или ode23s.

M = @(t,Y) massM(t,Y,m,r,g);
F = @(t,Y) f(t,Y,m,r,g);

Шаг 5. Начальные условия для ode15s и ode23t

Решатели требуют начальных значений для всех переменных в указателе на функцию. Найдите начальные значения, которые удовлетворяют уравнениям при помощи MATLAB® decic функция. decic принимает предположения (который не может удовлетворить уравнениям) для начальных условий, и пытается найти удовлетворительные начальные условия с помощью тех предположений. decic может перестать работать, в этом случае необходимо вручную предоставить сопоставимые начальные значения для проблемы.

Во-первых, проверяйте переменные в vars.

vars

vars =
$$\left(\begin{array}{c}x\left(t\right)\\ y\left(t\right)\\ T\left(t\right)\\ \mathrm{Dxt}\left(t\right)\\ \mathrm{Dyt}\left(t\right)\end{array}\right)$$

Здесь, Dxt(t) первая производная x(t), и так далее. В 5 существует 5 переменных- 1 вектор. Поэтому предположениями для начальных значений переменных и их производных должен также быть 5- 1 векторы.

Примите, что начальное угловое смещение маятника составляет 30 ° или pi/6, и источник координат в точке приостановки маятника. Учитывая, что мы использовали радиус r из 1, начальное горизонтальное положение x(t) r*sin(pi/6). Начальное вертикальное положение y(t) -r*cos(pi/6). Задайте эти начальные значения переменных в векторном y0est.

Произвольно установите начальные значения остающихся переменных и их производных к 0. Это не хорошие предположения. Однако они достаточны для этой проблемы. В вашей проблеме, если decic ошибки, затем обеспечьте лучшие предположения и обратитесь к decic страница.

y0est = [r*sin(pi/6); -r*cos(pi/6); 0; 0; 0];
yp0est = zeros(5,1);

Создайте набор опции, который содержит большую матрицу M из системы и задает числовые допуски к числовому поиску.

opt = odeset('Mass', M, 'RelTol', 10.0^(-7), 'AbsTol' , 10.0^(-7));

Найдите начальные значения сопоставимыми с системой ОДУ и с алгебраическими ограничениями при помощи decic. Параметр [1,0,0,0,1] в этом вызове функции фиксирует первое и последний элемент в y0est, так, чтобы decic не изменяет их во время числового поиска. Здесь, эта фиксация необходима, чтобы гарантировать decic находит удовлетворительные начальные условия.

[y0, yp0] = decic(ODEsNumeric, vars, constraintsNumeric, 0,...
                y0est, [1,0,0,0,1], yp0est, opt)

y0 = 5×1

    0.5000
   -0.8660
   -8.4957
         0
         0

yp0 = 5×1

         0
         0
         0
   -4.2479
   -2.4525

Теперь создайте набор опции, который содержит большую матрицу M из системы и векторного yp0 из сопоставимых начальных значений для производных. Вы будете использовать этот набор опции при решении системы.

opt = odeset(opt, 'InitialSlope', yp0);

Шаг 6. Решите систему ОДУ с ode15s или ode23t

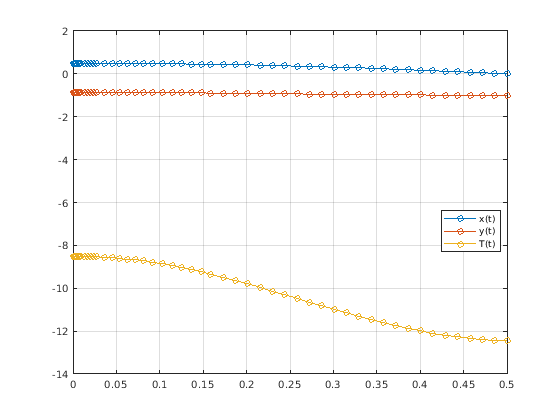

Решите систему, объединяющуюся по отрезку времени 0 ≤ t≤ 0.5 . Добавьте линии сетки и легенду к графику. Используйте ode23s заменяя ode15s с ode23s.

[tSol,ySol] = ode15s(F, [0, 0.5], y0, opt);
plot(tSol,ySol(:,1:origVars),'-o')

for k = 1:origVars
  S{k} = char(vars(k));
end

legend(S, 'Location', 'Best')
grid on

Решите систему для различных значений параметров путем устанавливания нового значения и регенерации указателя на функцию и начальных условий.

Установите r к 2 и повторите шаги.

r = 2;

ODEsNumeric = subs(ODEs);
constraintsNumeric = subs(constraints);
M = @(t,Y) massM(t,Y,m,r,g);
F = @(t,Y) f(t,Y,m,r,g);

y0est = [r*sin(pi/6); -r*cos(pi/6); 0; 0; 0];
opt = odeset('Mass', M, 'RelTol', 10.0^(-7), 'AbsTol' , 10.0^(-7));
[y0, yp0] = decic(ODEsNumeric, vars, constraintsNumeric, 0,...
		 y0est, [1,0,0,0,1], yp0est, opt);

opt = odeset(opt, 'InitialSlope', yp0);

Решите систему для нового значения параметров.

[tSol,ySol] = ode15s(F, [0, 0.5], y0, opt);
plot(tSol,ySol(:,1:origVars),'-o')

for k = 1:origVars
  S{k} = char(vars(k));
end

legend(S, 'Location', 'Best')
grid on
