Image Pad

Заполните изображение путем добавления строк, столбцов или обоих

расширьте все на странице

Библиотека:
Computer Vision Toolbox / Утилиты

Описание

Блок Image Pad расширяет размерности изображения путем дополнения его строк, столбцов или обоих.

Порты

Входной параметр

развернуть все

`I` — Введите изображение
матрица | массив

Введите изображение в виде M-by-N матрица или M-by-N-by-P массив, где P является количеством цветных плоскостей во входном изображении.

`PVal` — Заполните значение
скаляр

Заполните значение в виде скаляра. Блок использует это значение для каждого элемента строк или столбцов, добавленных к входному изображению.

Зависимости

Чтобы включить этот порт, установите параметр Method на Constant и параметр Pad value source к Input port.

Вывод

развернуть все

`Port_1` — Выходное изображение
матрица | массив

Выходное изображение, возвращенное как заполненная матрица или массив. Размерности выходного изображения заданы параметром Specify.

Параметры

развернуть все

`Method` — Дополнение метода
`Constant` (значение по умолчанию) | `Replicate` | `Symmetric` | `Circular`

Заполните изображение с помощью одного из этих методов:

Constant — Заполните изображение постоянным значением. Смотрите Клавиатуру с Постоянным значением.
Replicate — Заполните изображение путем повторения значений границы входного изображения. Смотрите Клавиатуру путем Повторения Значений Границы.
Symmetric — Заполните изображение с помощью зеркального отображения входных данных. Смотрите Клавиатуру с Зеркальным отображением.
Circular — Заполните изображение с помощью кругового повторения элементов во входном изображении. Смотрите, что Клавиатура Использует Круговое Повторение Элементов.

`Pad value source` — Источник постоянного значения клавиатуры
`Specify via dialog` (значение по умолчанию) | `Input port`

Задайте дополнительный источник как Specify via dialog или Input port.

Specify via dialog — Задайте значение клавиатуры с помощью параметра Pad Value.
Input port — Задайте значение клавиатуры с помощью входного порта PVal.

Зависимости

Чтобы включить этот параметр, установите параметр Method на Constant.

`Pad value` — Заполните значение
0 (значение по умолчанию) | скаляр

Задайте скалярное значение, которым можно заполнить изображение.

Зависимости

Чтобы включить этот параметр, установите параметр Method на Constant и параметр Pad value source к Specify via dialog.

`Specify` — Дополнение формата спецификации размера
`Pad size` (значение по умолчанию) | `Output size`

Выберите, как задать размер дополнения изображений из этих двух опций:

Pad size — Задайте количество столбцов и строк, которыми можно заполнить изображение, с помощью Number of added columns и параметров Number of added rows, соответственно.
Output size — Задайте размер заполненного выходного изображения с помощью комбинации Output row mode, Number of output rows, Output column mode и параметров Number of output columns.

`Add columns to` — Столбец, дополняющий местоположение
`Left` (значение по умолчанию) | `Right` | `Both left and right` | `No padding`

Выберите, который стороны входа отображают, чтобы заполнить дополнительными столбцами:

Left — Добавьте столбцы в левую сторону входного изображения.
Right — Добавьте столбцы в правую сторону входного изображения.
Both left and right — Добавьте столбцы в обоих левые и правые стороны входного изображения.
No padding — Не добавляйте столбцы во входное изображение.

`Output column mode` — Выведите метод калибровки столбца
`User-specified` (значение по умолчанию) | `Next power of two`

Задайте количество столбцов в выходном изображении с помощью одной из этих опций:

User-specified — Задайте количество столбцов в выходном изображении с помощью параметра Number of output columns.
Next power of two — Добавьте столбцы во входное изображение, пока общее количество столбцов не будет степенью двойки.

Зависимости

Чтобы включить этот параметр, установите параметр Specify на Output size.

`Number of output columns` — Количество столбцов в выходном изображении
10 (значение по умолчанию) | положительное целое число

Задайте количество столбцов в выходном изображении как положительный целочисленный M. Если значение этого параметра меньше количества столбцов во входном изображении, то выходное изображение содержит только последние столбцы M входного изображения.

Зависимости

Чтобы включить этот параметр, установите параметр Specify на Output size и параметр Output column mode к User-specified.

`Number of added columns` — Количество столбцов добавляется к входному изображению
2 (значение по умолчанию) | положительное целое число | двухэлементный вектор из положительных целых чисел

Задайте сколько столбцов, чтобы добавить к входному сигналу. Поведение этого параметра изменяется в зависимости от того, дополняете ли вы только одну сторону или обе стороны изображения.

Add columns to	Number of added columns	Описание
`Left`	P	Добавьте столбцы P в левую сторону входного изображения.
`Right`	Q	Добавьте столбцы Q в правую сторону входного изображения.
`Both left and right`	[P Q]	Добавьте столбцы P в левую сторону и столбцы Q к правой стороне входного изображения.

Зависимости

Чтобы включить этот параметр, установите параметр Specify на Pad size и Add columns к параметру к Left, Right, или Both left and right.

`Add rows to` — Дополнительное местоположение строки
`Top` (значение по умолчанию) | `Bottom` | `Both top and bottom` | `No padding`

Выберите, который стороны входа отображают, чтобы заполнить дополнительными строками:

Top — Добавьте строки в верхнюю часть входного изображения.
Bottom — Добавьте строки в нижнюю часть входного изображения.
Both top and bottom — Добавьте строки в обоих верх и низ входного изображения.
No padding — Не добавляйте строки во входное изображение.

`Output row mode` — Выведите метод калибровки строки
`User-specified` (значение по умолчанию) | `Next power of two`

Задайте количество строк в выходном изображении с помощью одной из этих опций:

User-specified — Задайте количество строк в выходном изображении с помощью параметра Number of output rows.
Next power of two — Добавьте строки во входное изображение, пока общее количество строк не будет степенью двойки.

Зависимости

Чтобы включить этот параметр, установите параметр Specify на Output size.

`Number of output rows` — Количество строк в выходном изображении
12 (значение по умолчанию) | положительное целое число

Задайте количество строк в выходном изображении как положительный целочисленный N. Если значение этого параметра меньше количества строк во входном изображении, то выходное изображение содержит только последние строки N входного изображения.

Зависимости

Чтобы включить этот параметр, установите параметр Specify на Output size и параметр Output row mode к User-specified.

`Number of added rows` — Количество строк добавляется к входному изображению
[2 3] (значение по умолчанию) | положительное целое число | двухэлементный вектор из положительных целых чисел

Задайте сколько строк, чтобы добавить к входному сигналу. Поведение этого параметра изменяется в зависимости от того, дополняете ли вы только одну сторону или обе стороны изображения.

Add rows to	Number of added rows	Описание
`Top`	R	Добавьте строки R в верхнюю часть входного изображения.
`Bottom`	S	Добавьте строки S в нижнюю часть входного изображения.
`Both top and bottom`	[R S]	Добавьте строки R в верхнюю часть и строки S к нижней части входного изображения.

Зависимости

Чтобы включить этот параметр, установите параметр Specify на Pad size и Add rows к параметру к Top, Bottom, или Both top and bottom.

`Action when truncation occurs` — Действие, когда входной сигнал является усеченным
`None` (значение по умолчанию) | `Warning` | `Error`

Можно задать, как блок ведет себя, когда входной сигнал является усеченным как одна из этих опций:

None — Не уведомляет вас, когда сигнал является усеченным.
Warning — Отображает предупреждающее сообщение в MATLAB^® командное окно, когда входной сигнал является усеченным.
Error — Отображает ошибочное диалоговое окно и отключает симуляцию, когда входной сигнал является усеченным.

Зависимости

Чтобы включить этот параметр, установите параметр Specify на Output size.

Примеры модели

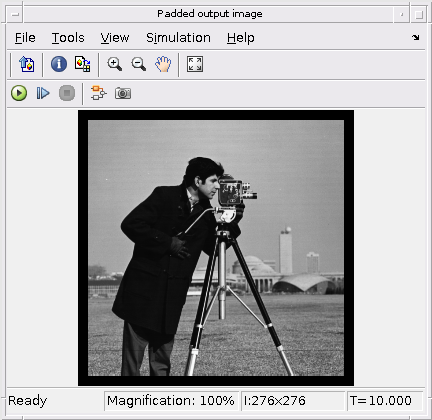

Заполните нули, чтобы отобразить

Добавьте строки и столбцы нулей к изображению при помощи дополнительной операции.

Характеристики блока

Типы данных	`Boolean` \| `double` \| `fixed point` \| `integer` \| `single`
Многомерные сигналы	`no`
Сигналы переменного размера	`no`

Больше о

развернуть все

Заполните постоянным значением

При дополнении изображения постоянным значением каждым элементом строк и столбцов, которые блок Image Pad добавляет во входное изображение, является заданное скалярное значение.

Если вы хотите заполнить каждый свой входной сигнал с тремя начальными значениями, равными 0, и это - то, как ваш входной сигнал задан:

Задайте эти параметры для блока Image Pad:

Method — Constant
Pad value source — Specify via dialog
Pad value — 0
Определение Выходного размера
Add columns to — Left
Output column mode — User-specified
Number of output columns — 6
Add rows to — No padding

Блок Image Pad выводит этот сигнал:

Клавиатура путем повторения значений границы

При дополнении изображения набором параметров Method к Replicate, блок Image Pad реплицирует значения границы входного сигнала через все направления.

Если вы хотите заполнить свой входной сигнал его значениями границы, и это - то, как ваш входной сигнал задан:

Задайте эти параметры для блока Image Pad:

Method — Replicate
Specify — Pad size
Add columns to — Both left and right
Number of added columns — 2
Add rows to — Both top and bottom
Number of added rows = [1 3]

Блок Image Pad выводит этот сигнал:

Значения границы входного сигнала реплицированы в верхнюю часть, нижнюю часть, оставленную, и право на входной сигнал, так, чтобы выход был 7 7 матрица. Значения в углах этой выходной матрицы определяются путем тиражирования значений границы матриц на верхней части, нижней части, оставленной, и правые стороны исходного входного сигнала.

Заполните зеркальным отображением

При дополнении изображения набором параметров Method к Symmetric, блок Image Pad инвертирует исходную входную матрицу и каждую матрицу, которую это создает, чтобы заполнить через все направления входного сигнала.

Если вы хотите заполнить свой входной сигнал с помощью его зеркального отображения, и это - то, как входной сигнал задан:

Задайте эти параметры для блока Image Pad:

Method — Symmetric
Specify — Pad size
Add columns to — Both left and right
Number of added columns — [5 6]
Add rows to — Both top and bottom
Number of added rows — 2

Блок Image Pad выводит этот сигнал:

Блок инвертирует исходную входную матрицу и каждую матрицу, которую это создает об их верхней части, нижней части, оставленной, и правые стороны, чтобы заполнить 7 13 выходной сигнал. Например, блок инвертирует входную матрицу о своей правой стороне, чтобы создать матрицу непосредственно с ее правой стороны от него, но щелчков что вторая матрица о ее нижней части, чтобы создать матрицу ниже его.

Заполните Используя круговое повторение элементов

При дополнении изображения набором параметров Method к Circular, блок Image Pad повторяет значения входного сигнала в круговом шаблоне через все направления.

Если вы хотите заполнить свой входной сигнал с помощью кругового повторения его значений, и это - то, как входной сигнал задан:

Задайте эти параметры для блока Image Pad:

Method — Circular
Определение Выходного размера
Add columns to — Both left and right
Number of output columns — 9
Add rows to — Both top and bottom
Number of output rows — 9

Блок Image Pad выводит этот сигнал:

Блок повторяет значения входного сигнала в круговом шаблоне, чтобы заполнить 9 9 выходную матрицу.

Расширенные возможности

Генерация кода C/C++
Генерация кода C и C++ с помощью Simulink® Coder™.

Смотрите также

Selector (Simulink) | Submatrix (DSP System Toolbox) | imcrop

Представленный в R2007a
