Заполните нули, чтобы отобразить

Этот пример использует:

Открытая модель

Этот пример показывает вам, как добавить строки и столбцы нулей к изображению при помощи дополнительной операции.

Модель в качестве примера

Откройте модель Simulink®.

modelname = 'ex_blkImagePad.slx';
open_system(modelname)

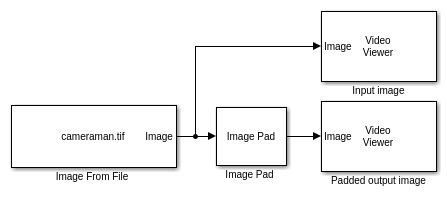

Эта модель читает входное изображение с помощью блока Image From File с набором параметров Имени файла к cameraman.tif.

Модель заполняет нули всем четырем сторонам входного изображения при помощи блока Image Pad этими параметрами:

  • Метод — Constant

  • Заполните источник значения — Specify via dialog

  • Заполните значение — 0

  • Задайте — Pad size

  • Добавьте столбцы в — Both left and right

  • Количество добавленных столбцов — [10,10]

  • Добавьте строки в — Both top and bottom

  • Количество добавленных строк — [10,10]

Симулируйте модель

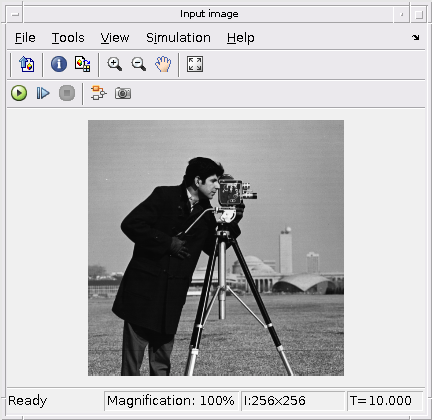

Запустите модель. Модель отображает входное изображение и дополненное нулем выходное изображение при помощи блока Video Viewer. Заполненные нули создают черную границу выходного изображения.

sim(modelname);
