plot

Постройте плоскость в окне рисунка

Синтаксис

plot(model)

plot(model,Name,Value)

Описание

H = plot(model) строит плоскость в пределах по осям текущей фигуры. H указатель на patch.

H = plot(model,Name,Value) включает дополнительные опции, заданные одним или несколькими Name,Value парные аргументы.

Примеры

свернуть все

Обнаружьте плоскость в облаке точек

Скрипт Open Live Script

Загрузите облако точек.

load('object3d.mat');

Отобразите облако точек.

figure
pcshow(ptCloud)
xlabel('X(m)')
ylabel('Y(m)')
zlabel('Z(m)')
title('Detect a plane in a point cloud')

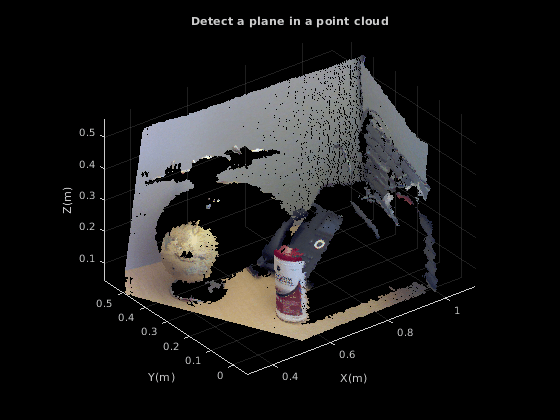

Figure contains an axes object. The axes object with title Detect a plane in a point cloud contains an object of type scatter.

Установите максимальное расстояние точки к плоскости (2 см) для плоского подбора кривой.

maxDistance = 0.02;

Установите вектор нормали плоскости.

referenceVector = [0, 0, 1];

Установите максимальное угловое расстояние (5 градусов).

maxAngularDistance = 5;

Обнаружьте таблицу в облаке точек и извлеките его.

model = pcfitplane(ptCloud,maxDistance,referenceVector,maxAngularDistance);

Постройте плоскость.

hold on
plot(model)

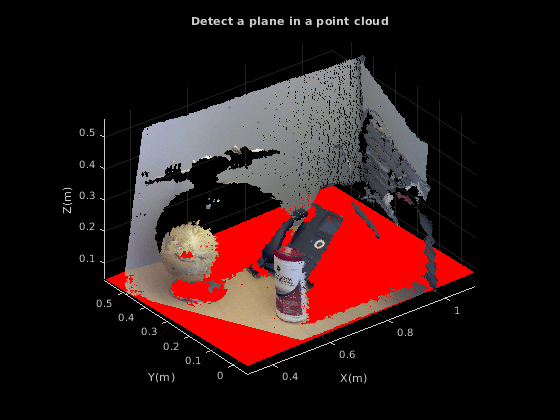

Figure contains an axes object. The axes object with title Detect a plane in a point cloud contains 2 objects of type scatter, patch.

Входные параметры

свернуть все

`model` — Параметрическая плоская модель
плоская модель

Параметрическая плоская модель возвращена planeModel.

Аргументы name-value

Задайте дополнительные разделенные запятой пары Name,Value аргументы. Name имя аргумента и Value соответствующее значение. Name должен появиться в кавычках. Вы можете задать несколько аргументов в виде пар имен и значений в любом порядке, например: Name1, Value1, ..., NameN, ValueN.

Пример: 'Color'R.

`Parent` — Выведите оси
`gca` (значение по умолчанию) | оси

Выведите оси в виде текущей системы координат для отображения визуализации.

`Color` — Цвет плоскости
`'red'` (значение по умолчанию) | 1 3 вектор RGB | краткое название цвета | длинное имя цвета

Цвет плоскости в виде 1 3 вектора RGB или короткого или длинного названия цвета.

Название цвета	Краткое название	Триплет RGB
`'red'`	`'r'`	[1 0 0]
`'green'`	`'g'`	[0 1 0]
`'blue'`	`'b'`	[0 0 1]
`'cyan'`	`'c'`	[0 1 1]
`'magenta'`	`'m'`	[1 0 1]
`'yellow'`	`'y'`	[1 1 0]
`'black'`	`'k'`	[0 0 0]
`'white'`	`'w'`	[1 1 1]
