Введение

Поиск Ячейки HDL LTE, Восстановление MIB HDL LTE и примеры готовых узлов LTE HDL SIB1 Восстановления требуют входной частоты дискретизации 30.72 членов Шотландского парламента. На практике частота дискретизации, представленная оборудованию, может отличаться от этого, например, из-за выбора решений разработки системы или компонентов. Поэтому преобразование частоты дискретизации может потребоваться, чтобы интегрировать эти приложения готовых узлов в большую систему. Модель, показанная в этом примере, преобразует от 125 членов Шотландского парламента в 30.72 членов Шотландского парламента, использующих два КИХ-Децимирующих фильтра и Неоплодотворенный конвертер уровня. Изменение уровня от 125 членов Шотландского парламента 30.72 членам Шотландского парламента было сознательно выбрано, потому что это не тривиально, чтобы реализовать, все же представляет пример типа изменения уровня, часто требуемого в радиоприемнике.

Обзор проекта конвертера частоты дискретизации

Преобразование от 125 членов Шотландского парламента 30.72 членам Шотландского парламента соответствует фактору изменения уровня 0,24576. Это реализовано с показанной цепью фильтра. Во-первых, входной сигнал подкошен два (i.e. изменение уровня 1/2) использование полуленточного фильтра. Затем Неоплодотворенный конвертер уровня используется, чтобы внести точную корректировку в частоту дискретизации на коэффициент 1565/1592 = 0.983. Наконец, КИХ-фильтр десятикратного уменьшения реализует финал decimate-two этап.

Причины позади этого выбора фильтров следующие:

В этом примере тактовая частота составляет 125 МГц, и входная частота дискретизации является 125 членами Шотландского парламента, поэтому никакое разделение ресурсов не реализовано на первом этапе фильтра. Этапы два и три имеют минимум двух циклов на доступную выборку, поэтому разделение ресурсов на коэффициент два реализовано в частях Неоплодотворенного Конвертера Уровня, и на итоговом КИХ-этапе децимации. Это приблизительно половины количество множителей, требуемых реализовывать эти этапы по сравнению с полностью параллельной реализацией.

Все этапы фильтра имеют допустимые сигналы ввода и вывода. Эти сигналы используются, чтобы представлять различные частоты дискретизации в цепи фильтра. Для конвертера уровня Фэрроу важно иметь допустимый выходной сигнал, потому что это реализует изменение уровня нецелого числа. Однако обеспечение допустимого входного сигнала в первой стадии означает, что не необходимо передать новые данные в конвертер частоты дискретизации на каждом цикле. Это релевантно в сценариях, где аппаратная тактовая частота больше входной частоты дискретизации.

Параметры верхнего уровня

Сконфигурируйте параметры верхнего уровня конвертера частоты дискретизации. FsADC входной уровень, в то время как FsLTERx норма выработки; то есть, вход к приемнику LTE. Fpass частота среза полосы пропускания и собирается в 10 МГц вместить максимальную возможную полосу пропускания LTE 20 МГц. Fstop установлен в уровень Найквиста, однако может быть настроен, если больше внеполосного отклонения сигнала требуется. Ast затухание в полосе задерживания в dBs и Ap желаемая сумма неравномерности в полосе пропускания.

FsADC   = 125e6;
FsLTERx = 30.72e6;
Fpass   = 10e6;
Fstop   = FsLTERx/2;
Ast     = 60;
Ap      = 0.1;

Неоплодотворенный конвертер уровня

Конвертер уровня Фэрроу состоит из с помощью (i) дробного фильтра задержки, реализованного с помощью структуры Фэрроу и (ii) управляющей логики, чтобы определить, когда сгенерировать выходные выборки, и с который выборка фазы. В этом примере Фэрроу дробный фильтр задержки аппроксимирует импульсную характеристику пользовательского прототипного фильтра с помощью набора 3-х полиномов порядка. Прототипный фильтр спроектирован, беря полосу пропускания сигнала и выходную частоту дискретизации во внимание, позволив длине фильтра быть минимизированным при предотвращении искажающий в сигнале интереса. Структура фильтра Фэрроу эквивалентна, который использовал в dsp.VariableIntegerDelay (DSP System Toolbox) и dsp.FarrowRateConverter (DSP System Toolbox) Системные объекты. Обратите внимание на то, что Системные объекты не использовались здесь, когда они не поддерживают генерацию HDL-кода от Simulink.

Задайте основные параметры конвертера уровня Фэрроу. numTaps количество касаний в каждом КИХ фиксированного коэффициента неоплодотворенной структуры. Это - также количество полиномов, используемых в приближении. FsIn и FsOut уровни ввода и вывода соответственно. Fsig полоса пропускания сигнала интереса. Фильтр спроектирован, чтобы не искажать в этой области. sps количество отсчетов на раздел (также известный как фактор сверхдискретизации) используемый при разработке прототипного фильтра.

farrow.numTaps = 6;
farrow.FsIn    = FsADC/2;
farrow.FsOut   = 2*FsLTERx;
farrow.Fsig    = Fpass;
farrow.sps     = 16;

Спроектируйте прототипный фильтр и аппроксимируйте его набором полиномов. Класс помощника под названием FarrowDesignUtils содержит набор методов, которые используются, чтобы проектировать и анализировать дробный фильтр задержки. Эти методы не будут обсуждены подробно. Обратитесь к исходному коду для получения дополнительной информации.

farrow.prototype   = FarrowDesignUtils.designFilterPrototype(farrow);
farrow.polynomials = FarrowDesignUtils.generatePolynomialCoefficients(farrow);

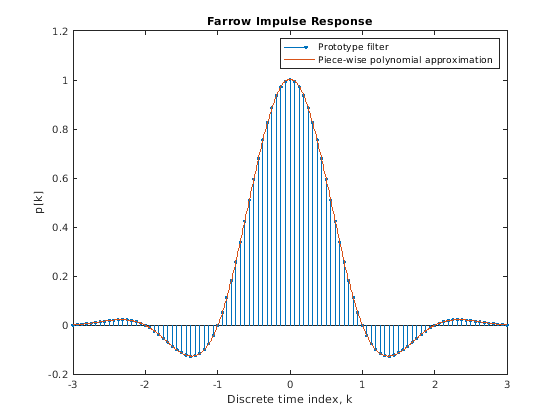

Оцените импульсную характеристику приближения и сравните его с прототипным фильтром. В целях визуализации реконструкция выполняется с 100 выборками на раздел в отличие от прототипного фильтра, который только содержит 16 выборок на раздел.

[protoInterp,ta] = FarrowDesignUtils.evaluateApproximation(farrow.polynomials,100);

srcPlots.FarrowIR = figure;
tp = ((0:length(farrow.prototype)-1) - floor(length(farrow.prototype)/2))/farrow.sps;
stem(tp,farrow.prototype,'.'); hold on;
plot(ta,protoInterp);

SRCTestUtils.setPlotNameAndTitle('Farrow Impulse Response');
ylabel('p[k]');
xlabel('Discrete time index, k');
legend('Prototype filter','Piece-wise polynomial approximation');

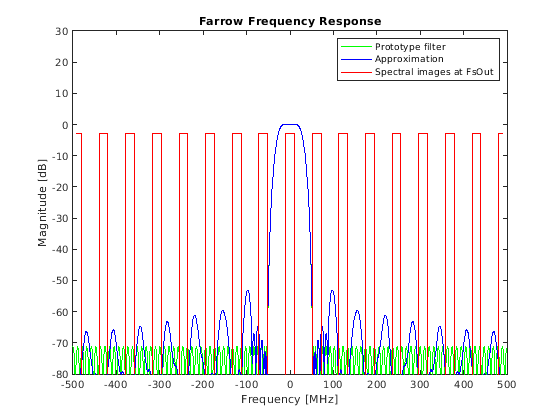

Сравните приближение к прототипу просачиваются частотный диапазон. Реконструкция выполняется с 16 выборками на раздел, чтобы соответствовать, частота дискретизации прототипа фильтруют и упрощают сравнение. График также подсвечивает спектральные компоненты, которые исказят сверху сигнала интереса, если это было преобразовано в норму выработки. Это показывает, что никакое значительное искажение не произойдет.

protoApprox = FarrowDesignUtils.evaluateApproximation(farrow.polynomials,farrow.sps);

srcPlots.FarrowFreq = figure; clf;

Fsover = farrow.sps  * farrow.FsIn;
Nfft   = 2048;
f      = Fsover*(-Nfft/2:Nfft/2-1)/Nfft;
plot(f/1e6,20*log10(abs(fftshift(fft(farrow.prototype/farrow.sps,Nfft)))),'g'); hold on;
plot(f/1e6,20*log10(abs(fftshift(fft(protoApprox/farrow.sps,Nfft)))),'b');
ax = axis;
axis([ax(1) ax(2) -80 30]);
FarrowDesignUtils.plotSignalImages(farrow.FsOut);

SRCTestUtils.setPlotNameAndTitle('Farrow Frequency Response');
xlabel('Frequency [MHz]');
ylabel('Magnitude [dB]');
legend('Prototype filter','Approximation','Spectral images at FsOut');

Десятикратное уменьшение КИХ-фильтров

Спроектируйте первые и последние КИХ-этапы фильтра. Оба фильтра используют 16-битные коэффициенты. Для удобства задан содействующий тип данных.

FIRCoeffsDT = numerictype(1,16,15);

Полуполоса Decimator

Спроектируйте полуленточный фильтр, чтобы эффективно десятикратно уменьшить вход 2.

hbParams.FsIn                = FsADC;
hbParams.FsOut               = FsADC/2;
hbParams.TransitionWidth     = hbParams.FsOut - 2*Fpass;
hbParams.StopbandAttenuation = Ast + 10;

hbSpec = fdesign.decimator(2,'halfband',...
    'Tw,Ast',...
    hbParams.TransitionWidth, ...
    hbParams.StopbandAttenuation,...
    hbParams.FsIn);

halfband = design(hbSpec,'SystemObject',true);

halfband.FullPrecisionOverride = false;
halfband.CoefficientsDataType  = 'Custom';
halfband.CustomCoefficientsDataType = numerictype([],...
    FIRCoeffsDT.WordLength,FIRCoeffsDT.FractionLength);

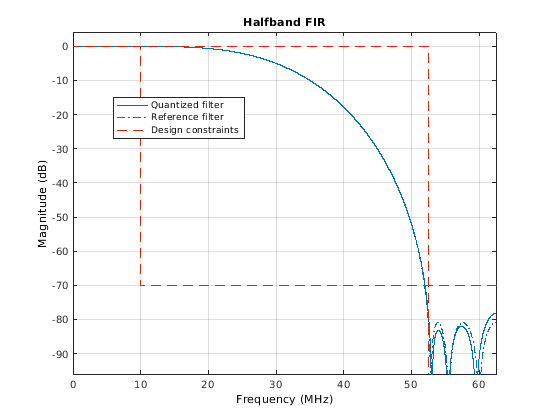

Постройте частотную характеристику фильтра, включая квантованный ответ.

srcPlots.halfband = fvtool(halfband,'arithmetic','fixed');
SRCTestUtils.setPlotNameAndTitle('Halfband FIR');
legend('Quantized filter','Reference filter','Design constraints');

Итоговый КИХ Decimator

Спроектируйте финал decimate-2 КИХ-этап фильтрации.

finalSpec = fdesign.decimator(2,'lowpass',...
    'Fp,Fst,Ap,Ast',Fpass,Fstop,Ap,Ast,farrow.FsOut);

finalFilt = design(finalSpec,'equiripple','SystemObject',true);

finalFilt.FullPrecisionOverride = false;
finalFilt.CoefficientsDataType  = 'Custom';
finalFilt.CustomCoefficientsDataType = numerictype([],...
    FIRCoeffsDT.WordLength,FIRCoeffsDT.FractionLength);

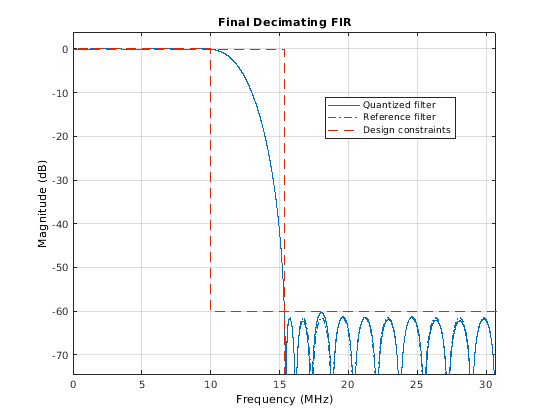

Постройте частотную характеристику фильтра, включая квантованный ответ.

srcPlots.finalFilt = fvtool(finalFilt,'arithmetic','fixed');
SRCTestUtils.setPlotNameAndTitle('Final Decimating FIR');
legend('Quantized filter','Reference filter','Design constraints');

Реализация HDL Simulink

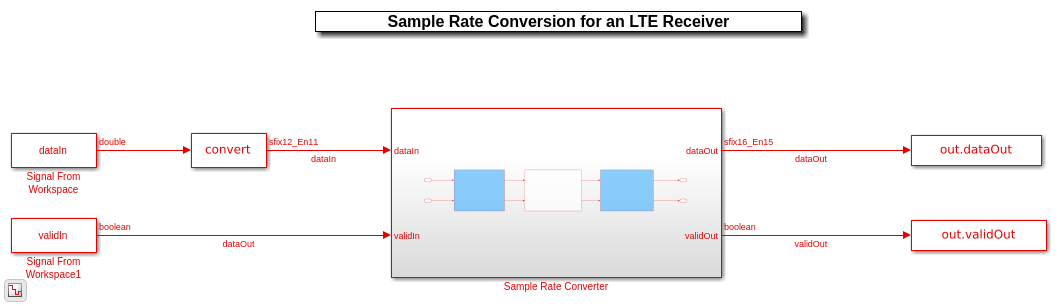

Откройте модель и обновите схему. Верхний уровень модели показывают. HDL-код может быть сгенерирован для подсистемы Конвертера Частоты дискретизации.

stopTime  = 0;
dataIn    = 0;
validIn   = false;
modelName = 'SampleRateConversionHDL';
open_system(modelName);
set_param(modelName,'SimulationCommand','Update');
set_param(modelName, 'Open','on');

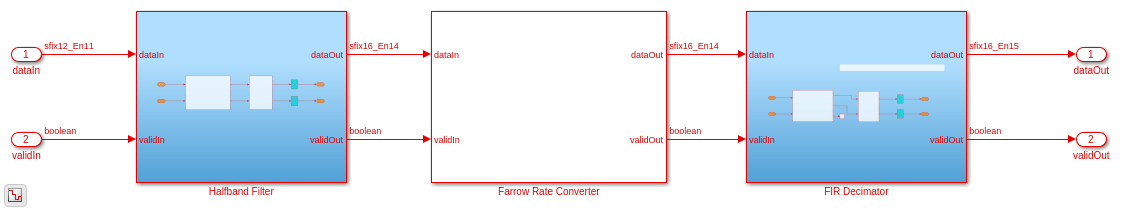

Как уже отмечалось, конвертер частоты дискретизации содержит полуленточный фильтр, конвертер уровня Фэрроу и итоговый КИХ-этап децимации.

set_param([modelName '/Sample Rate Converter'],'Open','on');

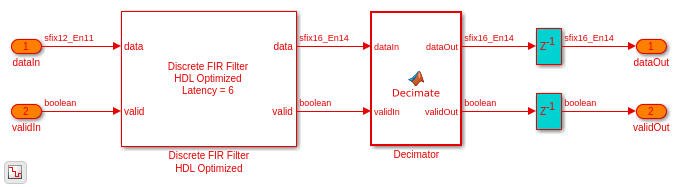

Полуполоса FIR реализована с помощью блока Discrete FIR Filter HDL Optimized и блока MATLAB function, чтобы реализовать децимацию 2. Блок FIR использует транспонированную структуру фильтра, которая оптимизирует для симметрии и нулевых коэффициентов.

set_param([modelName '/Sample Rate Converter/Halfband Filter'],'Open','on');

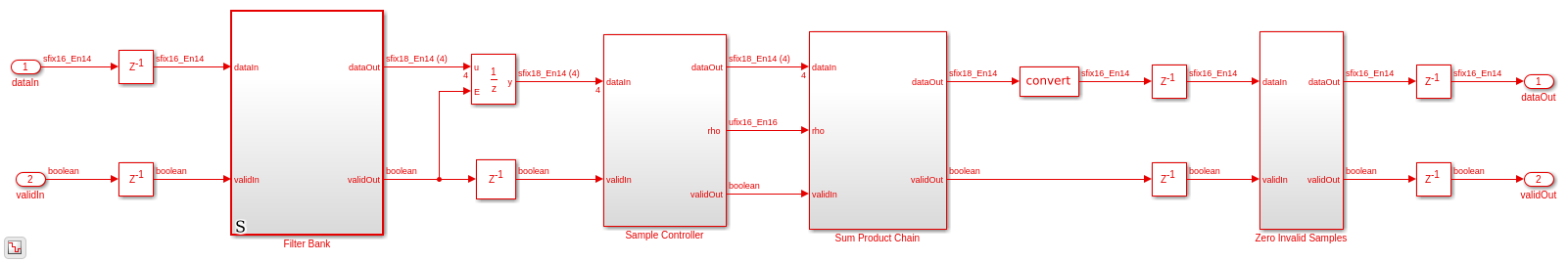

Неоплодотворенный конвертер уровня включает Набор фильтров ЕЛЕЙ фиксированного коэффициента, Демонстрационного Контроллера для генерации выходной синхронизации и Цепи продукта Суммы, чтобы вычислить выборки окончательного результата. Демонстрационный Диспетчер использует validOut сигнал сказать Цепь продукта Суммы, когда сгенерировать новую выходную выборку. Это также передает новую фазу выборки как часть, rho, где 0 <= rho < 1.

set_param([modelName '/Sample Rate Converter/Farrow Rate Converter'],'Open','on');

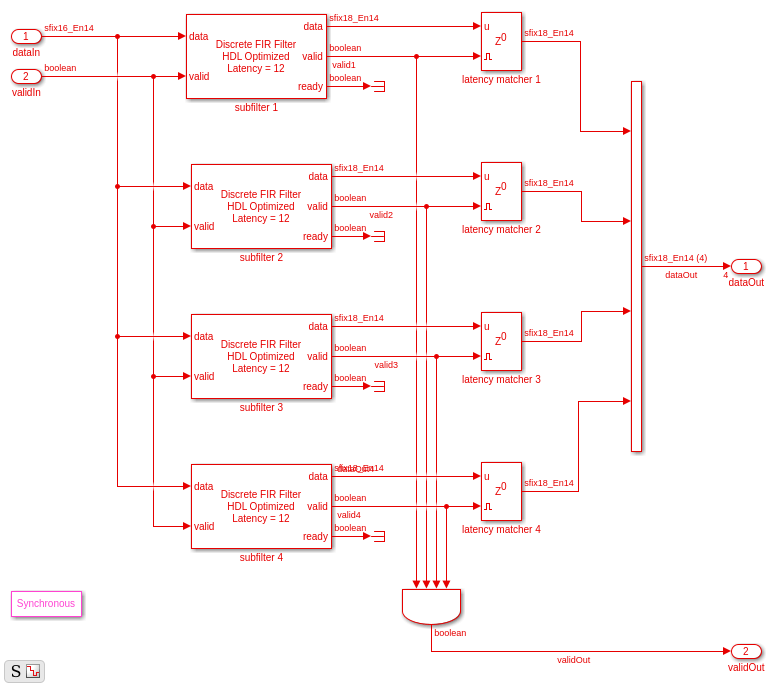

Подсистема Набора фильтров реализована с четырьмя Дискретными КИХ-HDL Фильтра Оптимизированные блоки. Каждый блок сконфигурирован, чтобы совместно использовать ресурсы согласно Min cycles between valid input samples параметр Неоплодотворенной подсистемы Конвертера Судьбы, которая установлена в 2 в этом случае. Задержка ЕЛЕЙ может отличаться друг от друга из-за симметрии и обнулить содействующую оптимизацию, поэтому каждый фильтр также имеет связанную задержку matcher (задержка) блок, чтобы компенсировать любые различия. Дополнительная задержка должна была компенсировать задержку каждого фильтра, вычисляется getSubFilterMatchingLatencies функция. getSubFilterMatchingLatencies назван во время инициализации модели и присвоен переменной под названием matchLatencies. Чтобы видеть это, отредактируйте Неоплодотворенную маску подсистемы Конвертера Уровня и перейдите к вкладке Initialization. В этом примере все фильтры имеют равную задержку, поэтому вся задержка matcher имеет задержку нуля. Если Неоплодотворенные коэффициенты изменяются через маску блока, КИХ-задержки могут измениться и latency matcher блоки автоматически компенсируют любые различия. Наконец весь фильтр четырех выходные параметры роздан в векторе.

set_param([modelName '/Sample Rate Converter/Farrow Rate Converter/Filter Bank'],'Open','on');

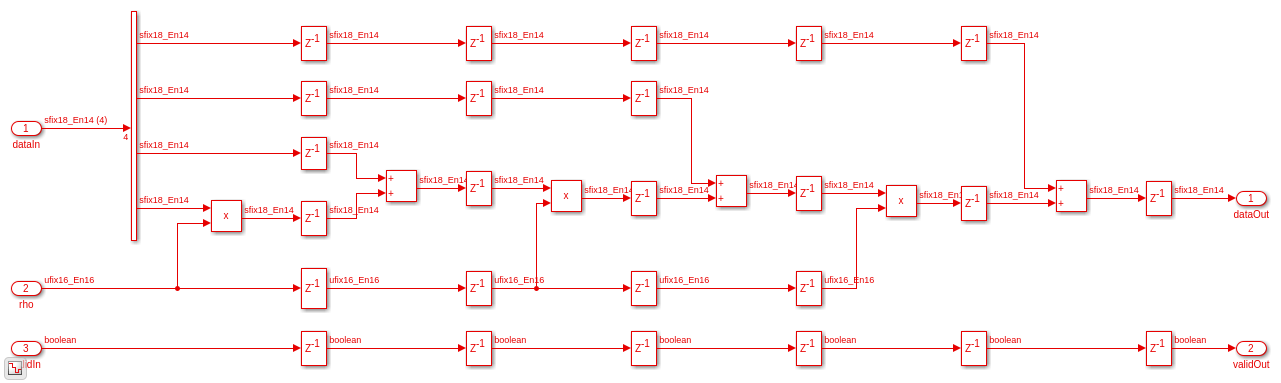

Цепь продукта Суммы комбинирует четыре FIR выходные параметры с rho сгенерировать выходные выборки согласно структуре Фэрроу.

set_param([modelName '/Sample Rate Converter/Farrow Rate Converter/Sum Product Chain'],'Open','on');

Валидация и верификация

Тестовый сигнал LTE сгенерирован в 125 членах Шотландского парламента и проходится конвертер уровня. Измерение Величины вектора ошибок (EVM) затем выполняется, подтверждая, что resampler подходит для использования в приемнике LTE. Для ссылки три различных метода используются, чтобы передискретизировать сигнал 30.72 членам Шотландского парламента и их сравненным результатам EVM. Эти три метода:

Кроме того, чтобы подтвердить правильную операцию реализации HDL, среднеквадратичная ошибка между выходными параметрами MATLAB и моделей конвертера уровня Simulink вычисляется.

Сгенерируйте тестовый сигнал LTE на 20 МГц, произведенный в 125 членах Шотландского парламента.

rng(0);
enb              = lteRMCDL('R.9');
enb.TotSubframes = 2;
[tx, ~, sigInfo] = lteRMCDLTool(enb,randi([0 1],1000,1));
dataIn = resample(tx,FsADC,sigInfo.SamplingRate);
dataIn  = 0.95 * dataIn / max(abs(dataIn));
validIn = true(size(dataIn));

Используйте resample функция, чтобы передискретизировать полученный сигнал от уровня ADC до 30.72 членов Шотландского парламента. Это обеспечивает ссылку хорошего качества, чтобы выдержать сравнение с конвертером уровня.

resampleOut = resample(dataIn,FsLTERx,FsADC);

Передайте сигнал через модель MATLAB конвертера уровня.

halfbandOut       = halfband(dataIn);
farrowOut         = FarrowDesignUtils.convertSampleRate(farrow,halfbandOut);
farrowOut         = farrowOut(1:length(farrowOut)-mod(length(farrowOut),2));
floatResamplerOut = finalFilt(farrowOut);

Передайте сигнал через фиксированную точку модель реализации HDL Simulink.

stopTime       = (length(dataIn)+1000)/FsADC;
simOut         = sim(modelName);
fiResamplerOut = simOut.dataOut(simOut.validOut);
fiResamplerOut = fiResamplerOut(1:length(floatResamplerOut));

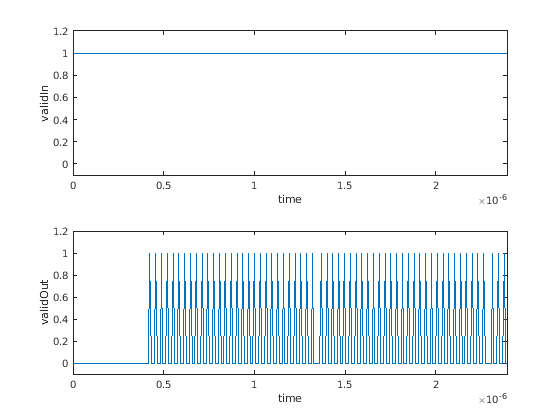

Постройте validIn и validOut показать изменение общего уровня конвертера частоты дискретизации. validIn всегда HIGH, тогда как validOut HIGH приблизительно четверть (0,24576%) времени.

srcPlots.validSignals = figure;
Ns = 300;
validInSlice = validIn(1:Ns);
validOutSlice = simOut.validOut(1:Ns);
subplot(2,1,1);
plot((0:Ns-1)/FsADC,validInSlice);
axis([0 (Ns-1)/FsADC -0.1 1.2]);
ylabel('validIn');
xlabel('time');
subplot(2,1,2);
plot((0:Ns-1)/FsADC,validOutSlice);
axis([0 (Ns-1)/FsADC -0.1 1.2]);
ylabel('validOut');
xlabel('time');

Вычислите среднеквадратичную ошибку между выходными параметрами моделей MATLAB и Simulink конвертера уровня

e = floatResamplerOut-fiResamplerOut;
rootMeanSquareError = sqrt((e' * e)/length(e));
disp(['Root-mean-square error: ' num2str(rootMeanSquareError)]);

Root-mean-square error: 9.4529e-05

Измерьте EVM всех трех методов передискретизации.

results.resampleEVM                    = SRCTestUtils.MeasureEVM(sigInfo,resampleOut,FsLTERx);
results.floatPointSRCEVM               = SRCTestUtils.MeasureEVM(sigInfo,floatResamplerOut,FsLTERx);
[results.fixedPointSRCEVM,fiEqSymbols] = SRCTestUtils.MeasureEVM(sigInfo,fiResamplerOut,FsLTERx);

disp('LTE Error Vector Magnitude (EVM) Measurements');
disp(['     resample function RMS EVM: '  num2str(results.resampleEVM.RMS*100,3) ' %']);
disp(['    resample function Peak EVM: ' num2str(results.resampleEVM.Peak*100,3) ' %']);
disp(['    floating point SRC RMS EVM: '  num2str(results.floatPointSRCEVM.RMS*100,3) ' %']);
disp(['   floating point SRC Peak EVM: ' num2str(results.floatPointSRCEVM.Peak*100,3) ' %']);
disp(['   fixed point HDL SRC RMS EVM: '  num2str(results.fixedPointSRCEVM.RMS*100,3) ' %']);
disp(['  fixed point HDL SRC Peak EVM: ' num2str(results.fixedPointSRCEVM.Peak*100,3) ' %']);

LTE Error Vector Magnitude (EVM) Measurements
     resample function RMS EVM: 0.0138 %
    resample function Peak EVM: 0.0248 %
    floating point SRC RMS EVM: 0.0403 %
   floating point SRC Peak EVM: 0.11 %
   fixed point HDL SRC RMS EVM: 0.0486 %
  fixed point HDL SRC Peak EVM: 0.144 %

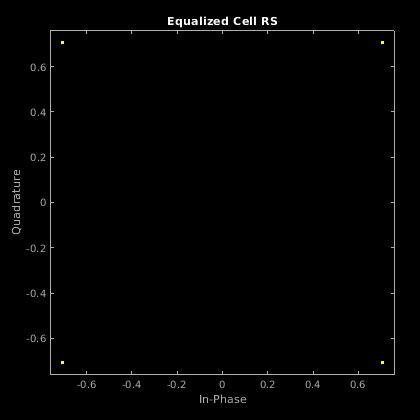

Подтвердите, что качество сигнала высоко путем графического вывода компенсируемых экспериментальных символов от измерения EVM реализации HDL. Обратите внимание на то, что почти никакое размывание точек созвездия не отображается.

srcPlots.scatterPlot = scatterplot(fiEqSymbols);
SRCTestUtils.setPlotNameAndTitle('Equalized Cell RS');

Генерация HDL-кода и реализация FPGA

Чтобы сгенерировать HDL-код для этого примера, у вас должна быть лицензия HDL Coder™. Используйте makehdl и makehdltb команды, чтобы сгенерировать HDL-код и испытательный стенд HDL для подсистемы Конвертера Частоты дискретизации. Получившийся HDL-код синтезировался на оценочной плате Xilinx® Zynq®-7000 ZC706. Место сообщения и результаты использования ресурса маршрута показывают в таблице. Проект соответствовал синхронизации с тактовой частотой 200 МГц.

disp(table(...
    categorical({'LUT'; 'LUTRAM'; 'FF'; 'BRAM'; 'DSP'}),...
    categorical({'1553'; '46'; '5629'; '0'; '60'}),...
    'VariableNames',{'Resource','Usage'}));

    Resource    Usage
    ________    _____

     LUT        1553
     LUTRAM     46
     FF         5629
     BRAM       0
     DSP        60
