networkTrafficVideoConference

Генератор шаблона трафика приложения видеоконференции

расширьте все на странице

    Описание

    networkTrafficVideoConference объект задает параметры конфигурации, чтобы сгенерировать шаблон трафика приложения видеоконференции на основе IEEE® 802.11ax™ методология оценки.

    Можно использовать шаблон трафика приложения видеоконференции в WLAN, и 5G (требует 5G Toolbox™), симуляции уровня системы, чтобы точно смоделировать реальный поток данных.

    Создание

    Синтаксис

    cfgVideo = networkTrafficVideoConference
    cfgVideo = networkTrafficVideoConference(Name,Value)

    Описание

    пример

    cfgVideo = networkTrafficVideoConference создает видео объект шаблона трафика приложения по умолчанию.

    пример

    cfgVideo = networkTrafficVideoConference(Name,Value) Свойства наборов с помощью одного или нескольких аргументов пары "имя-значение". Заключите каждое имя свойства в кавычки. Например, 'HasJitter',false указывает, что видео шаблон приложения не моделирует дрожание.

    Свойства

    развернуть все

    Временной интервал между двумя последовательными видеокадрами в виде положительного целого числа. Это значение описывается в миллисекундах.

    Типы данных: double

    Опция, чтобы установить источник для размера видеокадра в виде одного из этих значений.

    • 'WeibullDistribution' — Используйте значение размера видеокадра, вычисленное функцией распределения вероятностей Weibull.

    • 'FixedSize' — Используйте значение размера видеокадра, заданное свойством FixedFrameSize.

    Типы данных: char | string

    Размер видеокадра в виде целого числа в области значений [1, 15,000]. Это значение описывается в байтах. Видеокадр может быть сегментирован на несколько сетевых пакетов на основе этого значения.

    Зависимости

    Чтобы включить это свойство, установите свойство FrameSizeMethod на 'FixedSize'.

    Типы данных: double

    Масштабный коэффициент для распределения Weibull, чтобы вычислить размер видеокадра в виде скаляра в области значений (0, 54,210].

    Зависимости

    Чтобы включить это свойство, установите FrameSizeMethod свойство к 'WeibullDistribution'.

    Типы данных: double

    Сформируйте параметр для распределения Weibull, чтобы вычислить размер видеокадра в виде скаляра в области значений (0, 1].

    Зависимости

    Чтобы включить это свойство, установите FrameSizeMethod свойство к 'WeibullDistribution'.

    Типы данных: double

    Отметьте, чтобы указать ли к сетевому дрожанию модели в виде logical1 TRUE) или 0 ложь). Объект применяет дрожание между сегментированными пакетами. Если вы устанавливаете это свойство на 1 TRUE), дрожание объектных моделей с помощью Гамма функции распределения вероятностей.

    Типы данных: логический

    Сформируйте параметр для Гамма распределения, чтобы вычислить сетевое дрожание в виде скаляра в области значений (0, 5].

    Зависимости

    Чтобы включить это свойство, установите свойство HasJitter на 1 TRUE).

    Типы данных: double

    Масштабный коэффициент для Гамма распределения, чтобы вычислить сетевое дрожание в виде скаляра в области значений (0, 10].

    Зависимости

    Чтобы включить это свойство, установите HasJitter свойство к 1 TRUE).

    Типы данных: double

    Издержки протокола в сетевом трафике в виде целого числа в области значений [0, 60]. Чтобы добавить слой 3, слой 4 и издержки протокола приложения в сетевом трафике, включают это свойство. Это значение описывается в байтах.

    Типы данных: double

    Отметьте, чтобы указать, сгенерировать ли видео пакет с полезной нагрузкой в виде logical1 TRUE) или 0 ложь). Чтобы сгенерировать видео пакет с полезной нагрузкой, установите это свойство на 1 TRUE). Если вы устанавливаете это свойство на 0 ложь), generate объектная функция не генерирует пакета данных приложения.

    Типы данных: логический

    Данные приложения, которые будут добавлены в видео пакете в виде вектор-столбца целых чисел в области значений [0, 255].

    • Если размер данных приложения больше пакетного размера, объект обрезает данные приложения.

    • Если размер данных приложения меньше пакетного размера, объект добавляет нули.

    Зависимости

    Чтобы включить это свойство, установите свойство GeneratePacket на 1 TRUE).

    Типы данных: double

    Функции объекта

    развернуть все

    generateСгенерируйте следующий FTP, Релейный, VoIP или пакет трафика приложения видеоконференции

    Примеры

    свернуть все

    Скрипт Open Live Script

    Создайте видео объект шаблона трафика приложения по умолчанию.

    cfgVideo = networkTrafficVideoConference
    cfgVideo =
  networkTrafficVideoConference with properties:

       FrameInterval: 40
     FrameSizeMethod: 'WeibullDistribution'
        WeibullScale: 6950
        WeibullShape: 0.8099
           HasJitter: 0
    ProtocolOverhead: 28
      GeneratePacket: 0

   Read-only properties:
    No properties.

    Сгенерируйте видео шаблон трафика приложения.

    [dt,packetSize] = generate(cfgVideo);
    Скрипт Open Live Script

    Создайте видео объект шаблона трафика приложения сгенерировать пакет видеоданных. Задайте интервал системы координат в миллисекундах.

    cfgVideo = networkTrafficVideoConference('GeneratePacket',true);
cfgVideo.FrameInterval = 60;

    Сгенерируйте видео шаблон трафика приложения и пакет данных.

    [dt,packetSize,packet] = generate(cfgVideo);
    Скрипт Open Live Script

    Создайте видео объект шаблона трафика приложения сгенерировать видеокадр размера 400 байтов.

    cfgVideo = networkTrafficVideoConference('FrameSizeMethod','FixedSize','FixedFrameSize',400);

    Задайте прошедшее время в миллисекундах.

    elapsedTime = 10;

    После каждого раза значение вызовите видео объект шаблона трафика приложения сгенерировать пять пакетов видеоданных.

    for i = 1:5
    while true
        [dt,packetSize] = generate(cfgVideo,elapsedTime);
        if packetSize
            fprintf('Video data packet %d generated\n',i);
            break;
        end
    end
end
    Video data packet 1 generated
Video data packet 2 generated
Video data packet 3 generated
Video data packet 4 generated
Video data packet 5 generated
    Скрипт Open Live Script

    Создайте видео объект шаблона трафика приложения по умолчанию.

    cfgVideo = networkTrafficVideoConference;

    Сгенерируйте видео шаблон трафика приложения с 100 видео пакетами.

    for packetCount = 1:100
    [dt(packetCount),packetSize(packetCount)] = generate(cfgVideo);
end

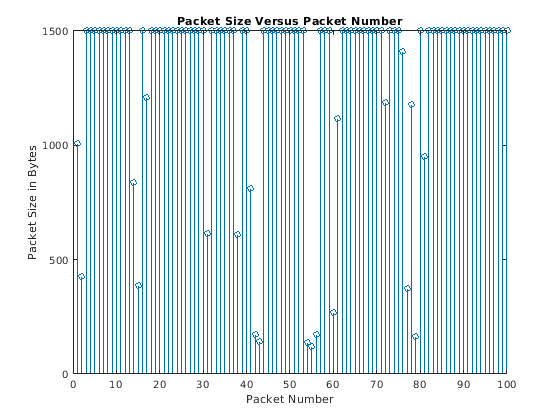

    Визуализируйте видео пакетные размеры.

    stem(packetSize);
title('Packet Size Versus Packet Number');
xlabel('Packet Number');
ylabel('Packet Size in Bytes');

    Figure contains an axes object. The axes object with title Packet Size Versus Packet Number contains an object of type stem.

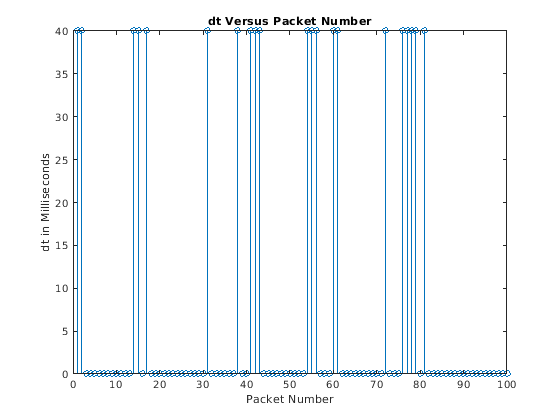

    Визуализируйте видео пакетные интервалы.

    figure;
stem(dt);
title('dt Versus Packet Number');
xlabel('Packet Number');
ylabel('dt in Milliseconds');

    Figure contains an axes object. The axes object with title dt Versus Packet Number contains an object of type stem.

    Ссылки

    [1] IEEE 802.11-14/0571r12. "11ax Методология Оценки". IEEE P802.11. Беспроводная LAN. https://www.ieee.org.

    Расширенные возможности

    Генерация кода C/C++
    Генерация кода C и C++ с помощью MATLAB® Coder™.

    Смотрите также

    Объекты

    Введенный в R2021a
