networkTrafficVoIP

Генератор шаблона трафика приложения VoIP

расширьте все на странице

    Описание

    networkTrafficVoIP объект задает параметры конфигурации, чтобы сгенерировать шаблон трафика приложения речи по интернет-протоколу (VoIP) на основе IEEE® 802.11ax™ методология оценки.

    Можно использовать шаблон трафика приложения VoIP в WLAN, и 5G (требует 5G Toolbox™), симуляции уровня системы, чтобы точно смоделировать реальный поток данных.

    Создание

    Синтаксис

    cfgVoIP = networkTrafficVoIP
    cfgVoIP = networkTrafficVoIP(Name,Value)

    Описание

    пример

    cfgVoIP = networkTrafficVoIP создает объект шаблона трафика приложения VoIP по умолчанию.

    пример

    cfgVoIP = networkTrafficVoIP(Name,Value) свойства наборов с помощью одного или нескольких аргументов пары "имя-значение". Заключите каждое имя свойства в кавычки. Например, 'HasJitter',false указывает, что шаблон приложения VoIP не моделирует дрожание.

    Свойства

    развернуть все

    Среднее значение для экспоненциального распределения в виде неотрицательного целого числа. Объект использует это свойство вычислить экспоненциально распределенную длительность активного или отключенного состояния в трафике VoIP.

    Типы данных: double

    Отметьте, чтобы указать, дрожат ли объектные модели в виде logical1 TRUE) или 0 ложь).

    Типы данных: логический

    Масштабный коэффициент для распределения Лапласа в виде скаляра в области значений [1, 100]. Объект использует это свойство и LaplaceMu свойство вычислить пакетное прибытие задерживает дрожание в миллисекундах.

    Зависимости

    Чтобы включить это свойство, установите HasJitter свойство к 1 TRUE).

    Типы данных: double

    Параметр положения для распределения Лапласа в виде скаляра в области значений [0, 100]. Объект использует это свойство и LaplaceScale свойство вычислить пакетное прибытие задерживает дрожание в миллисекундах.

    Зависимости

    Чтобы включить это свойство, установите HasJitter свойство к 1 TRUE).

    Типы данных: double

    Отметьте, чтобы указать, генерирует ли объект пакет VoIP в виде logical1 TRUE) или 0 ложь).

    Типы данных: логический

    Данные приложения, которые будут добавлены в пакете VoIP в виде вектор-столбца целых чисел в области значений [0, 255]. Если размер данных приложения больше пакетного размера, объект обрезает данные приложения. Если размер данных приложения меньше пакетного размера, объект добавляет нули.

    Зависимости

    Чтобы включить это свойство, установите GeneratePacket свойство к 1 TRUE).

    Типы данных: double

    Функции объекта

    развернуть все

    generateСгенерируйте следующий FTP, Релейный, VoIP или пакет трафика приложения видеоконференции

    Примеры

    свернуть все

    Скрипт Open Live Script

    Создайте объект шаблона трафика приложения VoIP по умолчанию.

    cfgVoIP = networkTrafficVoIP;

    Сгенерируйте шаблон трафика приложения VoIP.

    [dt,packetSize] = generate(cfgVoIP);
    Скрипт Open Live Script

    Создайте объект шаблона трафика приложения VoIP, задав среднее значение экспоненциального распределения.

    cfgVoIP = networkTrafficVoIP('ExponentialMean',5);

    Сгенерируйте шаблон трафика приложения VoIP.

    [dt,packetSize] = generate(cfgVoIP);
    Скрипт Open Live Script

    Создайте объект шаблона трафика приложения VoIP сгенерировать пакет данных о VoIP.

    cfgVoIP = networkTrafficVoIP('GeneratePacket',true);

    Сгенерируйте шаблон трафика приложения VoIP и пакет данных.

    [dt,packetSize,packet] = generate(cfgVoIP);
    Скрипт Open Live Script

    Создайте объект шаблона трафика приложения VoIP по умолчанию.

    cfgVoIP = networkTrafficVoIP;

    Сгенерируйте шаблон трафика приложения VoIP с 200 пакетами VoIP.

    for packetCount = 1:200
    [dt(packetCount),packetSize(packetCount)] = generate(cfgVoIP);
end

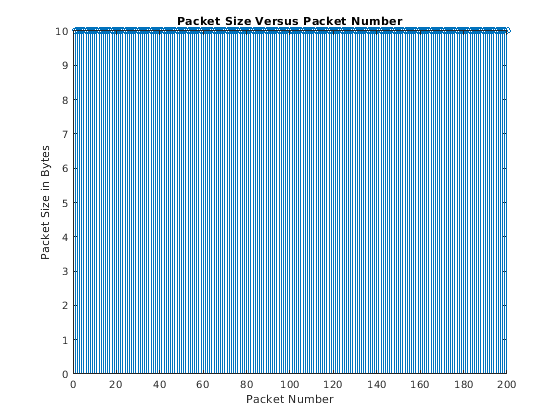

    Визуализируйте пакетные размеры VoIP.

    stem(packetSize);
title('Packet Size Versus Packet Number');
xlabel('Packet Number');
ylabel('Packet Size in Bytes');

    Figure contains an axes object. The axes object with title Packet Size Versus Packet Number contains an object of type stem.

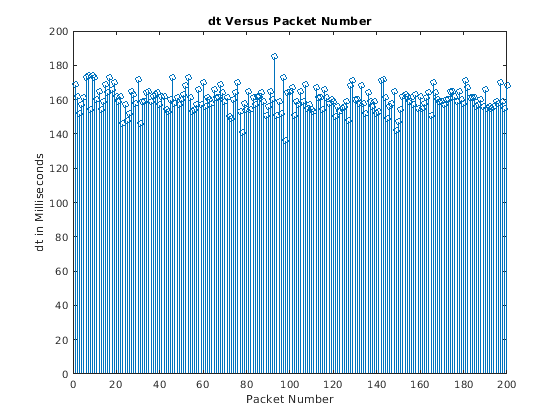

    Визуализируйте пакетные интервалы VoIP.

    figure;
stem(dt);
title('dt Versus Packet Number');
xlabel('Packet Number');
ylabel('dt in Milliseconds');

    Figure contains an axes object. The axes object with title dt Versus Packet Number contains an object of type stem.

    Ссылки

    [1] IEEE 802.11-14/0571r12. "11ax Методология Оценки". IEEE P802.11. Беспроводная LAN. https://www.ieee.org.

    Расширенные возможности

    Генерация кода C/C++
    Генерация кода C и C++ с помощью MATLAB® Coder™.

    Смотрите также

    Объекты

    Введенный в R2020b
