wlanTGaxChannel

Сигнал фильтра через 802.11ax многопутевой исчезающий канал

расширьте все на странице

Описание

wlanTGaxChannel Система object™ фильтрует входной сигнал через 802.11ax™ (TGax) внутренний канал MIMO, как задано в [1], после подхода моделирования MIMO, описанного в [4].

Обработка исчезновения принимает те же параметры для всех ссылок T-by-NR N канала TGax, где N T является количеством передающих антенн, и N R является количеством, получают антенны. Каждая ссылка включает все мультипути для той ссылки.

Отфильтровать входной сигнал с помощью многопутевого исчезающего канала TGax:

  1. Создайте wlanTGaxChannel объект и набор его свойства.

  2. Вызовите объект с аргументами, как будто это была функция.

Чтобы узнать больше, как Системные объекты работают, смотрите то, Что Системные объекты?

Создание

Синтаксис

tgax = wlanTGaxChannel
tgax = wlanTGaxChannel(Name,Value)

Описание

пример

tgax = wlanTGaxChannel создает Системный объект канала TGax, tgax. Этот объект пропускает действительный или комплексный входной сигнал через канал TGax, чтобы получить поврежденный каналом сигнал.

tgax = wlanTGaxChannel(Name,Value) создает объект канала TGax, tgax, и свойства наборов с помощью одной или нескольких пар "имя-значение". Заключите каждое имя свойства в кавычки. Например, wlanTGaxChannel('NumReceiveAntennas',2,'SampleRate',10e6) создает канал TGax с два, получают антенны и частоту дискретизации на 10 МГц.

Свойства

развернуть все

Если в противном случае не обозначено, свойства являются ненастраиваемыми, что означает, что вы не можете изменить их значения после вызова объекта. Объекты блокируют, когда вы вызываете их, и release функция разблокировала их.

Если свойство является настраиваемым, можно изменить его значение в любое время.

Для получения дополнительной информации об изменении значений свойств смотрите Разработку системы в MATLAB Используя Системные объекты.

Частота дискретизации входного сигнала в Гц в виде положительной скалярной величины.

Типы данных: double

Задержите модель профиля в виде 'Model-A', 'Model-B', 'Model-C', 'Model-D', 'Model-E', или 'Model-F'.

Таблица суммирует свойства моделей перед фактором сокращения полосы пропускания.

ПараметрМодель
ABCDEF
Установите точки останова расстояние (m)555102030
Распространение задержки RMS (не уточнено)0153050100150
Максимальная задержка (не уточнено)0802003907301050
K-фактор Rician (дБ)000366
Количество касаний1914181818
Количество кластеров122346

Количество кластеров представляет количество независимо смоделированных путей к распространению.

Типы данных: char | string

Полоса пропускания канала в виде одного из этих значений.

  • 'CBW20' — Полоса пропускания канала 20 МГц

  • 'CBW40' — Полоса пропускания канала 40 МГц

  • 'CBW80' — Полоса пропускания канала 80 МГц

  • 'CBW160' — Полоса пропускания канала 160 МГц

  • 'CBW320' — Полоса пропускания канала 320 МГц

Типы данных: char | string

Несущая частота RF, в Гц в виде положительной скалярной величины.

Типы данных: double

Скорость рассеивателей, в км/ч в виде положительной скалярной величины.

Типы данных: double

Расстояние между передатчиком и приемником в метрах в виде положительной скалярной величины.

TransmitReceiveDistance используется для расчета потеря на пути, и определить, имеет ли канал условие не угла обзора (NLOS) или угол обзора (LOS). Потеря на пути и стандартное отклонение тени, исчезающей потеря, зависят от разделения между передатчиком и приемником.

Типы данных: double

Нормируйте усиления пути в виде числового или логического 1 TRUE) или 0 ложь). Нормировать исчезновение обрабатывает таким образом, что общая степень усилений пути, усредняемых в зависимости от времени, составляет 0 дБ, установите это свойство на 1 TRUE). В противном случае установите это свойство на false.

Типы данных: логический

Пользовательский индекс в виде неотрицательного целого числа. UserIndex задает отдельного пользователя или конкретного пользователя в многопользовательском сценарии.

Поддерживать многопользовательский сценарий, псевдослучайный угол прибытия (AoA) в расчете на пользователя и вращение угла отъезда (AoD) применяется. Значение 0 указывает на сценарий симуляции, который не требует углового разнообразия в расчете на пользователя и принимает TGn заданный кластерный AoAs и AoDs.

Типы данных: double

Направление передачи активной ссылки в виде любого 'Downlink' или 'Uplink'.

Типы данных: char | string

Количество передающих антенн в виде положительного целого числа.

Типы данных: double

Расстояние между элементами передающей антенны в виде положительной скалярной величины описывается в длинах волн.

TransmitAntennaSpacing универсальные линейные матрицы поддержек только.

Зависимости

Чтобы включить это свойство, установите NumTransmitAntennas свойство к значению, больше, чем 1.

Типы данных: double

Количество получает антенны в виде положительного целого числа.

Типы данных: double

Расстояние между получает антенные элементы в виде положительной скалярной величины, описанной в длинах волн.

ReceiveAntennaSpacing универсальные линейные матрицы поддержек только.

Зависимости

Чтобы включить это свойство, установите NumReceiveAntennas свойство к значению, больше, чем 1.

Типы данных: double

Крупномасштабные исчезающие эффекты, примененные в канале в виде 'None', 'Pathloss', 'Shadowing', или 'Pathloss and shadowing'.

Типы данных: char | string

Количество создания этажей между передатчиком и приемником в виде положительного целого числа. Используйте это свойство в нескольких сценариях пола с учетом потери затухания пола в вычислении потери на пути. Значением по умолчанию является 0, который представляет линию связи между передатчиком и приемником, расположенным на том же полу.

Зависимости

NumPenetratedFloors свойство применяется только когда DelayProfile 'Model-A' или 'Model-B'.

Типы данных: double

Количество стен между передатчиком и приемником в виде положительного целого числа. Используйте это свойство с учетом стенной потери проникновения в вычислении потери на пути.

Значением по умолчанию является 0, который представляет линию связи между передатчиком и приемником без стенной потери проникновения.

Типы данных: double

Потеря проникновения одной стены в дБ в виде действительного скаляра.

Зависимости

WallPenetrationLoss свойство применяется только когда NumPenetratedWalls больше 0.

Типы данных: double

Флуоресцентный эффект в виде числового или логического 1 TRUE) или 0 ложь). Чтобы включать эффекты Доплера от люминесцентного освещения, установите это свойство на 1 TRUE).

Зависимости

Чтобы включить это свойство, установите DelayProfile свойство к 'Model-D' или 'Model-E'.

Типы данных: логический

Частота сети в Гц в виде '50Hz' или '60Hz'.

Частота сети составляет 60 Гц в Соединенных Штатах и 50 Гц в Европе.

Зависимости

Чтобы включить это свойство, установите FluorescentEffect свойство к 1 TRUE) и DelayProfile свойство к 'Model-D' или 'Model-E'.

Типы данных: char | string

Нормируйте канал, выходные параметры количеством получают антенны в виде числового или логического 1 TRUE) или 0 ложь).

Типы данных: логический

Включите фильтрацию канала в виде числового или логического 1 TRUE) или 0 ложь). Чтобы включить фильтрацию канала, установите это свойство на 1 TRUE). Чтобы отключить фильтрацию канала, установите это свойство на 0 ложь).

Примечание

Если вы устанавливаете это свойство на 0 ложь), step объектная функция не принимает входной сигнал. В этом случае, NumSamples и SampleRate свойства определяют длительность реализации процесса исчезновения.

Типы данных: логический

Количество выборок временного интервала раньше получало выборки усиления пути в виде положительного целого числа.

Зависимости

Чтобы включить это свойство, установите ChannelFiltering свойство к 0 ложь).

Типы данных: double

Тип данных сигнала, которому повреждают, в виде одного из этих значений:

  • 'double' – Возвратите pathGains выведите как матрица с двойной точностью

  • 'single' – Возвратите pathGains выведите как матрица с одинарной точностью

Зависимости

Чтобы включить это свойство, установите ChannelFiltering свойство к 0 ложь).

Типы данных: char | string

Источник потока случайных чисел в виде 'Global stream' или 'mt19937ar with seed'.

Если вы устанавливаете это свойство на 'Global stream', текущий глобальный поток случайных чисел генерирует нормально распределенные случайные числа. В этом случае, reset функционируйте сбрасывает фильтры и создает новую реализацию канала.

Если вы устанавливаете это свойство на 'mt19937ar with seed', mt19937ar алгоритм генерирует нормально распределенные случайные числа. В этом случае, reset функция также повторно инициализирует поток случайных чисел к значению Seed свойство.

Типы данных: char | string

Начальный seed mt19937ar потока случайных чисел в виде неотрицательного целого числа. Seed свойство повторно инициализирует mt19937ar поток случайных чисел в reset функция.

Зависимости

Чтобы включить это свойство, установите RandomStream свойство к 'mt19937ar with seed'.

Типы данных: double

Включите усилению пути выходной расчет в виде числового или логического 1 TRUE) или 0 ложь).

Типы данных: логический

Использование

Синтаксис

y = tgax(x)
[y,pathGains] = tgax(x)
pathGains = tgax(x)

Описание

пример

y = tgax(x) входной сигнал фильтров x через TGax, исчезающий, канал задан wlanTGaxChannel Системный объект, tgax, и возвращает результат в y.

пример

[y,pathGains] = tgax(x) также возвращается в pathGains усиления пути к каналу TGax базового процесса исчезновения.

Этот синтаксис применяется, когда вы устанавливаете PathGainsOutputPort свойство tgax к 1 TRUE).

pathGains = tgax(x) возвращает усиления пути. NumSamples свойство определяет длительность процесса исчезновения.

Этот синтаксис применяется, когда вы устанавливаете ChannelFiltering свойство к 0 ложь).

Входные параметры

развернуть все

Входной сигнал в виде действительного или комплексного N матрица S-by-NT, где:

  • N S является количеством отсчетов.

  • N T является количеством передающих антенн и должен быть равен NumTransmitAntennas значение свойства tgax.

Типы данных: single | double
Поддержка комплексного числа: Да

Выходные аргументы

развернуть все

Выходной сигнал, возвращенный как S-by-NR N, объединяет матрицу, где:

  • N S является количеством отсчетов.

  • N R является количеством, получают антенны, и равно NumReceiveAntennas значение свойства tgax.

Типы данных: single | double

Усиления пути процесса исчезновения, возвращенного как N S NP NT NR комплексным массивом, где:

  • N S является количеством отсчетов.

  • N P является количеством разрешимых путей, то есть, количеством путей, заданных для случая, заданного DelayProfile свойство.

  • N T является количеством передающих антенн и равен NumTransmitAntennas значение свойства tgax.

  • N R является количеством, получают антенны, и равно NumReceiveAntennas значение свойства tgax.

Типы данных: single | double

Функции объекта

Чтобы использовать объектную функцию, задайте Системный объект как первый входной параметр. Например, чтобы выпустить системные ресурсы Системного объекта под названием obj, используйте этот синтаксис:

release(obj)

развернуть все

infoХарактеристическая информация о TGn, TGah, TGac и многопутевых исчезающих каналах TGax
stepЗапустите алгоритм Системного объекта
releaseВысвободите средства и позвольте изменения в значениях свойств Системного объекта и введите характеристики
resetСбросьте внутренние состояния Системного объекта

Примечание

reset: Если RandomStream свойство Системного объекта установлено в 'Global stream', reset функционируйте сбрасывает фильтры только. Если вы устанавливаете RandomStream к 'mt19937ar with seed', reset функция также повторно инициализирует поток случайных чисел к значению Seed свойство.

Примеры

свернуть все

Скрипт Open Live Script

Получите импульсную характеристику канала путем пропущения импульса через канал TGax.

Создайте импульс.

input = zeros(100,1);
input(10) = 1;

Создайте Системный объект канала TGax с потерей на пути и затенением, двумя проникшими этажами и частотой дискретизации 1 ГГц.

tgax = wlanTGaxChannel;
tgax.LargeScaleFadingEffect = 'Pathloss and shadowing';
tgax.NumPenetratedFloors = 2;
tgax.RandomStream = 'mt19937ar with seed';
tgax.Seed = 10;
tgax.SampleRate = 1e9;

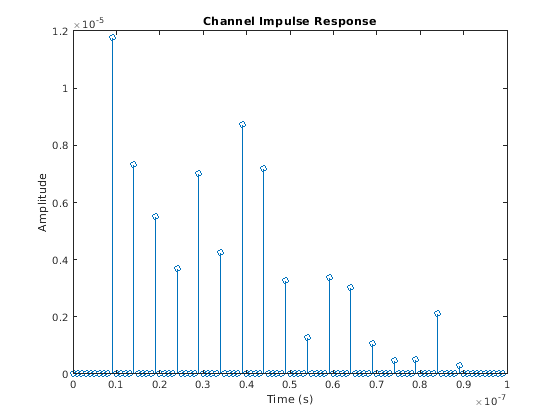

Постройте выходную импульсную характеристику канала.

figure
time = (1/tgax.SampleRate)*(0:length(input)-1);
stem(time,abs(tgax(input)))
xlabel('Time (s)')
ylabel('Amplitude')
title('Channel Impulse Response')

Figure contains an axes object. The axes object with title Channel Impulse Response contains an object of type stem.

Скрипт Open Live Script

Постройте профиль задержки и усиления пути канала TGax.

Создайте импульс.

input = zeros(100,4);
input(10) = 1;

Создайте Системный объект канала TGax. Включите усиления пути при выходе и задайте потерю на пути, 20 МГц полосы пропускания канала, 4x2 канал MIMO, четыре проникших этажа и частота дискретизации 1 ГГц.

tgax = wlanTGaxChannel;
tgax.LargeScaleFadingEffect = 'Pathloss';
tgax.ChannelBandwidth = 'CBW20';
tgax.NumTransmitAntennas = 4;
tgax.NumReceiveAntennas = 2;
tgax.NumPenetratedFloors = 4;
tgax.RandomStream = 'mt19937ar with seed';
tgax.Seed = 10;
tgax.SampleRate = 1e9;
tgax.PathGainsOutputPort = true;

Отфильтруйте входной импульс. Используйте объект канала TGax сгенерировать выходной ответ и усиления пути.

[out,pathgains]= tgax(input);

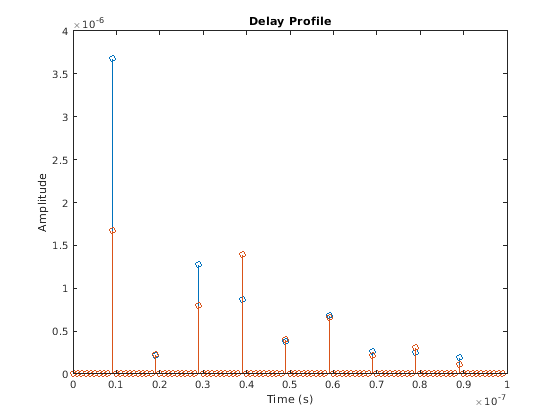

Постройте выходную импульсную характеристику канала. Канал имеет два профиля задержки, один на каждого получают антенну.

figure
time = (1/tgax.SampleRate)*(0:length(input)-1);
stem(time,abs(out))
xlabel('Time (s)')
ylabel('Amplitude')
title('Delay Profile')

Figure contains an axes object. The axes object with title Delay Profile contains 2 objects of type stem.

Усиления пути канала содержатся в четырехмерном массиве, поскольку канал имеет девять разрешимых путей, четыре передающих антенны и два получают антенны.

size(pathgains)
ans = 1×4

   100     9     4     2

Алгоритмы

развернуть все

Алгоритмы, используемые, чтобы смоделировать канал TGax, основаны на используемых для канала TGn (как описано в wlanTGnChannel и Модели Канала TGn [2]) и канал TGac (как описано в wlanTGacChannel и Приложение [3] Модели Канала TGac ). Полная информация на изменениях, требуемых поддерживать каналы TGax, может быть найдена в Модели [1] Канала TGax . Изменения, чтобы поддержать канал TGax включают более низкие полосы пропускания, разделительное затухание пола, стенное разделительное затухание, и потерю на пути и затенение.

Ссылки

[1] Jianhan, L., Рон, P. и др. Модель Канала TGax. IEEE 802.11-14/0882r4, сентябрь 2014.

[2] Erceg, V., Шумахер, L., Kyritsi, P. и др. Модели Канала TGn. Версия 4. IEEE 802.11-03/940r4, май 2004.

[3] Breit, G., Sampath, H., Vermani, S. и др. Приложение Модели Канала TGac. Версия 12. IEEE 802.11-09/0308r12, март 2010.

[4] Kermoal, J. P. Л. Шумахер, К. Ай. Педерсен, П. Э. Модженсен и Ф. Фредериксен. “Стохастическая Модель Канала Радио MIMO с Экспериментальной Валидацией”. Журнал IEEE на Выбранных областях в Коммуникациях. Издание 20, № 6, август 2002, стр 1211–1226.
