Отобразите оценку канала данных и пилотных поднесущих для канала формата VHT с помощью его длинного учебного поля.

Создайте объект настройки формата VHT. Сгенерируйте VHT-LTF на основе cfg.

cfg = wlanVHTConfig;
txSig = wlanVHTLTF(cfg);

Умножьте переданный сигнал VHT-LTF на 0,3 - 0.15i и передайте его через канал AWGN, имеющий отношение сигнал-шум на 30 дБ. Демодулируйте полученный сигнал.

rxSig = awgn(txSig*(0.3-0.15i),30);
demodSig = wlanVHTLTFDemodulate(rxSig,cfg);

Оцените ответ канала с помощью демодулируемого сигнала VHT-LTF.

est = wlanVHTLTFChannelEstimate(demodSig,cfg);

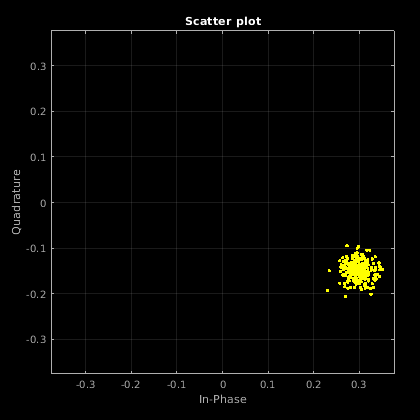

Постройте оценку канала.

scatterplot(est)
grid

Оценка канала совпадает с комплексным множителем канала.

Оцените и отобразите коэффициенты канала 4x2 канал MIMO с помощью VHT-LTF.

Создайте объект настройки формата VHT для канала, имеющего четыре пространственных потока и четыре передающих антенны. Передайте полную форму волны VHT.

cfg = wlanVHTConfig('NumTransmitAntennas',4, ...
    'NumSpaceTimeStreams',4,'MCS',5);
txWaveform = wlanWaveformGenerator([1;0;0;1;1;0],cfg);

Установите частоту дискретизации, и затем передайте переданную форму волны через 4x2 канал TGac.

fs = 80e6;
tgacChan = wlanTGacChannel('SampleRate',fs, ...
    'NumTransmitAntennas',4,'NumReceiveAntennas',2);
rxWaveform = tgacChan(txWaveform);

Определите индексы поля VHT-LTF и демодулируйте VHT-LTF от принятой формы волны.

indVHTLTF = wlanFieldIndices(cfg,'VHT-LTF');
ltfDemodSig = wlanVHTLTFDemodulate(rxWaveform(indVHTLTF(1):indVHTLTF(2),:), cfg);

Сгенерируйте оценку канала при помощи демодулируемого сигнала VHT-LTF. Задайте промежуток фильтра сглаживания пяти поднесущих.

est = wlanVHTLTFChannelEstimate(ltfDemodSig,cfg,5);

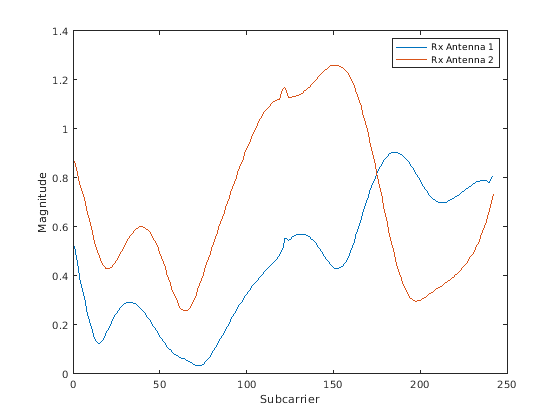

Постройте ответ величины первого пространственно-временного потока для обоих, получают антенны. Из-за случайной природы исчезающего канала, ваши результаты могут варьироваться.

plot(abs(est(:,1,1)))
hold on
plot(abs(est(:,1,2)))
xlabel('Subcarrier')
ylabel('Magnitude')
legend('Rx Antenna 1','Rx Antenna 2')

Восстановите биты с VHT-поля-данных многопользовательской передачи VHT, восстановленной с исчезающего канала MU-MIMO при помощи оценки канала на VHT-LTF.

Этот пример может возвратить высокие частоты ошибок по битам, потому что передача не включает предварительное кодирование, чтобы смягчить интерференцию между пространственно-временными потоками. Однако пример показывает типичный рабочий процесс восстановления сигнала VHT и соответствующее использование синтаксиса для включенных функций.

Сконфигурируйте передачу VHT с полосой пропускания канала 160 МГц, двумя пользователями и четырьмя передающими антеннами. Присвойте один пространственно-временной поток первому пользователю и три пространственно-временных потока второму пользователю.

cbw = 'CBW160';
numSTS = [1 3];
cfgVHT = wlanVHTConfig('ChannelBandwidth',cbw,'NumUsers',2, ...
    'NumTransmitAntennas',4,'NumSpaceTimeStreams',numSTS);

Сгенерируйте полезную нагрузку битов для каждого пользователя. Эта полезная нагрузка должна быть в массив ячеек 1 на n, где N является количеством пользователей.

psduLength = 8*cfgVHT.PSDULength;
numUsers = cfgVHT.NumUsers;
bits = cell(1,2);
for nu = 1:numUsers
    bits{nu} = randi([0 1],psduLength(nu),1);
end

Сгенерируйте сигналы VHT-поля-данных и VHT-LTF.

txLTF  = wlanVHTLTF(cfgVHT);
txDataSym = wlanVHTData(bits,cfgVHT);

Передайте сигнал VHT-поля-данных для первого пользователя через 4x1 канал, потому что этот сигнал состоит из одного пространственно-временного потока. Передайте VHT-поле-данных для вторых пользовательских данных через 4x3 канал, потому что этот сигнал состоит из трех пространственно-временных потоков. Примените AWGN к каждому сигналу, приняв ОСШ 15 дБ.

snr = 15;
H{1} = complex(randn(4,1),randn(4,1))/sqrt(2);
H{2} = complex(randn(4,3),randn(4,3))/sqrt(2);
number = zeros(2,1);
ratio = zeros(2,1);
for userIdx = 1:numUsers
    rxDataSym = awgn(txDataSym*H{userIdx},snr,'measured');

Примените ту же обработку канала к VHT-LTF для каждого пользователя.

    rxLTF = awgn(txLTF*H{userIdx},snr,'measured');

Вычислите принимаемую мощность сигнала для каждого пользователя и оцените шумовое отклонение.

    powerDB = 10*log10(var(rxDataSym));
    noiseVarEst = mean(10.^(0.1*(powerDB-snr)));

Оцените характеристики канала при помощи VHT-LTF.

    demod = wlanVHTLTFDemodulate(rxLTF,cbw,numSTS);
    chEst = wlanVHTLTFChannelEstimate(demod,cbw,numSTS);

Восстановите биты с полученного VHT-поля-данных для каждого пользователя и определите частоту ошибок по битам путем сравнения восстановленных битов с исходными битами полезной нагрузки.

    dataBits = wlanVHTDataRecover(rxDataSym,chEst,noiseVarEst,cfgVHT,userIdx);
    [number(userIdx),ratio(userIdx)] = biterr(bits{userIdx},dataBits);
    disp(number(userIdx))
    disp(ratio(userIdx))
end

        4269

    0.5082

        2444

    0.0968
