Создайте объект настройки формата VHT.

vht = wlanVHTConfig;

Сгенерируйте сигнал VHT-LTF.

txVHTLTF = wlanVHTLTF(vht);

Добавьте белый шум в сигнал.

rxVHTLTF = awgn(txVHTLTF,1);

Демодулируйте полученный сигнал.

y = wlanVHTLTFDemodulate(rxVHTLTF,vht);

Укажите, что настройка формата VHT возражает и генерирует VHT-LTF.

vht = wlanVHTConfig;
txltf = wlanVHTLTF(vht);

Умножьте переданный VHT-LTF на 0,1 + 0.1i. Передайте сигнал через канал AWGN.

rxltfNoNoise = txltf * complex(0.1,0.1);
rxltf = awgn(rxltfNoNoise,20,'measured');

Демодулируемый полученный VHT-LTF со смещением символа 0,5.

dltf = wlanVHTLTFDemodulate(rxltf,vht,0.5);

Оцените канал с помощью демодулируемого VHT-LTF. Постройте результат.

chEst = wlanVHTLTFChannelEstimate(dltf,vht);

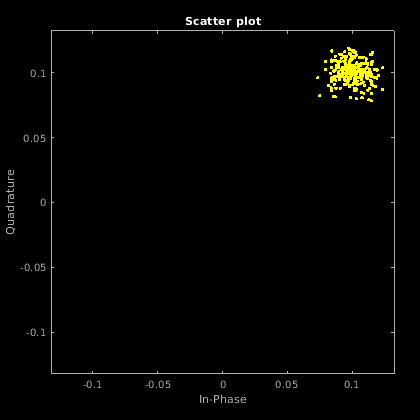

scatterplot(chEst)

Оценка очень близко к ранее введена 0.1+0.1i множитель.

Сгенерируйте форму волны VHT. Извлеките и демодулируйте VHT длинное учебное поле (VHT-LTF), чтобы оценить коэффициенты канала. Восстановитесь поле данных при помощи канала оценивают и используют это поле, чтобы определить количество битовых ошибок.

Сконфигурируйте объект настройки VHT-формата с двумя путями.

vht = wlanVHTConfig('NumTransmitAntennas',2,'NumSpaceTimeStreams',2);

Сгенерируйте случайный PSDU и создайте соответствующую форму волны VHT.

txPSDU = randi([0 1],8*vht.PSDULength,1);
txSig = wlanWaveformGenerator(txPSDU,vht);

Передайте сигнал через TGac 2x2 канал MIMO.

tgacChan = wlanTGacChannel('NumTransmitAntennas',2,'NumReceiveAntennas',2, ...
    'LargeScaleFadingEffect','Pathloss and shadowing');
rxSigNoNoise = tgacChan(txSig);

Добавьте AWGN в полученный сигнал. Установите шумовое отклонение для случая, в котором приемник имеет шумовую фигуру на 9 дБ.

nVar = 10^((-228.6+10*log10(290)+10*log10(80e6)+9)/10);
awgnChan = comm.AWGNChannel('NoiseMethod','Variance','Variance',nVar);
rxSig = awgnChan(rxSigNoNoise);

Определите индексы для VHT-LTF и извлеките поле из полученного сигнала.

indVHT = wlanFieldIndices(vht,'VHT-LTF');
rxLTF = rxSig(indVHT(1):indVHT(2),:);

Демодулируйте VHT-LTF и оцените коэффициенты канала.

dLTF = wlanVHTLTFDemodulate(rxLTF,vht);
chEst = wlanVHTLTFChannelEstimate(dLTF,vht);

Извлеките VHT-поле-данных и восстановите информационные биты.

indData = wlanFieldIndices(vht,'VHT-Data');
rxData = rxSig(indData(1):indData(2),:);
rxPSDU = wlanVHTDataRecover(rxData,chEst,nVar,vht);

Определите количество битовых ошибок.

numErrs = biterr(txPSDU,rxPSDU)

numErrs = 0

Восстановите биты с VHT-поля-данных многопользовательской передачи VHT, восстановленной с исчезающего канала MU-MIMO при помощи оценки канала на VHT-LTF.

Этот пример может возвратить высокие частоты ошибок по битам, потому что передача не включает предварительное кодирование, чтобы смягчить интерференцию между пространственно-временными потоками. Однако пример показывает типичный рабочий процесс восстановления сигнала VHT и соответствующее использование синтаксиса для включенных функций.

Сконфигурируйте передачу VHT с полосой пропускания канала 160 МГц, двумя пользователями и четырьмя передающими антеннами. Присвойте один пространственно-временной поток первому пользователю и три пространственно-временных потока второму пользователю.

cbw = 'CBW160';
numSTS = [1 3];
cfgVHT = wlanVHTConfig('ChannelBandwidth',cbw,'NumUsers',2, ...
    'NumTransmitAntennas',4,'NumSpaceTimeStreams',numSTS);

Сгенерируйте полезную нагрузку битов для каждого пользователя. Эта полезная нагрузка должна быть в массив ячеек 1 на n, где N является количеством пользователей.

psduLength = 8*cfgVHT.PSDULength;
numUsers = cfgVHT.NumUsers;
bits = cell(1,2);
for nu = 1:numUsers
    bits{nu} = randi([0 1],psduLength(nu),1);
end

Сгенерируйте сигналы VHT-поля-данных и VHT-LTF.

txLTF  = wlanVHTLTF(cfgVHT);
txDataSym = wlanVHTData(bits,cfgVHT);

Передайте сигнал VHT-поля-данных для первого пользователя через 4x1 канал, потому что этот сигнал состоит из одного пространственно-временного потока. Передайте VHT-поле-данных для вторых пользовательских данных через 4x3 канал, потому что этот сигнал состоит из трех пространственно-временных потоков. Примените AWGN к каждому сигналу, приняв ОСШ 15 дБ.

snr = 15;
H{1} = complex(randn(4,1),randn(4,1))/sqrt(2);
H{2} = complex(randn(4,3),randn(4,3))/sqrt(2);
number = zeros(2,1);
ratio = zeros(2,1);
for userIdx = 1:numUsers
    rxDataSym = awgn(txDataSym*H{userIdx},snr,'measured');

Примените ту же обработку канала к VHT-LTF для каждого пользователя.

    rxLTF = awgn(txLTF*H{userIdx},snr,'measured');

Вычислите принимаемую мощность сигнала для каждого пользователя и оцените шумовое отклонение.

    powerDB = 10*log10(var(rxDataSym));
    noiseVarEst = mean(10.^(0.1*(powerDB-snr)));

Оцените характеристики канала при помощи VHT-LTF.

    demod = wlanVHTLTFDemodulate(rxLTF,cbw,numSTS);
    chEst = wlanVHTLTFChannelEstimate(demod,cbw,numSTS);

Восстановите биты с полученного VHT-поля-данных для каждого пользователя и определите частоту ошибок по битам путем сравнения восстановленных битов с исходными битами полезной нагрузки.

    dataBits = wlanVHTDataRecover(rxDataSym,chEst,noiseVarEst,cfgVHT,userIdx);
    [number(userIdx),ratio(userIdx)] = biterr(bits{userIdx},dataBits);
    disp(number(userIdx))
    disp(ratio(userIdx))
end

        4269

    0.5082

        2444

    0.0968
