Пересечение объектов polyshape
polyout = intersect(poly1,poly2)polyout = intersect(polyvec)[polyout,shapeID,vertexID] = intersect(poly1,poly2)[polyout,shapeID,vertexID] = intersect(polyvec)___ = intersect(___,'KeepCollinearPoints',TF)[in,out] = intersect(poly1,lineseg)polyout = intersect(poly1,poly2) polyshape, области которого являются геометрическим пересечением двух объектов polyshape. Пересечение содержит области poly1 и poly2 то перекрытие. poly1 и poly2 должны иметь совместимые размеры массивов.
polyout = intersect(polyvec) polyshape, области которого являются пересечением всех объектов polyshape в векторном polyvec. Пересечение содержит области, где весь polyshape возражает в перекрытии polyvec.
[polyout,shapeID,vertexID] = intersect(poly1,poly2) polyout к вершинам в poly1 и poly2. Функция intersect только поддерживает этот синтаксис, когда poly1 и poly2 являются скалярными объектами polyshape.
Элементы shapeID идентифицируют, была ли соответствующая вершина в polyout, порожденном в poly1, poly2, или, создана из пересечения. vertexID сопоставляет вершины polyout к вершинам poly1, poly2 или пересечения.
[polyout,shapeID,vertexID] = intersect(polyvec) polyout до каждого элемента вектора объектов polyshape polyvec.
[in,out] = intersect(poly1,lineseg) lineseg, которые являются внутри и снаружи poly1. Матричный lineseg имеет два столбца. Первый столбец задает x-координаты линейных сегментов, и второй столбец задает соответствующие y-координаты.
intersect поддерживает этот синтаксис только, когда poly1 является скалярный polyshape, и lineseg не содержит самопересечений.
Создайте и постройте график двух полигонов.
poly1 = polyshape([0 0 1 1],[1 0 0 1]);
poly2 = polyshape([0.75 1.25 1.25 0.75],[0.25 0.25 0.75 0.75]);
plot(poly1)
hold on
plot(poly2)
figure

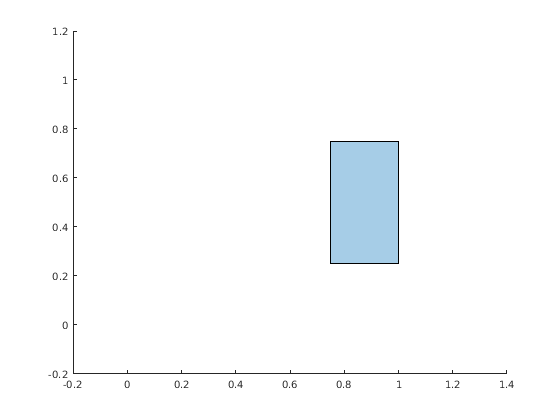

Вычислите и постройте график пересечения poly1 и poly2.
polyout = intersect(poly1,poly2)
polyout =
polyshape with properties:
Vertices: [4x2 double]
NumRegions: 1
NumHoles: 0
plot(polyout) xlim([-0.2 1.4]); ylim([-0.2 1.2]);

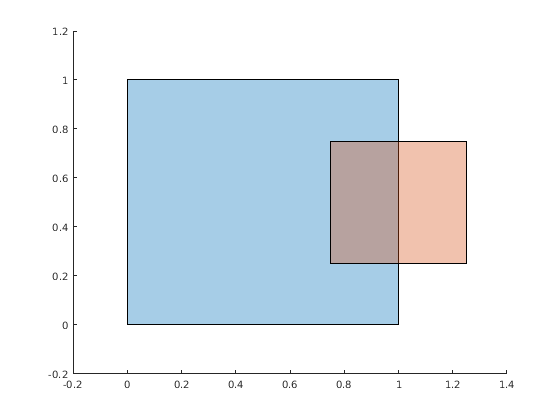

Создайте вектор, содержащий два полигона.
polyarray1 = polyshape([0 0 1 1],[1 0 0 1]); polyarray2 = polyshape([0.75 1.25 1.25 0.75],[0.25 0.25 0.75 0.75]); poly1 = [polyarray1 polyarray2]
poly1 =
1x2 polyshape array with properties:
Vertices
NumRegions
NumHoles
plot(poly1(1))
hold on
plot(poly1(2))
figure
Вычислите пересечение элементов poly1.
polyout = intersect(poly1)
polyout =
polyshape with properties:
Vertices: [4x2 double]
NumRegions: 1
NumHoles: 0
plot(polyout) xlim([-0.2 1.4]); ylim([-0.2 1.2]);
Создайте два полигона и вычислите их пересечение. Отобразите координаты вершины пересечения и соответствующей информации об отображении вершины.
poly1 = polyshape([0 0 1 1],[1 0 0 1]); poly2 = polyshape([0.75 1.25 1.25 0.75],[0.25 0.25 0.75 0.75]); [polyout,shapeID,vertexID] = intersect(poly1,poly2); [polyout.Vertices shapeID vertexID]
ans = 4×4
0.7500 0.2500 2.0000 1.0000
0.7500 0.7500 2.0000 2.0000
1.0000 0.7500 0 0
1.0000 0.2500 0 0
Первые две вершины пересечения, порожденного в poly2, начиная с соответствующих значений в shapeID, равняются 2. Эти вершины являются первыми и вторыми вершинами в свойстве poly2.Vertices, соответственно, поскольку их соответствующие значения в vertexID равняются 1 и 2. Последние две вершины polyout были созданы из пересечения, потому что соответствующие значения в shapeID и vertexID 0.
Создайте прямоугольный полигон и линейный сегмент.
poly1 = polyshape([0 0 1 1],[1 0 0 1]); lineseg = [0.5 0.5; 1.5 1.5];

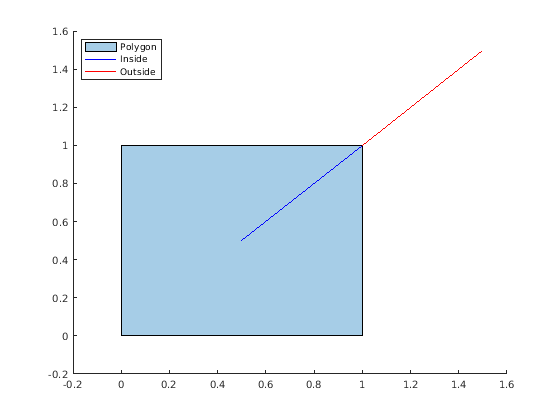

Вычислите пересечение полигона с линейным сегментом и определите, который разделы линейного сегмента внутри или снаружи полигона.
[in,out] = intersect(poly1,lineseg); plot(poly1) hold on plot(in(:,1),in(:,2),'b',out(:,1),out(:,2),'r') legend('Polygon','Inside','Outside','Location','NorthWest')
