infiniteArray
Создайте 2D пользовательскую антенну mesh на плоскости X-Y
Описание
Объект infiniteArray является бесконечной антенной решеткой в плоскости X-Y. Модели массивов Бога один элемент антенны вызвали элементарную ячейку. Основывайтесь плоскость антенн задает контуры элементарной ячейки. Антенны без наземной плоскости требуют отражателя. По умолчанию бесконечный массив имеет отражено-поддерживаемые диполи как элементы антенны. Размерности по умолчанию выбраны для рабочей частоты 1 ГГц.
Создание
Описание
infa = infiniteArray
infa = infiniteArray(Name,Value)Name является именем свойства, и Value является соответствующим значением. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Свойства, не заданные, сохраняют значения по умолчанию.
Свойства
Функции объекта
numSummationTerms | Измените количество условий суммирования для вычисления периодической функции Грина |
Примеры

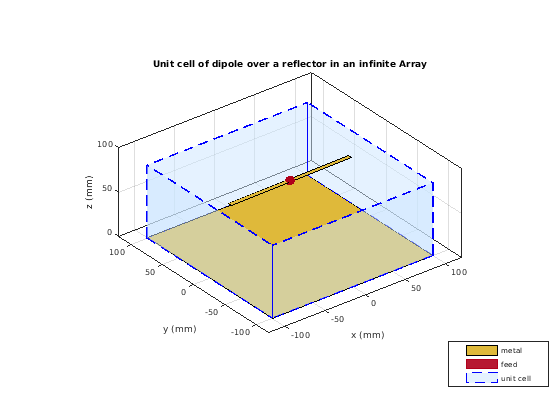

Массив Бога поддержанных отражателем диполей
Создайте бесконечный массив с поддержанными отражателем диполями как элементарные ячейки. Отсканируйте массив в опорном направлении. Визуализируйте элементарную ячейку.
infa = infiniteArray('Element',reflector,'ScanAzimuth',0, ... 'ScanElevation',90); show(infa)

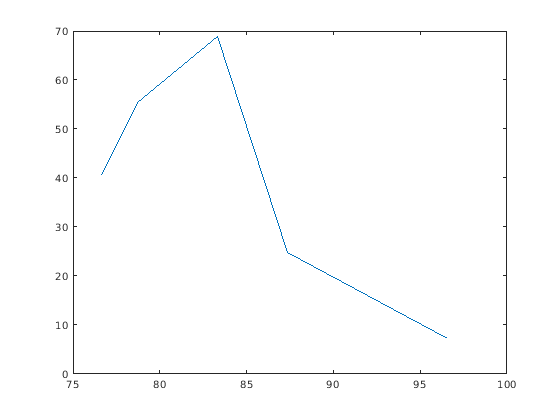

Отсканируйте импеданс массива Бога
Вычислите импеданс сканирования бесконечного массива на уровне 1 ГГц. Чтобы вычислить импеданс, отсканируйте бесконечный массив от опорного направления до горизонта в плоскости повышения.
infa = infiniteArray;
theta0deg = linspace(0,90,5);
zscan = nan(1,numel(theta0deg));
for j = 1:numel(theta0deg)
infa.ScanElevation = theta0deg(j);
zscan(1,j) = impedance(infa,1e9);
end
plot(zscan)
Ссылки
[1] Balanis, C.A. Теория антенны: анализ и проектирование. 3-й Эд. Нью-Йорк: Вайли, 2005.
Смотрите также
circularArray | conformalArray | linearArray | rectangularArray
