rectangularArray

Создайте прямоугольную антенную решетку

расширьте все на странице

Описание

Класс rectangularArray создает прямоугольную антенную решетку в плоскости X-Y. По умолчанию прямоугольный массив является четырехэлементным дипольным массивом в 2 x 2 прямоугольных решетки. Диполи питаются центром. Каждый диполь резонирует на уровне 70 МГц, когда изолировано.

Создание

Синтаксис

array = rectangularArray
array = rectangularArray(Name,Value)

Описание

пример

array = rectangularArray создает прямоугольную антенную решетку в плоскости X-Y.

пример

array = rectangularArray(Name,Value) создает прямоугольную антенную решетку, с дополнительными свойствами, заданными одним или несколькими аргументами пары "имя-значение". Name является именем свойства, и Value является соответствующим значением. Можно задать несколько аргументов пары "имя-значение" в любом порядке как Name1, Value1, ..., NameN, ValueN. Свойства, не заданные, сохраняют значения по умолчанию.

Выходные аргументы

развернуть все

Прямоугольный массив, возвращенный как объект rectangularArray.

Свойства

развернуть все

Отдельные элементы антенны используются в массиве, заданном как объект антенны.

Пример: 'Element',monopole

Количество элементов антенны последовательно и столбца массива, заданного как двухэлементный вектор.

Пример: 'Size',[4 4]

Интервал строки между двумя элементами антенны, указанными как скаляр или вектор в метрах. По умолчанию элементами антенны является распределенный 2m независимо.

Пример: 'RowSpacing', [5 6]

Типы данных: double

Интервал столбца между двумя элементами антенны, указанными как скаляр или вектор в метрах. По умолчанию элементами антенны является распределенный 2m независимо.

Пример: 'ColumnSpacing',[3 4]

Типы данных: double

Элементы антенны пространственное расположение, заданное как ввод текста.

Пример: 'Lattice', "Triangular"

Типы данных: char | string

Амплитуда возбуждения элементов антенны, указанных как скаляр или вектор. Установите значение свойства на 0 моделировать мертвые элементы.

Пример: 'AmplitudeTaper',3

Типы данных: double

Сдвиг фазы для элементов антенны, указанных как скаляр или вектор в градусах.

Пример: 'PhaseShift',[3 3 0 0]

Типы данных: double

Угол наклона массива, заданного как скаляр или вектор с каждым модулем элемента в градусах. Для получения дополнительной информации смотрите, Вращают Антенну и Массивы.

Пример: 'Tilt',90,

Пример: 'Tilt',[90 90] 'TiltAxis',[0 1 0;0 1 1] наклоняет массив в 90 степенях приблизительно две трехэлементных векторных точки на пробеле.

Типы данных: double

Наклонная ось массива, заданного как:

  • Трехэлементные векторы Декартовых координат в метрах. В этом случае каждый вектор запускается в начале координат и простирается вдоль заданных точек на X-, Y-и осях Z-.

  • Две точки на пробеле, каждый заданный как трехэлементные векторы Декартовых координат. В этом случае массив вращается вокруг строки, присоединяющейся к двум точкам в пробеле.

  • Вход строки, описывающий простые вращения вокруг одной из основных осей, 'X', 'Y' или 'Z'.

Для получения дополнительной информации смотрите, Вращают Антенну и Массивы.

Пример: 'TiltAxis',[0 1 0]

Пример: 'TiltAxis',[0 0 0;0 1 0]

Пример: array.TiltAxis = 'Z'

Функции объекта

showОтобразите антенну или структуру массива; Отобразите форму как заполненную закрашенную фигуру
infoОтобразите информацию об антенне или массиве
beamwidthШирина луча антенны
chargeРаспределение заряда на металлической или диэлектрической антенне или поверхности массивов
correlationКоэффициент корреляции между двумя антеннами в массиве
currentРаспределение тока на металлической или диэлектрической антенне или поверхности массивов
EHfieldsЭлектрические и магнитные поля антенн; Встроенные электрические и магнитные поля элемента антенны в массивах
impedanceВходной импеданс антенны; отсканируйте импеданс массива
meshПоймайте в сети свойства металлической или диэлектрической антенны или структуры массива
patternДиаграмма направленности и фаза антенны или массива; Встроенный шаблон элемента антенны в массиве
patternAzimuthШаблон азимута антенны или массива
patternElevationШаблон повышения антенны или массива
returnLossВозвратите потерю антенны; отсканируйте возвращают потерю массива
sparametersS-объект-параметра

Примеры

свернуть все

Скрипт Open Live Script

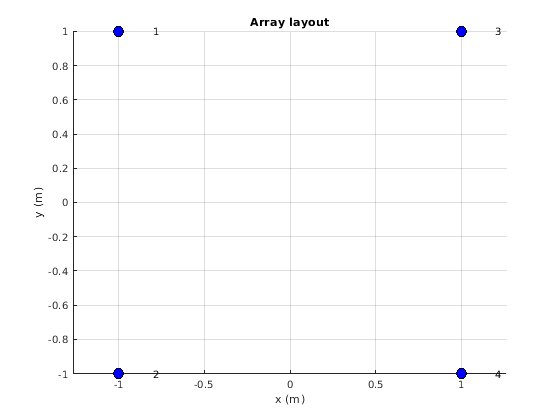

Создайте и постройте размещение прямоугольного массива четырех диполей.

ra = rectangularArray;
ra.Size = [2 2];
layout(ra);

Скрипт Open Live Script

Вычислите импеданс сканирования 2x2 прямоугольный массив диполей на уровне 70 МГц.

h = rectangularArray('Size',[2 2]);
Z = impedance(h,70e6)
Z = 1×4 complex

  26.2446 -57.3842i  26.2477 -57.3833i  26.2446 -57.3842i  26.2477 -57.3833i
Скрипт Open Live Script

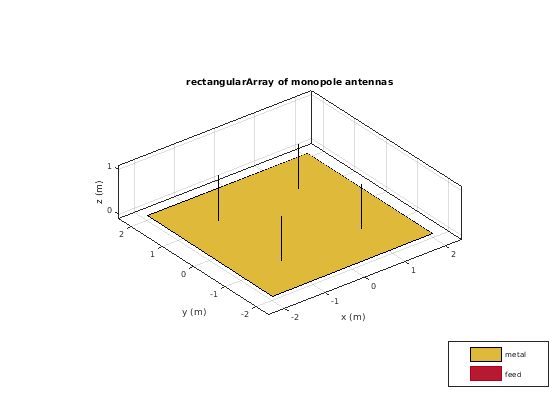

Создайте прямоугольный массив монополей.

m1 = monopole;
mra = rectangularArray('Element',m1);
show(mra);

Ссылки

[1] Balanis, C.A. Теория антенны. Анализ и проектирование, 3-й Эд. Нью-Йорк: Вайли, 2005.

Смотрите также

| | |

Темы

Представленный в R2015a
