amdemod
Амплитудная демодуляция
Синтаксис
z = amdemod(y,Fc,Fs)
z = amdemod(y,Fc,Fs,ini_phase)
z = amdemod(y,Fc,Fs,ini_phase,carramp)
z = amdemod(y,Fc,Fs,ini_phase,carramp,num,den)
Описание
z = amdemod(y,Fc,Fs) демодулирует амплитуду модулируемый y сигнала от сигнала поставщика услуг с частотой Fc (Гц). Сигнал поставщика услуг и y имеют демонстрационную частоту Fs (Гц). Модулируемый y сигнала имеет нулевую начальную фазу и нулевую амплитуду поставщика услуг, таким образом, это представляет подавленную модуляцию поставщика услуг. Процесс демодуляции использует фильтр lowpass, заданный [num,den] = butter(5,Fc*2/Fs).
Примечание
Аргументы Fc и Fs должны удовлетворить Fs> 2 (Fc + BW), где BW является пропускной способностью исходного сигнала, который модулировался.
z = amdemod(y,Fc,Fs,ini_phase) задает начальную фазу модулируемого сигнала в радианах.
z = amdemod(y,Fc,Fs,ini_phase,carramp) демодулирует сигнал, который был создан через переданную модуляцию поставщика услуг вместо подавленной модуляции поставщика услуг. carramp является амплитудой поставщика услуг модулируемого сигнала.
z = amdemod(y,Fc,Fs,ini_phase,carramp,num,den) задает числитель и знаменатель фильтра lowpass, используемого в демодуляции.
Примеры
Демодулируйте сигнал AM
Установите частоту дискретизации и несущую частоту.
fc = 10e3; fs = 80e3;
Сгенерируйте синусоидальный сигнал, имеющий 0,01 длительности с.
t = [0:1/fs:0.01]'; s = sin(2*pi*300*t)+2*sin(2*pi*600*t);
Создайте фильтр lowpass.
[num,den] = butter(10,fc*2/fs);
Амплитуда модулирует сигнал, s.
y = ammod(s,fc,fs);
Демодулируйте полученный сигнал.
s1 = amdemod(y,fc,fs,0,0,num,den);

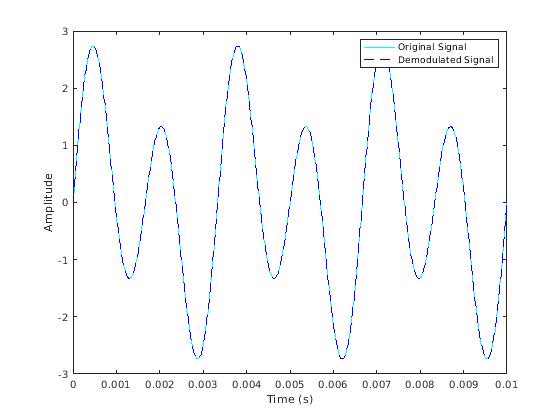

Постройте исходные и демодулируемые сигналы.
plot(t,s,'c',t,s1,'b--') legend('Original Signal','Demodulated Signal') xlabel('Time (s)') ylabel('Amplitude')
Демодулируемый сигнал почти идентичен исходному сигналу.
